تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO

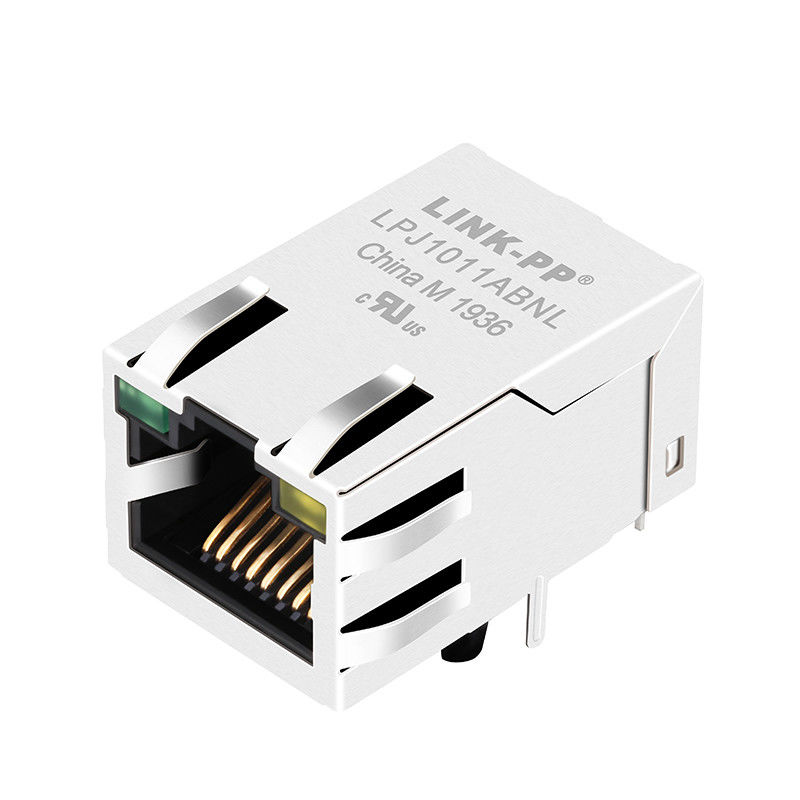

رقم الموديل: LMJ2058811001CNL (LPJ1011ABNL)
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000
الأسعار: Supportive
تفاصيل التغليف: صينية, شريط & بكرة لفّ
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3000K/month
أنواع: |
موصل RJ45 المغناطيسي المتكامل (ICM) |
تخطيط Pinout للموصل: |
8p8c |
نظام قفل: |
مزلاج علوي |
السرعة: |
10/100 Base-TX |
التثبيت الكهربائي: |
THT |
التطبيق: |
HUB، بطاقة الكمبيوتر الشخصي، التبديل، جهاز التوجيه، اللوحة الرئيسية للكمبيوتر الشخصي |
أنواع: |
موصل RJ45 المغناطيسي المتكامل (ICM) |
تخطيط Pinout للموصل: |
8p8c |
نظام قفل: |
مزلاج علوي |
السرعة: |
10/100 Base-TX |
التثبيت الكهربائي: |
THT |
التطبيق: |
HUB، بطاقة الكمبيوتر الشخصي، التبديل، جهاز التوجيه، اللوحة الرئيسية للكمبيوتر الشخصي |
| نظرة عامة |
ربط RJ45 مع مغناطيسية متكاملة 10/100 Base-T |
|---|---|
| TR (@ 100KHz، 0.1V) | TX = 1CT:1CT ± 3٪ RX = 1CT:1CT ± 3٪ |
| OCL (@ 100KHz، 100mV، 8mA، DC Bias) | PINS: (P1,P2), ((P7,P8) = 350uH MIN |
| هيبوت |
PINS (P1, P3, P2) إلى (J1, J2) = 1500VAC لمدة 60 ثانية PINS (P7, P6, P8) إلى (J3, J6) = 1500VAC لمدة 60 ثانية |
| خسائر الإدراج | -1.0dB MAX @1.0MHzإلى65 ميغاهرتز |
| خسائر العودة | -20 ديسيبلMIN@ 1MHz إلى 10MHz -16dB MIN @ 10MHz إلى 30MHz -12 ديسيبلMIN@30MHzإلى60 ميغاهرتز -10dB MIN @0MHzإلى100 ميغاهرتز |
| المحادثة المتقاطعة | -40dB MIN @ 1MHzإلى30 ميغاهرتز -35 ديسيبلMIN@30MHzإلى60 ميغاهرتز -30dB MIN @ 60MHzإلى100 ميغاهرتز |
| رفض الطلب العام إلى الطلب العام | -30 ديسيبلMIN@ 1MHz إلى 50MHz -20 ديسيبلMIN@50MHz إلى 150MHz |
| مكثف | 1000pF ± 25% 2KV |
| المقاومة | 750HMS ± 20% |
| مقاومة الملف | 1.80HMS MAX، 0.250HMS MIN |
| لون LED الأيسر | أخضر |
| لون LED الأيمن | أصفر |
| درجة حرارة العمل | 0-70°C |
استكشف LINK-PP RJ45 مع سلسلة المغناطيس المصممة لتلبية أعلى معايير الصناعة. توفر مكابحنا المغناطيسية RJ45 أداءً كهربائيًا ممتازًا وتلبي IEEE802.3 مواصفات و 350uH الحد الأدنى OCL مع 8mA التيار الانحيازيالثقة في وصلات LINK-PP RJ45 للتميز في الأداء الكهربائي، وقمع EMI، مرونة درجة الحرارة، وتكوين المواد الممتازة.
يوفر LMJ2058811001CNL عالي الأداء (LPJ1011ABNL) أقصى قمع EMI من أجل سلامة الإشارة المثلى.
يحتوي رابط المغناطيس المتكامل على قدرة قوية على التكيف مع درجات الحرارة والموثوقية في ظل ظروف بيئية مختلفة. نطاق درجة الحرارة التخزين من -25 ° C إلى +85 ° C ،نطاق درجة حرارة التشغيل من 0°C إلى +70°C.
مواصفات المواد الممتازة:
1الدرع: مصنوع من النحاس عالي الجودة سمك 0.2 مم. يحتوي LMJ2058811001CNL Single Port RJ45 Connector على طبقة من النيكل لتحسين المتانة والقابلية.
2.البيت: يتم تصنيع البيت من PBT (بولي بوتيلين تيريفتالات) مع محتوى 30٪ من الألياف الزجاجية وتلبية معايير UL94V-0 لضبط اللهب.
3الاتصال: يتم بناء الاتصالات من البرونز الفوسفورية سميكة 0.35 ملم ويتم طلاءها بالذهب بشكل انتقائي لضمان أداء كهربائي متفوق ومقاومة للتآكل.
