بيت > المنتجات > محولات مغناطيسية منفصلة > LP5007ANL XFMR 1000BASE-T SINGLE PORT 1: 1 SMT Magnetic Transformers

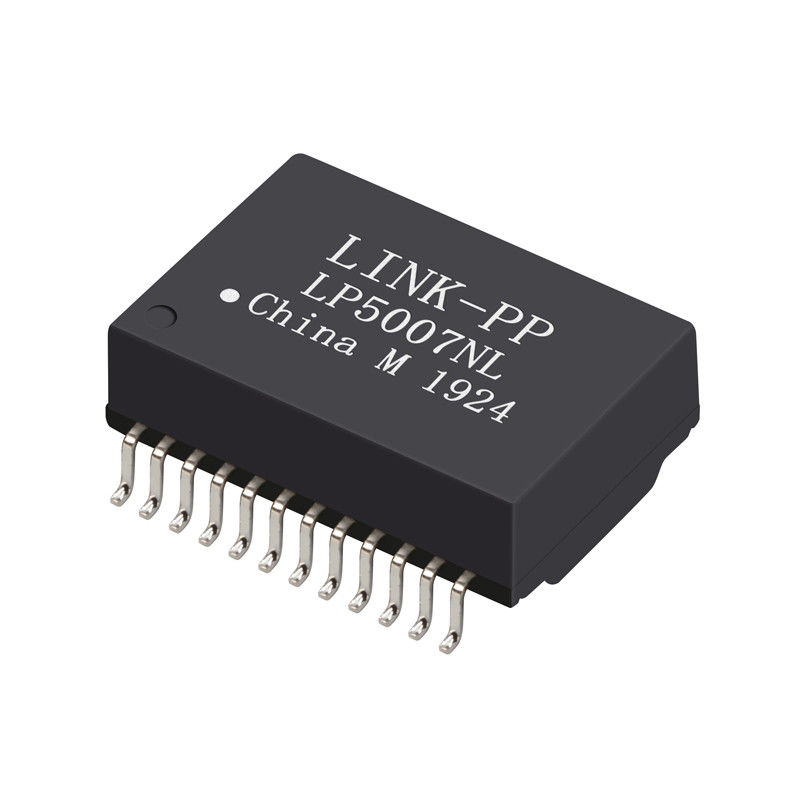

LP5007ANL XFMR 1000BASE-T SINGLE PORT 1: 1 SMT Magnetic Transformers

تفاصيل المنتج

مكان المنشأ: وقوانغدونغ ، والصين

اسم العلامة التجارية: LINK-PP

إصدار الشهادات: UL,RoHS,Reach,ISO

رقم الموديل: LP5007ANL

شروط الدفع والشحن

الحد الأدنى لكمية: 400/2000/10 ك / 25 ك

الأسعار: $0.06-$3.2

تفاصيل التغليف: T&R

وقت التسليم: مخزون

شروط الدفع: TT ، NET30 / 60/90 يومًا

القدرة على العرض: 3KK / شهر

احصل على افضل سعر
تسليط الضوء:

,

,

gigabit magnetics transformer

مواصفات:
LP5007ANL
إيثرنت:
جيجابت x1
قياس:
17.70x15.80x6.60 ملم
تصاعد:
سطح - المظهر الخارجي
موضع:
24 دبابيس
عينات:
متاح
مواصفات:
LP5007ANL
إيثرنت:
جيجابت x1
قياس:
17.70x15.80x6.60 ملم
تصاعد:
سطح - المظهر الخارجي
موضع:
24 دبابيس
عينات:
متاح
LP5007ANL XFMR 1000BASE-T SINGLE PORT 1: 1 SMT Magnetic Transformers
LP5007ANL XFMR 1000BASE-T منفذ واحد 1: 1 SMT المحولات المغناطيسية
  1. منفذ XBMR 1000BASE-T SINGLE 1: 1 SMT
  2. 1000Base-t المغناطيسية وحدة
  3. منفذ LP5007ANL 1x10 / 100 / 1000Mbps
10/100 قاعدة مغناطيس وحدات المحولات ، مصلحة الارصاد الجوية ، بنفايات
LINK-PP رقم الجزء LP5007ANL
سرعة 10 / 100BASE-T
عدد المنافذ غير مرتبطة
التطبيق - LAN ETHERNET (NoN PoE)
صفقة SMD
درجة الحرارة -40 ℃ TO + 85 ℃
AutomDX نعم فعلا
تعليق نفس الإصدار NL
التكوين RX T، C، S
التكوين TX T، C، S
اعمال بناء إطار مفتوح
النوى لكل ميناء 12
عدد المنافذ غير مرتبطة
حزمة الطول (بوصة) 0.260
حزمة الطول (مم) 6.60
طول الحزمة (بوصة) 0.697
طول الحزمة (مم) 17.7
عرض الحزمة (بوصة) 0.496
عرض الحزمة (مم) 12.6
يتحول نسبة RX 1CT: 1CT
يتحول نسبة TX 1CT: 1CT

المواصفات الكهربائية (25):

1. يتحول نسبة 50 كيلو هرتز ، 0.5 فولت

جانب رقاقة: الجانب الخط = 1CT: 1CT + _2 ٪

2. الحث (Ls) 100 كيلو هرتز ، 0.1 فولت ، 12 مللي أمبير انحراف العاصمة:

الجانب رقاقة: 350uH دقيقة

3. فقدان الإدراج1-100MHz: -1.4dB كحد أقصى

4. Return Loss1-30MHz: -16dB دقيقة

40MHz: -14.4dB دقيقة

50MHz: -13.1dB دقيقة

60-80 ميجا هرتز: -12 ديسيبل

100MHz: -10dB دقيقة

5. التفاضلية لرفض الوضع المشترك:

30MHz: -45dB دقيقة

60MHz: -40dB دقيقة

100MHz: -35dB دقيقة

6. Crosstalk30MHz: -40dB دقيقة

60MHz: -35dB دقيقة

100MHz: -30dB دقيقة

7. مرحبا وعاء: 1500Vrms ، 0.5MA ، 1Sec

رقاقة الجانب إلى جانب الخط

تطبيقات

يستخدم لمعدات الشبكات والاتصالات مثل HUB ، بطاقة الكمبيوتر الشخصي ، التبديل ، جهاز التوجيه ، اللوحة الرئيسية للكمبيوتر ، SDH ، PDH ، هاتف IP ، مودم xDSL

ميزة تنافسية

1100 موظف ،

اختبار 100 ٪

وقت التسليم مرنة
