بيت > المنتجات > محولات مغناطيسية منفصلة > LP5019NL 1000Base-T المحولات المغناطيسية إيثرنت منخفضة شبكة جيجابت

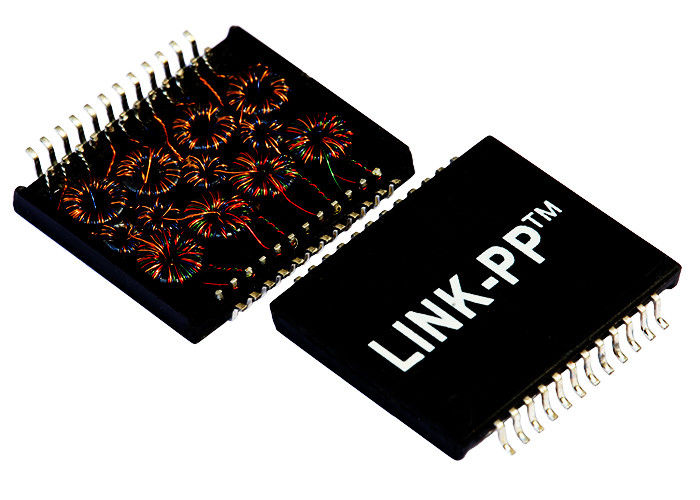

LP5019NL 1000Base-T المحولات المغناطيسية إيثرنت منخفضة شبكة جيجابت

تفاصيل المنتج

مكان المنشأ: وقوانغدونغ ، والصين

اسم العلامة التجارية: LINK-PP

إصدار الشهادات: UL,RoHS,Reach,ISO

رقم الموديل: LP5019NL

شروط الدفع والشحن

الحد الأدنى لكمية: 400/2000/10 ك / 25 ك

الأسعار: $0.06-$3.2

تفاصيل التغليف: T&R

وقت التسليم: مخزون

شروط الدفع: TT ، NET30 / 60/90 يومًا

القدرة على العرض: 3KK / شهر

احصل على افضل سعر
تسليط الضوء:

,

,

gigabit magnetics transformer

مواصفات:
LP5019NL
P/N:
LP5019NL
البعد:
19.81x19.56x2.54mm
متزايد:
SMT
موقف:
24 دبابيس
عينات:
حر
Archivi Disponibili:
PDF / 3D / ISG / STP / خطوة / ورقة البيانات
مواصفات:
LP5019NL
P/N:
LP5019NL
البعد:
19.81x19.56x2.54mm
متزايد:
SMT
موقف:
24 دبابيس
عينات:
حر
Archivi Disponibili:
PDF / 3D / ISG / STP / خطوة / ورقة البيانات
LP5019NL 1000Base-T المحولات المغناطيسية إيثرنت منخفضة شبكة جيجابت
LP5019NL 1000Base-T المحولات المغناطيسية إيثرنت منخفضة شبكة جيجابت

  1. انخفاض محولات إيثرنت المغناطيسي
  2. عزل الجهد الكهربائي: 1500Vrms
  3. النوع: محول سطح التركيب
  4. بنية الملف: حلقية
  5. 1000Base-T منخفضة المغناطيسية
منفذ مزدوج ، وحدات محول إيثرنت بموديلات 1000 BASE-T منخفضة ، SMD ، Rohs
LINK-PP رقم الجزء LP5019NL
نبض جزء الجزء H5019NL
سرعة 1000BASE-T
عدد المنافذ DUAL
التطبيق - LAN ايثرنت (نون بو)
صفقة SMD
درجة الحرارة من 0 إلى 70
AutomDX نعم فعلا
تعليق نفس AS NL الإصدار
التكوين RX T، C، S
التكوين TX T، C، S
اعمال بناء إطار مفتوح
النوى لكل ميناء 12
ارتفاع الحزمة (بوصة) 0.100
ارتفاع الحزمة (مم) 2.54
طول الحزمة (بوصة) 0.780
طول الحزمة (مم) 19.81
عرض الحزمة (بوصة) 0.770
عرض الحزمة (مم) 19.56
يتحول نسبة RX 1CT: 1CT
يحول نسبة TX 1CT: 1CT


المواصفات الكهربائية (25):

1. يتحول Ratio50KHz ، 0.5V

جانب رقاقة: خط جانبي = 1CT: 1CT + _2٪

2. الحث (Ls) 100KHz ، 0.1V ، 12mA DC Bias:

الجانب رقاقة: 350uH دقيقة

3. خسارة الإدراج1-100MHz: -1.4dB كحد أقصى

4. Return Loss1-30MHz: -16dB Min

40 ميجاهرتز: -14.4dB مين

50 ميجاهرتز: -13.1 ديسيبل دقيقة

60-80 ميغاهرتز: -12dB مين

100 ميغاهرتز: - 10dB مين

5. التفاضلية إلى رفض الوضع المشترك:

30 ميجاهرتز: -45dB مين

60 ميجاهرتز: -40dB مين

100 ميغاهرتز: - 35dB دقيقة

6. Crosstalk30MHz: -40dB مين

60 ميجاهرتز: -35dB مين

100 ميغاهرتز: - 30dB دقيقة

7. مرحبا وعاء: 1500Vrms ، 0.5mA ، 1Sec

جانب الجانب إلى جانب الخط

تطبيقات

تستخدم لشبكة ومعدات الاتصالات مثل HUB ، بطاقة PC ،
التبديل ، الموجه ، PC اللوحة الأم ، SDH ، PDH ، هاتف IP ، مودم xDSL
