تفاصيل المنتج:
شروط الدفع والشحن:
|
| نوع المحولات: | محولات طريق الإشارة ETH1-460L | نسبة الدوران: | 1 : 1 جهاز إرسال، 1 : 1 جهاز استقبال |
|---|---|---|---|
| المعيار: | IEEE 802.3at2009 و IEEE 802.3.bt | حثية الدائرة المفتوحة: | 350 ميكرو ساعة |
| نطاق درجة الحرارة المحيطة: | -40 درجة مئوية إلى + 85 درجة مئوية | الإزاحة الحالية: | 35mA عند 25°C |
| العزل من لف إلى لف: | 1500 VRMS | جهد العزل: | 1.5 كيلو فولت |
| تسليط الضوء: | ETH1-460L,1000Base-T PoE + المغناطيسية,ETH1-460L محول طاقة عبر الايثرنات,1000Base-T PoE+ Magnetics,ETH1-460L Power Over Ethernet Transformer |
||
تم تصميم محول LAN ETH1-460L لتلبية متطلبات تطبيقات PoE بالإضافة. من تجاوز متطلبات Gigabit Ethernet لتقديم أداء قوي في سيناريوهات PoE + و PoE ++.هذه المحولات تزيد من كفاءة تصاميم الشبكات الحديثة.
1تصميم طاقة عالية لمصانع الكابلات 4P في60/120 واط، وضمان توفير الطاقة القوية في تطبيقات الشبكة.
2. تجاوزاتغيغابيت إيثيرنتمتطلبات خسارة العودة لنقل البيانات عالية السرعة.
3. متوافقة معIEEE 802.3at-2009وإيه إي إي 8023.btالمعايير الصناعية من النوع 4 لتطبيقات PoE + و PoE ++
4يمكن أن تتعامل مع 22.5 mA الحد الأدنى للتبديل المتزامن عند 85 درجة مئوية ، مع ارتفاع درجة الحرارة النموذجي 7 درجة مئوية مع 800 mA و 10 درجة مئوية مع 1000 mA DC المطبقة ، والحفاظ على الاستقرار في ظروف بيئية مختلفة.
5يمكن استخدام هذا الحل ذو المكون الواحد بدلاً من جزأين من ETH1-230، مما يوفر مساحة كبيرة في اللوحة.
6نطاق واسع من درجات الحرارة المحيطة-40°C إلى +85°Cمناسبة لظروف بيئية مختلفة.
7يضمالفيرريتالمواد الأساسية لتحسين الأداءالمحطات النهائية المتوافقة مع RoHSللاستدامة البيئية.
8. يَتَحَمَّلُ تَقَدُّمَ ثلاثة 40 ثانيةِ إعادة التدفقِ في+260°Cلضمان المتانة والموثوقية أثناء التجميع.
9. تلتزم802مواصفات 3afمع الحد الأدنى من خسارة الإدراج وخسارة العودة الممتازة على نطاق التردد بأكمله.
|

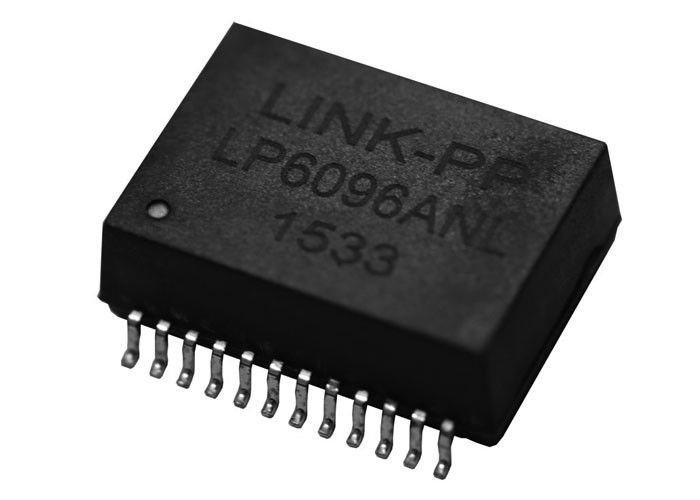

LINK-PP LP6096ANL = ETH1-460L |
|
|
رقم جزء LINK-PP |
LP6096ANL |
|
رقم جزء الطائرة |
ETH1-460L |
|
السرعة |
1000BASE-T |
|
التطبيق - LAN |
إيثيرنت (PoE+) |
|
المواد الأساسية |
فيرريت |
| يحول نسبة RX | 1CT:1CT |
| يدور نسبة TX | 1CT:1CT |
| خسارة الإدراج |
1.0 دقيقة ديسيبل من 0.1 ميغاهرتز إلى 100 ميغاهرتز 1.2 دقيقة ديسيبل عند 125 ميگاهرتز |
| خسارة العائد | 18 ديسيبيل دقيقة من 1 ميغاهرتز إلى 40 ميغاهرتز 16 ديسيبيل دقيقة عند 50 ميگاهرتز 12 ديسيبيل دقيقة عند 80 ميگاهرتز 10 ديسيبيل دقيقة عند 100 ميگاهرتز |
| الحثية | 350 هـ |
| عزل التلفيف إلى التلفيف | 1500 Vrms |
| الإنهاء | متوافق مع RoHS. متوافق مع 260 درجة مئوية. |
|
درجة حرارة العمل |
-40°C إلى +85°C |
| مستوى الحساسية للرطوبة (MSL) | 1 |
|
الوزن |
3.6 غرام |
|
الحزمة |
50/13" ريل؛ شريط بلاستيكي: 32mm واسعة، 0.5mm سميكة، 24mm الفاصل بين الجيب، 10.6mm عمق الجيب |
