بيت > المنتجات > محولات مغناطيسية منفصلة > HN4821CG جيجابت LAN عزل المحولات تصفية LP5014NL المغناطيسي

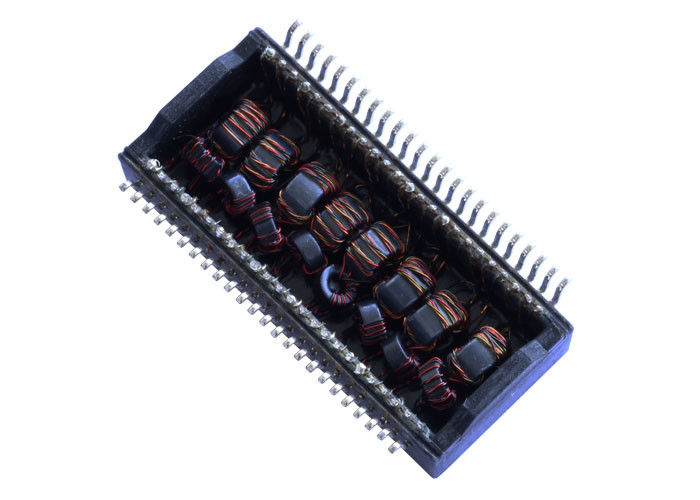

HN4821CG جيجابت LAN عزل المحولات تصفية LP5014NL المغناطيسي

تفاصيل المنتج

مكان المنشأ: وقوانغدونغ ، والصين

اسم العلامة التجارية: LINK-PP

إصدار الشهادات: UL,RoHS,Reach,ISO

رقم الموديل: H5014NL

شروط الدفع والشحن

الحد الأدنى لكمية: 400/2000/10 ك / 25 ك

الأسعار: $0.06-$3.2

تفاصيل التغليف: T&R

وقت التسليم: مخزون

شروط الدفع: TT ، NET30 / 60/90 يومًا

القدرة على العرض: 3KK / شهر

احصل على افضل سعر
تسليط الضوء:

إيثرنت عزل المحولات,

,

network transformer

رقم الجزء:
H5014NL
سرعة:
جيجابت
عدد المنافذ:
مزدوج
تطبيق:
لان إيثرنت
رزمة:
مصلحة الارصاد الجوية
درجة الحرارة:
-40 إلى + 85 ℃
Archivi Disponibili:
PDF / 3D / ISG / STP / خطوة / ورقة البيانات
رقم الجزء:
H5014NL
سرعة:
جيجابت
عدد المنافذ:
مزدوج
تطبيق:
لان إيثرنت
رزمة:
مصلحة الارصاد الجوية
درجة الحرارة:
-40 إلى + 85 ℃
Archivi Disponibili:
PDF / 3D / ISG / STP / خطوة / ورقة البيانات
HN4821CG جيجابت LAN عزل المحولات تصفية LP5014NL المغناطيسي
محول الشبكة المحلية المعزول جيجابت H5014NL / مرشح الوحدة المغناطيسية LP5014NL

تفاصيل سريعة

1.Single ميناء LAN محول

2. هيكل: حلقية

3.100base-t المحولات

4.SMD ، 24 دبابيس
10/100 / 1000BASE-TX محول شبكة محلية ثنائية المنافذ مزود بـ 48 دبابيس

وصف:

محولات مغناطيسية جيجابت إيثرنت ثنائية المنافذ

منفذ مزدوج ، 1000 BASE-T LAN محول مغناطيسي ، SMD ، بنفايات
LINK-PP رقم الجزء LP5014NL
سرعة 1000BASE-T
عدد المنافذ DUAL
التطبيق - LAN إيثرنت (غير بو)
صفقة SMD
درجة الحرارة 0 ℃ TO + 70 ℃
AutomDX نعم فعلا
تعليق نفس الإصدار NL
التكوين RX T، C، S
التكوين TX T، C، S
اعمال بناء إطار مفتوح
النوى لكل ميناء 16
حزمة الطول (بوصة) 0.276
حزمة الطول (مم) 7.00
طول الحزمة (بوصة) 1.102
طول الحزمة (مم) 28.00
عرض الحزمة (بوصة) 0.638
عرض الحزمة (مم) 16.20
يتحول نسبة RX 1CT: 1CT
يتحول نسبة TX 1CT: 1CT

المواصفات الكهربائية (25):

1. يتحول نسبة 50 كيلو هرتز ، 0.5 فولت

جانب رقاقة: الجانب الخط = 1CT: 1CT + _2 ٪

2. الحث (Ls) 100 كيلو هرتز ، 0.1 فولت ، 12 مللي أمبير انحراف العاصمة:

الجانب رقاقة: 350uH دقيقة

3. فقدان الإدراج1-100MHz: -1.4dB كحد أقصى

4. Return Loss1-30MHz: -16dB دقيقة

40MHz: -14.4dB دقيقة

50MHz: -13.1dB دقيقة

60-80 ميجا هرتز: -12 ديسيبل دقيقة

100MHz: -10dB دقيقة

5. التفاضلية لرفض الوضع المشترك:

30MHz: -45dB دقيقة

60MHz: -40dB دقيقة

100MHz: -35dB دقيقة

6. Crosstalk30MHz: -40dB دقيقة

60MHz: -35dB دقيقة

100MHz: -30dB دقيقة

7. مرحبا وعاء: 1500Vrms دقيقة

التطبيقات:

يستخدم لمعدات الشبكات والاتصالات مثل HUB ، بطاقة PC ، رمز التبديل ، جهاز التوجيه ، اللوحة الرئيسية للكمبيوتر ، SDH ، PDH ، هاتف IP ، مودم xDSL

شهادة احتراف:
● ISO 9001: 2008
● شهادة UL
● الوصول إلى Cetitifaction
● الامتثال بنفايات
● السياسة البيئية النشطة

خوادم دليل منتجات الشبكة المحلية:

● التصفيف الطائرات الأرض مستحسن. دبابيس توجيه موصل / وحدة منفصلة للأرض إلى الهيكل / أرض تناظرية إذا كان ذلك ممكنًا.

● حافظ على آثار الإشارة من PHY إلى وحدة الموصل / منفصلة في أقصر وقت ممكن. إذا تجاوزت الآثار من 3 إلى 4 بوصات ، فاحرص جيدًا على عدم توازن خط المعاوقة.

● استخدام BST (75Ω مقاومات وغطاء عالي الجهد لأرض الهيكل) لإنهاء CTs من جانب الكابل ينصح به للحصول على أفضل أداء EMI (مضمن في معظم حلول الموصلات).

● اتبع ملاحظات تطبيق الشركة المصنعة PHY لمزيد من التخطيط.

محول الشبكة المحلية المعزول جيجابت H5014NL / مرشح الوحدة المغناطيسية LP5014NL
