EX2024NL / EX2024NLT 350µH Isolation and Data Interface (Encapsulated) Transformer

تفاصيل المنتج

مكان المنشأ: قوانغدونغ ، الصين

اسم العلامة التجارية: LINK-PP

إصدار الشهادات: UL,RoHS,Reach,ISO

رقم الموديل: EX2024NL / EX2024NLT

شروط الدفع والشحن

الحد الأدنى لكمية: 400/2000/10 ك / 25 ك

الأسعار: $0.06-$3.2

تفاصيل التغليف: T&R

وقت التسليم: مخزون

شروط الدفع: TT ، NET30 / 60/90 يومًا

القدرة على العرض: 3KK / شهر

احصل على افضل سعر
تسليط الضوء:

100BASE-TX محول إيثرنت أحادي

,

محول عزل إيثرنت 1CT / 1CT

,

محولات مغناطيسية 10 / 100Base-T Lan

تخصيص:
EX2024NL / EX2024NLT
P / N:
LPxxxxNL
تقييم:
10Base-T الطاقة
تصاعد:
مصلحة الارصاد الجوية
عينات:
متاح
Archivi Disponibili:
PDF / 3D / ISG / Stp / Step / ورقة البيانات
تخصيص:
EX2024NL / EX2024NLT
P / N:
LPxxxxNL
تقييم:
10Base-T الطاقة
تصاعد:
مصلحة الارصاد الجوية
عينات:
متاح
Archivi Disponibili:
PDF / 3D / ISG / Stp / Step / ورقة البيانات

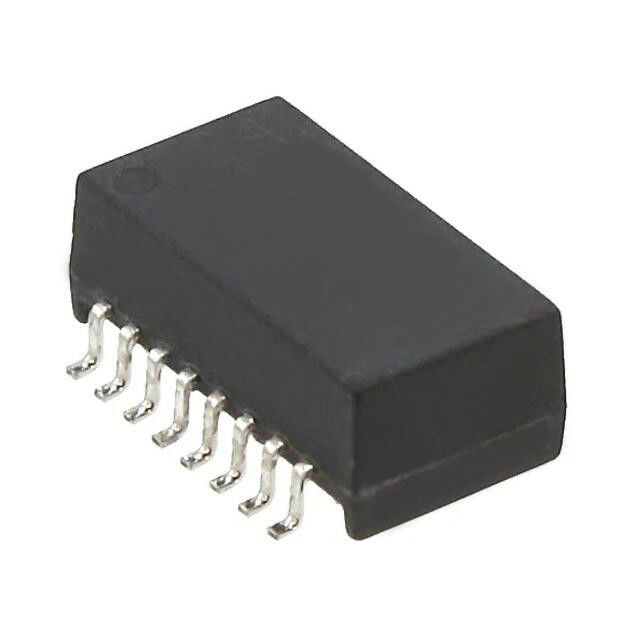

EX2024NL / EX2024NLT 350µH Isolation and Data Interface (Encapsulated) Transformer
EX2024NL / EX2024NLT 350µH Isolation and Data Interface (Encapsulated) Transformer


1.Single Port Lan Filter Power Supportive
2.ColiStructure: Toroidal
3.10 base-t  transformer
4.SMT, 16pins

Part Status Active
Transformer Type Isolation and Data Interface (Encapsulated)
Inductance 350µH
ET (Volt-Time) -
Turns Ratio - Primary:Secondary 1CT:2.5CT Transmitter, 1CT:1CT Receiver
Mounting Type Surface Mount
Size / Dimension 0.500" L x 0.285" W (12.70mm x 7.24mm)
Height - Seated (Max) 0.210" (5.33mm)
Operating Temperature 0°C ~ 70°C
Weight 0.03 oz (0.85 g)
Electrical Specifications @25℃:

1.OCL: 350uH Min
  @100KHz 0.1V 8mA
2.Insertion Loss:
  1-100MHz:-1.2dB Max
3.Return Loss(dB Min @100Ω):
  1-30MHz:-16    40MHz:-14
  50MHz:-13      60-80MHz:-12
4.Crosstalk(dB Min):
  30MHz:-43      60MHz:-37
  100MHz:-31
5.Differential to Common Mode Rejection:
  30MHz:-43dB Min      60MHz:-37dB Min
  100MHz:-33dB Min
6.Isolation Voltage: 1500Vrms Min
7.Operating Temperature: -40℃~+85℃.

NOTES:

1.Designed to support application, such as SOHO(ADSL modems),LAN-on- Motherboard(LOM),hub and      Switches.
2.Power over Ethernet (PoE) Magnetics
3.With various Turns Ratios.
4.RoHS"NL" peak solder rating 245℃.
