تفاصيل المنتج
مكان المنشأ: قوانغدونغ ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO

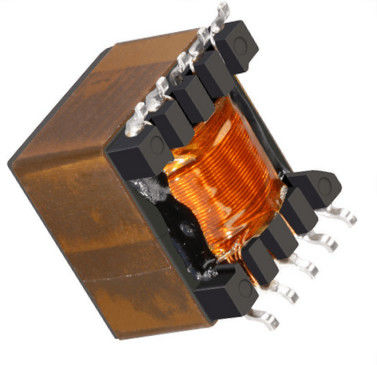

رقم الموديل: POE51Q-33ED
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
مواصفات: |
POE51Q-33ED |
قوة: |
51 واط |
الحث عند 0A: |
26.7auction10٪ |
تسامح: |
10٪ |
Isat: |
4.5 أ |
محاثة التسرب ماكس: |
0.32µH |
جهد العزل: |
3.3 فولت ، 14.1 أ |
الإخراج الثانوي: |
PDF / 3D / ISG / Stp / الخطوة / ورقة البيانات / تنسيق Touchstone / معلمات S. |
دورة الحياة: |
أكثر من 20 عاما |
مواصفات: |
POE51Q-33ED |
قوة: |
51 واط |
الحث عند 0A: |
26.7auction10٪ |
تسامح: |
10٪ |
Isat: |
4.5 أ |
محاثة التسرب ماكس: |
0.32µH |
جهد العزل: |
3.3 فولت ، 14.1 أ |
الإخراج الثانوي: |
PDF / 3D / ISG / Stp / الخطوة / ورقة البيانات / تنسيق Touchstone / معلمات S. |
دورة الحياة: |
أكثر من 20 عاما |
| تحديد | قوة (دبليو) | الحث عند 0A(µH) | تسامح(٪) | Isat(أ) | DCR ماكس (مΩ) | ||
| بري | ثانية | مساعد | |||||
| POE51Q-33ED | 51 | 26.7auction10٪ | 10 | 4.5 | 64 | 2 | 104 |
| تسرب الحث الأعلى (µH) |
نسبة الدوران | عزل الجهد االكهربى (Vrms) |
ثانوي انتاج | (الخامس ، أ) |
| Pri: Sec: Aux | |||
| 0.32 | 1: 0.143: 0.5 | 1500 | 3.3 فولت ، 14.1 أ |
• تم تطويره لمحولات الطاقة Flyback DC / DC PoE PD حتى 51 وات
• مصمم لتلبية معيار IEEE802.3bt القادم ويعمل بمدخل 36-57 فولت
• 1500 Vrms ، دقيقة واحدة (hipot) بين الابتدائية والإضافية إلى الثانوية.
• حل مثالي لتطبيقات PoE عالية الطاقة بما في ذلك Smart Building و IoT
• AEC-Q200 من الدرجة الأولى (-40 درجة مئوية إلى + 125 درجة مئوية)
المادة الأساسية الفريت
بيئةمتوافق مع RoHS ، وخالي من الهالوجين
الإنهاءاتالقصدير-الفضة-النحاس فوق القصدير فوق النيكل فوق البرونز الفوسفاتي
وزن 6.5 - 8 جم
درجة الحرارة المحيطةمن -40 درجة مئوية إلى + 125 درجة مئوية
أقصى درجة حرارة للجزء+ 165 درجة مئوية (ارتفاع درجة الحرارة المحيطة + درجة الحرارة)
درجة حرارة التخزين مكون: -40 درجة مئوية إلى +165 درجة مئوية
عبوات الشريط والبكرة: -40 درجة مئوية إلى + 80 درجة مئوية
مقاومة حرارة اللحام بحد أقصى ثلاث تدفقات إعادة تدفق 40 ثانية عند + 260 درجة مئوية ، ويتم تبريد الأجزاء إلى درجة حرارة الغرفة بين الدورات
مستوى حساسية الرطوبة (MSL) 1 (عمر أرضي غير محدود عند <30 درجة مئوية / 85٪ رطوبة نسبية)
حالات الفشل في الوقت (FIT) / متوسط الوقت بين حالات الفشل (MTBF)
38 لكل مليار ساعة / 26،315،789 ساعة ، محسوبة لكل Telcordia SR-332
1. التعبئة والتغليف: د= 13 ″ بكرة جاهزة للآلة.شريط بلاستيكي منقوش EIA-481 (150 جزء لكل بكرة كاملة).
الكميات الأقل من البكرة الكاملة المتاحة: في شريط (غير جاهز للماكينة) أو بقائد ومقطورة (رسوم 25 دولارًا).
2. المحاثة الابتدائية ، تقاس عند 250 كيلو هرتز ، 0.5 فولت ، 0 تيار متردد.
3. محاثة التسرب خاصة بالمرحلة الابتدائية مع تقصير اللفات الثانوية و aux.
4. تيار مستمر عند 25 درجة مئوية يسبب انخفاضًا في الحث بنسبة <15٪ (POExx51Q) و <15٪ (POExx40Q) من قيمته بدون تيار.
5.الإخراج للثانوية.خرج ملف aux هو 12 فولت ، 30 مللي أمبير.
6.المواصفات الكهربائية عند 25 درجة مئوية.راجع Doc 362 "مكونات تثبيت سطح اللحام" قبل اللحام.
