بيت > المنتجات > محول POE LAN > POE21PR-33ED محول الفريت Flyback والمحولات الأمامية

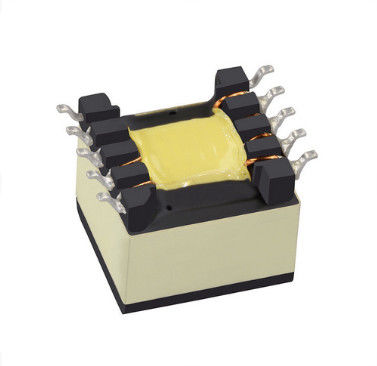

POE21PR-33ED محول الفريت Flyback والمحولات الأمامية

تفاصيل المنتج

مكان المنشأ: قوانغدونغ ، الصين

اسم العلامة التجارية: LINK-PP

إصدار الشهادات: UL,RoHS,Reach,ISO

رقم الموديل: POE21PR-33ED

شروط الدفع والشحن

الحد الأدنى لكمية: 400/2000/10 ك / 25 ك

الأسعار: $0.06-$3.2

تفاصيل التغليف: T&R

وقت التسليم: مخزون

شروط الدفع: TT ، NET30 / 60/90 يومًا

القدرة على العرض: 3KK / شهر

احصل على افضل سعر
تسليط الضوء:

POE21PR-33ED محول الفريت

,

محول الفريت 21 وات

,

محول الفريت POE

مواصفات:
POE21PR-33ED
قوة:
21 واط
الحث عند 0A:
21
تسامح:
10٪
Isat:
6.2 أ
محاثة التسرب ماكس:
0.3µH
جهد العزل:
3.3 فولت ، 3.2 أ
الإخراج الثانوي:
PDF / 3D / ISG / Stp / الخطوة / ورقة البيانات / تنسيق Touchstone / معلمات S.
دورة الحياة:
أكثر من 20 عاما
مواصفات:
POE21PR-33ED
قوة:
21 واط
الحث عند 0A:
21
تسامح:
10٪
Isat:
6.2 أ
محاثة التسرب ماكس:
0.3µH
جهد العزل:
3.3 فولت ، 3.2 أ
الإخراج الثانوي:
PDF / 3D / ISG / Stp / الخطوة / ورقة البيانات / تنسيق Touchstone / معلمات S.
دورة الحياة:
أكثر من 20 عاما
POE21PR-33ED محول الفريت Flyback والمحولات الأمامية
POE21PR-33ED Flyback والمحولات الأمامية

تحديد قوة (دبليو) الحث عند 0A(µH) تفاوت(٪) Isat(أ) DCR ماكس (مΩ)
بري ثانية 1 ثانية 2 مساعد
POE21PR-33ED 21 21 10 6.2 31 10 10 80



تسرب
الحث
الأعلى
(µH)
نسبة الدوران عزل
الجهد االكهربى
(Vrms)
ثانوي
انتاج |
(الخامس ، أ)
Pri: Sec1: Sec2: Aux
0.3 1: 0.231: 0.231: 0.692 1500 3.3 فولت ، 3.2 أ



• محولات Flyback و Forward لـ PoE حتى 72 واط
• يعمل مع إدخال 9-57 فولت (POE21 ، 22 ، 24 ، 33 ، 35 و 38)
• تعمل بإدخال 33-57 فولت (POE23 ، 30 ، 36 ، 53 ، 70 ، و 72)
• عزل لمدة دقيقة (hipot): 1500Vrms ، من pri و aux إلى كل منهما
ثانية ؛500Vrms من pri إلى aux ؛500Vrms بين اثنين من الثانوية
• يمكن تكوين المخرجات المزدوجة كمخرج طاقة واحد أعلى
• AEC-Q200 من الدرجة الأولى (-40 درجة مئوية إلى + 125 درجة مئوية)



المادة الأساسية الفريت

بيئةمتوافق مع RoHS ، وخالي من الهالوجين

الإنهاءاتالقصدير-الفضة-النحاس فوق القصدير فوق النيكل فوق البرونز الفوسفاتي

وزن 7.1 - 7.9 جم

درجة الحرارة المحيطةمن -40 درجة مئوية إلى + 125 درجة مئوية

أقصى درجة حرارة للجزء+ 165 درجة مئوية (ارتفاع درجة الحرارة المحيطة + درجة الحرارة)

درجة حرارة التخزين مكون: -40 درجة مئوية إلى +165 درجة مئوية

عبوات الشريط والبكرة: -40 درجة مئوية إلى + 80 درجة مئوية

مقاومة حرارة اللحام بحد أقصى ثلاث تدفقات إعادة تدفق 40 ثانية عند + 260 درجة مئوية ، ويتم تبريد الأجزاء إلى درجة حرارة الغرفة بين الدورات

مستوى حساسية الرطوبة (MSL) 1 (عمر أرضي غير محدود عند <30 درجة مئوية / 85٪ رطوبة نسبية)

حالات الفشل في الوقت (FIT) / متوسط ​​الوقت بين حالات الفشل (MTBF)

38 لكل مليار ساعة / 26،315،789 ساعة ، محسوبة لكل Telcordia SR-332



1. التعبئة والتغليف: د = 13 ″ بكرة جاهزة للآلة.EIA-481 بلاستيك منقوش
شريط (150 جزء لكل بكرة كاملة).كميات أقل من
يتوفر بكرة كاملة: في شريط (غير جاهز للماكينة) أو
مع زعيم ومقطورة (تكلفة 25 دولارًا).
2.المحاثة الابتدائية ، تقاس عند 200 كيلو هرتز ، 0.1 Vrms ، 0 Adc.
3.تم قياس محاثة التسرب بين المسامير 1 و 3 مع جميع الأطراف الأخرى
دبابيس قصيرة.
4.الإخراج لكل ثانوي.خرج ملف aux هو 10 فولت ، 50 مللي أمبير.
5.بناءً على 280 طن متري عند 25 درجة مئوية وعدد لفات السنون 1-3.
6.المواصفات الكهربائية عند 25 درجة مئوية.
راجع Doc 362 "مكونات تثبيت سطح اللحام" قبل اللحام.
