تفاصيل المنتج
مكان المنشأ: قوانغدونغ ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO

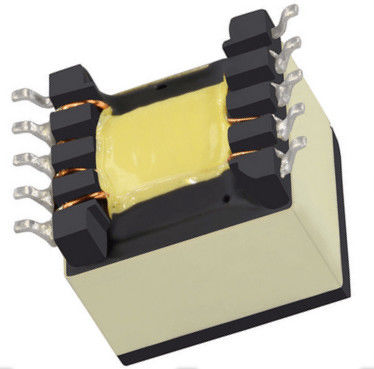

رقم الموديل: POE30PR-50ED
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
مواصفات: |
POE30PR-50ED |
قوة: |
30 واط |
الحث عند 0A: |
48 |
تسامح: |
10٪ |
Isat: |
3.6A |
محاثة التسرب ماكس: |
0.4µH |
جهد العزل: |
5.0 فولت ، 3.0 أمبير |
الإخراج الثانوي: |
PDF / 3D / ISG / Stp / الخطوة / ورقة البيانات / تنسيق Touchstone / معلمات S. |
دورة الحياة: |
أكثر من 20 عاما |
مواصفات: |
POE30PR-50ED |
قوة: |
30 واط |
الحث عند 0A: |
48 |
تسامح: |
10٪ |
Isat: |
3.6A |
محاثة التسرب ماكس: |
0.4µH |
جهد العزل: |
5.0 فولت ، 3.0 أمبير |
الإخراج الثانوي: |
PDF / 3D / ISG / Stp / الخطوة / ورقة البيانات / تنسيق Touchstone / معلمات S. |
دورة الحياة: |
أكثر من 20 عاما |
| تحديد | قوة (دبليو) | الحث عند 0A(µH) | تفاوت(٪) | Isat(أ) | DCR ماكس (مΩ) | |||
| بري | ثانية 1 | ثانية 2 | مساعد | |||||
| POE30PR-50ED | 30 | 48 | 10 | 3.6 | 62 | 10 | 10 | 85 |
| تسرب الحث الأعلى (µH) |
نسبة الدوران | عزل الجهد االكهربى (Vrms) |
ثانوي انتاج | (الخامس ، أ) |
| Pri: Sec1: Sec2: Aux | |||
| 0.4 | 1: 0.188: 0.188: 0.375 | 1500 | 5.0 فولت ، 3.0 أمبير |
• محولات Flyback و Forward لـ PoE حتى 72 واط
• يعمل مع إدخال 9-57 فولت (POE21 ، 22 ، 24 ، 33 ، 35 و 38)
• تعمل بإدخال 33-57 فولت (POE23 ، 30 ، 36 ، 53 ، 70 ، و 72)
• عزل لمدة دقيقة (hipot): 1500Vrms ، من pri و aux إلى كل منهما
ثانية ؛500Vrms من pri إلى aux ؛500Vrms بين اثنين من الثانوية
• يمكن تكوين المخرجات المزدوجة كمخرج طاقة واحد أعلى
• AEC-Q200 من الدرجة الأولى (-40 درجة مئوية إلى + 125 درجة مئوية)
المادة الأساسية الفريت
بيئةمتوافق مع RoHS ، وخالي من الهالوجين
الإنهاءاتالقصدير-الفضة-النحاس فوق القصدير فوق النيكل فوق البرونز الفوسفاتي
وزن 7.1 - 7.9 جم
درجة الحرارة المحيطةمن -40 درجة مئوية إلى + 125 درجة مئوية
أقصى درجة حرارة للجزء+ 165 درجة مئوية (ارتفاع درجة الحرارة المحيطة + درجة الحرارة)
درجة حرارة التخزين مكون: -40 درجة مئوية إلى +165 درجة مئوية
عبوات الشريط والبكرة: -40 درجة مئوية إلى + 80 درجة مئوية
مقاومة حرارة اللحام بحد أقصى ثلاث تدفقات إعادة تدفق 40 ثانية عند + 260 درجة مئوية ، ويتم تبريد الأجزاء إلى درجة حرارة الغرفة بين الدورات
مستوى حساسية الرطوبة (MSL) 1 (عمر أرضي غير محدود عند <30 درجة مئوية / 85٪ رطوبة نسبية)
حالات الفشل في الوقت (FIT) / متوسط الوقت بين حالات الفشل (MTBF)
38 لكل مليار ساعة / 26،315،789 ساعة ، محسوبة لكل Telcordia SR-332
1. التعبئة والتغليف: د = 13 ″ بكرة جاهزة للآلة.EIA-481 بلاستيك منقوش
شريط (150 جزء لكل بكرة كاملة).كميات أقل من
يتوفر بكرة كاملة: في شريط (غير جاهز للماكينة) أو
مع زعيم ومقطورة (تكلفة 25 دولارًا).
2.المحاثة الابتدائية ، تقاس عند 200 كيلو هرتز ، 0.1 Vrms ، 0 Adc.
3.تم قياس محاثة التسرب بين المسامير 1 و 3 مع جميع الأطراف الأخرى
دبابيس قصيرة.
4.الإخراج لكل ثانوي.خرج ملف aux هو 10 فولت ، 50 مللي أمبير.
5.بناءً على 280 طن متري عند 25 درجة مئوية وعدد لفات السنون 1-3.
6.المواصفات الكهربائية عند 25 درجة مئوية.
راجع Doc 362 "مكونات تثبيت سطح اللحام" قبل اللحام.
كيف يعمل flyback؟
يعمل محول flyback عن طريق تخزين الطاقة في شكل مجال مغناطيسي خلال نصف الدورة الأولى ثم إطلاق تلك الطاقة بجهد طرفي معكوس.... الملف الثانوي المتصل بصمام flyback على التوالي يعارض التشكيل الحالي.بدلاً من ذلك ، يتم تخزين الطاقة في النواة المغناطيسية.
LINK-PP INT'L TECHNOLOGY CO. ، LIMITED
هي شركة متخصصة في تصنيع مكونات الاتصالات والشبكات المغناطيسية ، ومعتمدة
بواسطة ISO9001: 2000 ، تمتلك ROSH ، REACH ، CEand UL ، مرافق تصنيع واختبار متقدمة
المعدات المستوردة من الخارج.أنشئ في عام 1997 ، لدينا حوالي 2000 موظف في الوقت الحاضر.
مع القدرة الإنتاجية الوفيرة 3000K شهريًا ، نحن قادرون على تسليم البضائع
في غضون وقت قصير علاوة على ذلك ، يمكننا توفير الحل الكامل الاحترافي للمغناطيسية
المكونات والدعم الفني القوي كذلك.منتجاتنا تستخدم على نطاق واسع في الشبكات
ومعدات الاتصالات مثل HUB و PC Card و Switch و Router و PC Mainboard و SDH و PDH و IP
الهاتف ، مودم xDSL.
المنتجات الرئيسية
10/100 / 1000M / 2.5G / 5G / 10G LAN محول ومرشح نبضي
موصل RJ45 مع 10/100 / 1000M / 2.5G / 5G / 10G مغناطيسي
محول خط واجهة T1 / E1 ، T3 / DS3 / E3 / STS-1
محول وموزع خط واجهة ISDN و HDSL و ADSL و VDSL
