تفاصيل المنتج
مكان المنشأ: قوانغدونغ ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO

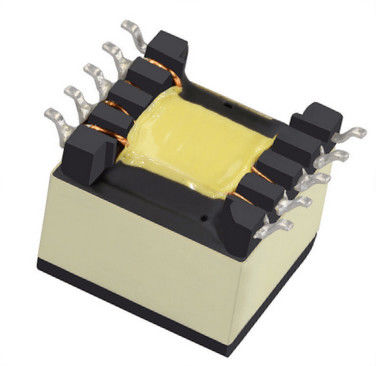

رقم الموديل: POE24PR-12ED
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
مواصفات: |
POE24PR-12ED |
قوة: |
24 واط |
الحث عند 0A: |
21 |
تسامح: |
10٪ |
Isat: |
6.3 أ |
محاثة التسرب ماكس: |
0.15 درجة مئوية |
جهد العزل: |
12 فولت ، 1.0 أ |
الإخراج الثانوي: |
PDF / 3D / ISG / Stp / الخطوة / ورقة البيانات / تنسيق Touchstone / معلمات S. |
دورة الحياة: |
أكثر من 20 عاما |
مواصفات: |
POE24PR-12ED |
قوة: |
24 واط |
الحث عند 0A: |
21 |
تسامح: |
10٪ |
Isat: |
6.3 أ |
محاثة التسرب ماكس: |
0.15 درجة مئوية |
جهد العزل: |
12 فولت ، 1.0 أ |
الإخراج الثانوي: |
PDF / 3D / ISG / Stp / الخطوة / ورقة البيانات / تنسيق Touchstone / معلمات S. |
دورة الحياة: |
أكثر من 20 عاما |
| تحديد | قوة (دبليو) | الحث عند 0A(µH) | تفاوت(٪) | Isat(أ) | DCR ماكس (مΩ) | |||
| بري | ثانية 1 | ثانية 2 | مساعد | |||||
| POE30PR-50ED | 24 | 21 | 10 | 6.3 | 31 | 52 | 52 | 72 |
| تسرب الحث الأعلى (µH) |
نسبة الدوران | عزل الجهد االكهربى (Vrms) |
ثانوي انتاج | (الخامس ، أ) |
| Pri: Sec1: Sec2: Aux | |||
| 0.15 | 1: 0.750: 0.750: 0.667 | 1500 | 12 فولت ، 1.0 أ |
• محولات Flyback و Forward لـ PoE حتى 72 واط
• يعمل مع إدخال 9-57 فولت (POE21 ، 22 ، 24 ، 33 ، 35 و 38)
• تعمل بإدخال 33-57 فولت (POE23 ، 30 ، 36 ، 53 ، 70 ، و 72)
• عزل لمدة دقيقة (hipot): 1500Vrms ، من pri و aux إلى كل منهما
ثانية ؛500Vrms من pri إلى aux ؛500Vrms بين اثنين من الثانوية
• يمكن تكوين المخرجات المزدوجة كمخرج طاقة واحد أعلى
• AEC-Q200 من الدرجة الأولى (-40 درجة مئوية إلى + 125 درجة مئوية)
المادة الأساسية الفريت
بيئةمتوافق مع RoHS ، وخالي من الهالوجين
الإنهاءاتالقصدير-الفضة-النحاس فوق القصدير فوق النيكل فوق البرونز الفوسفاتي
وزن 7.1 - 7.9 جم
درجة الحرارة المحيطةمن -40 درجة مئوية إلى + 125 درجة مئوية
أقصى درجة حرارة للجزء+ 165 درجة مئوية (ارتفاع درجة الحرارة المحيطة + درجة الحرارة)
درجة حرارة التخزين مكون: -40 درجة مئوية إلى +165 درجة مئوية
عبوات الشريط والبكرة: -40 درجة مئوية إلى + 80 درجة مئوية
مقاومة حرارة اللحام بحد أقصى ثلاث تدفقات إعادة تدفق 40 ثانية عند + 260 درجة مئوية ، ويتم تبريد الأجزاء إلى درجة حرارة الغرفة بين الدورات
مستوى حساسية الرطوبة (MSL) 1 (عمر أرضي غير محدود عند <30 درجة مئوية / 85٪ رطوبة نسبية)
حالات الفشل في الوقت (FIT) / متوسط الوقت بين حالات الفشل (MTBF)
38 لكل مليار ساعة / 26،315،789 ساعة ، محسوبة لكل Telcordia SR-332
1. التعبئة والتغليف: د = 13 ″ بكرة جاهزة للآلة.EIA-481 بلاستيك منقوش
شريط (150 جزء لكل بكرة كاملة).كميات أقل من
يتوفر بكرة كاملة: في شريط (غير جاهز للماكينة) أو
مع زعيم ومقطورة (تكلفة 25 دولارًا).
2.المحاثة الابتدائية ، تقاس عند 200 كيلو هرتز ، 0.1 Vrms ، 0 Adc.
3.تم قياس محاثة التسرب بين المسامير 1 و 3 مع جميع الأطراف الأخرى
دبابيس قصيرة.
4.الإخراج لكل ثانوي.خرج ملف aux هو 10 فولت ، 50 مللي أمبير.
5.بناءً على 280 طن متري عند 25 درجة مئوية وعدد لفات السنون 1-3.
6.المواصفات الكهربائية عند 25 درجة مئوية.
راجع Doc 362 "مكونات تثبيت سطح اللحام" قبل اللحام.
هل محولات flyback خطرة؟
نظرًا للتردد (المنخفض) والتوافر الحالي (العالي) ، فإن MOTs ،في جميع الحالات ، في غاية الخطورة... ومع ذلك ، لا ينبغي استبعاد الصدمات المحتملة ، وحتى الصعق بالكهرباء ، ومخاطر دارات flyback (حالة في النقطة LOPT) - خاصةً عند استخدام برامج تشغيل الرنين و / أو الوضع الحالي!
LINK-PP INT'L TECHNOLOGY CO. ، LIMITED
هي شركة متخصصة في تصنيع مكونات الاتصالات والشبكات المغناطيسية ، ومعتمدة
بواسطة ISO9001: 2000 ، تمتلك ROSH ، REACH ، CEand UL ، مرافق تصنيع واختبار متقدمة
المعدات المستوردة من الخارج.أنشئ في عام 1997 ، لدينا حوالي 2000 موظف في الوقت الحاضر.
مع القدرة الإنتاجية الوفيرة 3000K شهريًا ، نحن قادرون على تسليم البضائع
في غضون وقت قصير علاوة على ذلك ، يمكننا توفير الحل الكامل الاحترافي للمغناطيسية
المكونات والدعم الفني القوي كذلك.منتجاتنا تستخدم على نطاق واسع في الشبكات
ومعدات الاتصالات مثل HUB و PC Card و Switch و Router و PC Mainboard و SDH و PDH و IP
الهاتف ، مودم xDSL.
المنتجات الرئيسية
10/100 / 1000M / 2.5G / 5G / 10G LAN محول ومرشح نبضي
موصل RJ45 مع 10/100 / 1000M / 2.5G / 5G / 10G مغناطيسي
محول خط واجهة T1 / E1 ، T3 / DS3 / E3 / STS-1
محول وموزع خط واجهة ISDN و HDSL و ADSL و VDSL
