تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: H1197NL
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
نموذج: |
H1197NL |
الفئة: |
محولات الصوت والإشارة |
نطاق الترددات: |
1 ميجا هرتز إلى 100 ميجا هرتز |
تطبيق: |
الوحدات المغناطيسية للطاقة عبر إيثرنت |
نمط الإنهاء: |
مصلحة الارصاد الجوية / SMT |
الجهد العزلة:: |
1.5 كيلو فولت |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / ورقة البيانات |
نموذج: |
H1197NL |
الفئة: |
محولات الصوت والإشارة |
نطاق الترددات: |
1 ميجا هرتز إلى 100 ميجا هرتز |
تطبيق: |
الوحدات المغناطيسية للطاقة عبر إيثرنت |
نمط الإنهاء: |
مصلحة الارصاد الجوية / SMT |
الجهد العزلة:: |
1.5 كيلو فولت |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / ورقة البيانات |
| XFRM 1: 1 SMT | محولات H1197NL | H1197NLD ورقة / السعر / الصليب | مواصفات H1197NL |

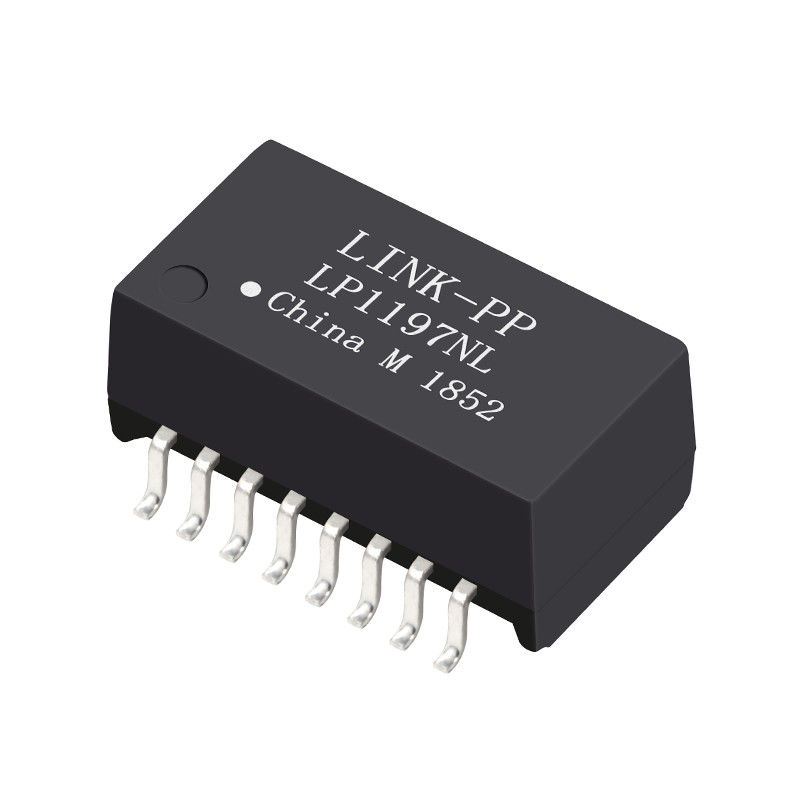

LP1197NL ما يعادله الجزء / المواصفات المتوافقة
المواصفات الكهربائية @ 25 ℃
1.فقدان الإرهاق:
1-100 ميجا هرتز: -1.2 ديسيبل كحد أقصى
2-خسارة الاسترجاع:
1-30 ميجا هرتز: -16 ديسيبل دقيقة
40 ميجا هرتز: -14 ديسيبل دقيقة
50 ميجا هرتز: -13 ديسيبل دقيقة
60-80 ميجا هرتز: -12 ديسيبل دقيقة
3-الحديث المتبادل:
30 ميجا هرتز: -45 ديسيبل دقيقة
60 ميجا هرتز: -40 ديسيبل دقيقة
100 ميجا هرتز: -35 ديسيبل دقيقة
4-التفاضلية لرفض الوضع المشترك:
30 ميجا هرتز: -43 ديسيبل دقيقة
60 ميجا هرتز: -37 ديسيبل دقيقة
100 ميجا هرتز: -33 ديسيبل دقيقة
5.العزل الجهد: 1500Vrms
6.درجة حرارة التشغيل: -40 درجة مئوية + 85 درجة مئوية.
ملاحظات:
ورقة محول مغناطيسي لان / محول لان
وحدات محول LAN المنفصلة / محول LAN نحن Rj45Lan 10/100 baset
محول إيثرنت / محولات لان
مصمم لدعم التطبيقات ، مثل SOHO (أجهزة مودم ADSL) و LAN-on-Motherboard (LOM) والمحور والمفاتيح.
مع نسب دوران مختلفة.
بنفايات "NL" ذروة تصنيف لحام 245 ℃.
| XFRM SIN 100D 1: 1 SMT H1197NL محولات الطاقة عبر إيثرنت الوحدات المغناطيسية | ||||
|---|---|---|---|---|
| XF10B1Q1 | H1197NL | XFGIB1009 | XF35066B1 | XFATM8Q11A |
| XF10B1Q1A | XF20064B2 | XFGIB1009POL | XF3506SIP | XFATM8Q12 |
| XF10B1Q2 | XF20064B3 | XFGIB100B | XF3506T2 | XFATM8Q12A |
| XF10B1Q3 | XF20064B4 | XFGIB100C | XF3506T4 | XFATM8Q13 |
| XFVOIP-02 | H1197NL | XFGIB100 حصان | XF5100T4 | XFATM8Q13A |
| XFVOIP-03 | XF20064CS | H1197NL | XF5208Q1 | XFATM8Q14 |
| XFVOIP-03Q | XF20064CS1 | XFGIB100MA | XF5208Q2 | XFATM8Q14A |
| XFVOIP-04 | XF20064CS3 | XFGIB100 ميجابايت | XF5208Q3 | XFATM8Q14D |
| XFVOIP-05 | XF20064R | XFGIB100POL | XF5208Q4 | XFATM8Q15A |
| XFVOIP-05Q | XF20065A | XFGIB1011 | XF6611TX | XFATM8Q15C |
| XFVOIP-06 | XF20065B | H1197NL | XF6611TX1 | XFATM8Q16 |
| XFVOIP-07 | XF200667B | XFGIB1012POL | XF6611TX1B | XFATM8Q1IT |
| XFVOIP-07A | XF200667D | XFGIB1013 | XF6611TX1P | XFATM8Q2 |
| XFVOIP-08 | XF200668B | XFGIC100 | XF6611TX2 | XFATM8Q22 |
| XFVOIP-09 | XF200669B | XFGIC100POL | XF6611TX2B | XFATM8Q24 |
| XFVOIP5-STACK8-4 | XF20066B | H1197NL | XF6611TX2P | XFATM8Q25 |
| XF6001 | XF2006A | XFGID100POL | XF6611TXB | XFATM8Q26 |
| XF6003 | XF6007 | XFGIF100 | XF6611TXP | XFATM8Q3 |
| XF6003A | XF6007A | XFGIH100 | XF6612TX | XF6612TX2P |
| XF6004 | XF6017 | XFGIJ100POL | XF6612TX1 | XF6612TX3B |
| XF6005 | XFEPIG-01 | XFVOIP-01 | XF6612TX1B | XF6612TX3M |
| XF6005B | XFEPIG-02 | XFEPIG-03A | XF6612TX1P | XF6612TX4 |
