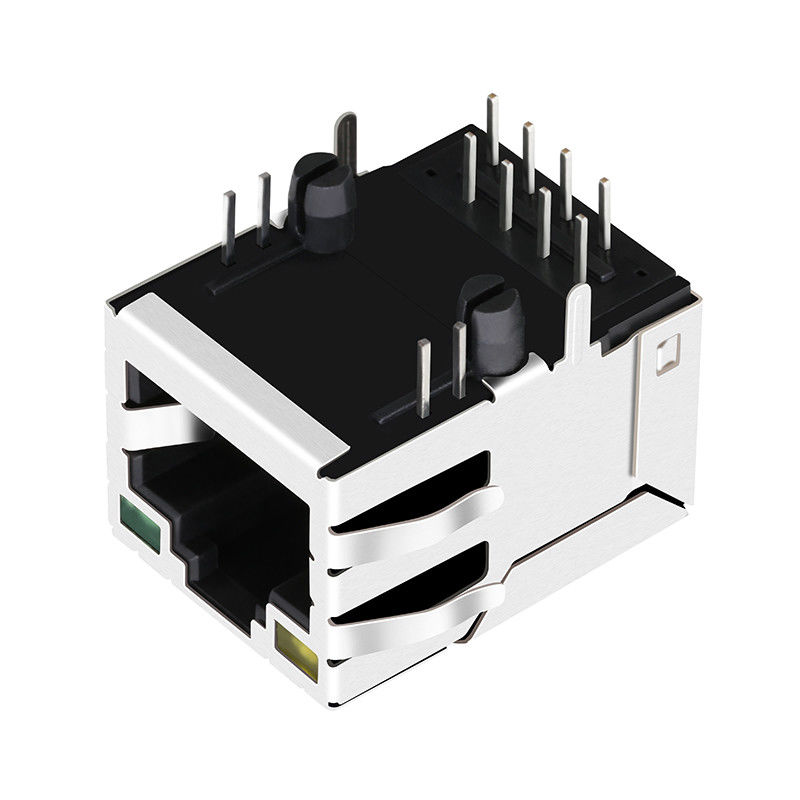

5-6605704-9 Magnetic RJ45 Jack 10 / 100Base-T Magnetic LPJ16054ADNL

5-6605704-9 مقبس RJ45 المغناطيسي 10 / 100Base-T Magnetic LPJ16054ADNL

تفاصيل سريعة

1.10/100 تطبيقات Tab-Up Tab-Up

2.8P8Cمرشح متكامل Rj45 جاك أنثى

3.5-6605704-9 【نموذج التصميم】

4.LPJ16016A28NLModel نموذج الإنتاج الضخم】

4.LED اختياري ، EMI الإصبع اختياري.

وصف


1X1-Tab-Up RJ45 Magjack مع / بدون مصابيح LED ، تفي بمعيار IEEE 802.3af / في

1. ميزات نوع المنتج:

1) نوع المنتج = الموصل
2) نوع جاك = RJ45
3) الملف الشخصي = قياسي
4) اتجاه تركيب PCB = مدخل جانبي (الزاوية اليمنى) / دخول علوي (عمودي)

2. الحجز الميكانيكي:
1) تكوين جاك = 1 × 1

3. الخصائص الكهربائية:
1) محمية = نعم

4. الإنهاء الميزات ذات الصلة:
1) إصبع EMI - أسفل = بدون
2) طريقة الإنهاء = اللحيم

5. الميزات المتعلقة بالجسم:
1) تكوين المنفذ = فردي / متعدد
2) أصابع إيمي -أعلى والجوانب = مع / بدون
3) اتجاه المزلاج = قياسي - مزلاج
4) طول ذيل ثنائي الفينيل متعدد الكلور

6. ميزات الاتصال ذات الصلة:
1) مسبقة التحميل = نعم
2) نوع إنهاء الاتصال = من خلال ثقب / سطح جبل

7. الميزات المتعلقة بالسكن:
1) نمط الموصل = جاك

8. معايير الصناعة:
1) امتثال RoHS / ELV = متوافق مع RoHS ، ومتوافق مع ELV
2) عمليات لحام خالية من الرصاص = لحام موجه قادر على 240 درجة مئوية ،

لحام الموجة قادر على 260 درجة مئوية ، لحام الموجة قادر على 265 درجة مئوية
3) تاريخ الامتثال RoHS / ELV = كان دائمًا متوافقًا مع RoHS

9. علامة التعريف:
1) لون LED الأيسر (الموضع # 1) = أخضر - 250 أوم المقاوم
2) لون LED الأيمن (الموضع # 2) = أخضر - 250 أوم المقاوم

10. شروط الاستخدام:
1) ينطبق على = لوحة الدوائر المطبوعة
2) الظروف البيئية = مكتب / مبنى
3) درجة حرارة التشغيل (درجة مئوية) = 0-70 / -40 - +85

11.Hipot:

1500Vrms دقيقة

تطبيقات للمستخدم النهائي

تستخدم لمعدات الشبكات والاتصالات مثل HUB ، بطاقة PC ، Switch ، Router ، PC Mainboard ، SDH ، PDH ، IP Phone ، xDSL modem ،حلول مركز الاتصال ، أجهزة فك التشفير المعقدة ، إعداد بوابات VOIP ، بروتوكول بوابة الحدود ، مفتاح إيثرنت سريع ...

ميزة تنافسية

18 سنة خبرة في الإنتاج ،

2600 موظف ،

اختبار 100٪

وقت تسليم مرن

زبون أساسي

تصميم لـ Ti ، Intel ، Samsung ، Fluke ، Jabil ، Flextronics ، Cypress ، Freescale ، EKF .......
