XRJB-A60-1-D12-170 وحدات موصلات rj45 10 / 100Mbps المغناطيسي

XRJB-A60-1-D12-170 وحدات موصلات rj45 10 / 100Mbps المغناطيسي

تفاصيل سريعة

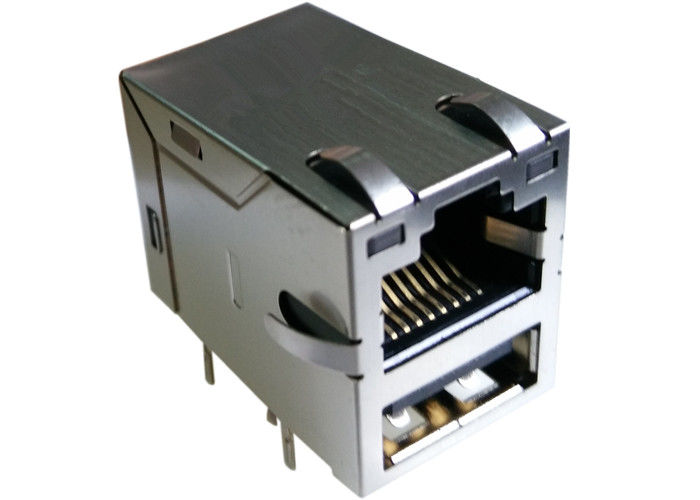

Rj45 + USB W / LED W / Filter 10 / 100Mbps 8P 6C Shielded Thru-Hole

1.RoHS "NL" ذروة لحام تصنيف 260 درجة مئوية
2.Low الارتفاع والبصمة الصغيرة لتقليل مساحة اللوحة

3.Meets مواصفات IEEE 802.3
4.350µH الحد الأدنى من OCL مع 8MA التحيز الحالي
أداء 5.High لقمع EMI القصوى

6. تصميم نموذج: 【 XRJB-A60-1-D12-170 】

7. نموذج الإنتاج الضخم: 【 LPJU3134AGNL 】

MAG.REVERSE LATCH،

الصمام اختياري. EMI-finger اختياري.

وصف

Rj45 + USB W / LED W / Filter 10 / 100Mbps 8P 6C Shielded Thru-Hole، M eeting IEEE 802.3 / af / at

1. ميزات نوع المنتج:

1) نوع المنتج = رابط
2) نوع جاك = RJ45
3) الملف الشخصي = قياسي
4) اتجاه تصاعد ثنائي الفينيل متعدد الكلور = الإدخال الجانبي (الزاوية اليمنى) / دخول أعلى (عمودي)

2. مرفق الميكانيكية:
1) تكوين جاك = 1 × 1

3. الخصائص الكهربائية:
1) محمية = نعم

4. إنهاء الميزات ذات الصلة:
1) إصبع EMI - أسفل = بدون
2) طريقة الإنهاء = اللحيم

5. الهيئة المتعلقة الميزات:
1) تكوين منفذ = واحد / متعدد
2) EMI Fingers -Top and Sides = With / Without
3) توجيه مزلاج = قياسي - مزلاج لأسفل
4) طول الذيل ثنائي الفينيل متعدد الكلور

6. الاتصال المتعلقة الميزات:
1) تم التحميل مسبقًا = نعم
2) نوع إنهاء الاتصال = من خلال ثقب / سطح جبل

7. الإسكان المتعلقة الميزات:
1) نمط موصل = جاك

8. معايير الصناعة:
1) الامتثال RoHS / ELV = متوافق مع RoHS ، ELV المتوافقة
2) عمليات لحام خالية من الرصاص = موجة اللحيم قادرة على 240 درجة مئوية ،

موجة لحام قادرة على 260 درجة مئوية ، وجع موجة قادرة على 265 درجة مئوية

إعادة تدفق لحام اختياري.
3) تاريخ الامتثال RoHS / ELV = دائما متوافق مع RoHS

9. تحديد الهوية:
1) Left LED Color (Position # 1) = Green - 250 ohm resistor
2) اللون LED الأيمن (المركز # 2) = أخضر - مقاومة 250 أوم

10. شروط الاستخدام:
1) ينطبق على = لوحة الدوائر المطبوعة
2) الشروط البيئية = مكتب / أماكن العمل
3) درجة حرارة التشغيل (درجة مئوية) = 0 - 70 / - 40 - +85

11.Hipot:

1500Vrms MIN

تطبيقات للمستخدم النهائي

مصممة لدعم التطبيقات ، مثل مودم ADSL ، LAN-on-Motherboard. N etworking ومعدات الاتصال مثل HUB ، بطاقة PC ، Switch ، Router ، PC Mainboard ، SDH ، PDH ، هاتف IP ، مودم xDSL ، حلول مركز الاتصال ، مجموعة أجهزة فك التشفير المعقدة ، إعدادات بوابة الاتصالات عبر بروتوكول الإنترنت ، بروتوكول عبّارة الحدود ، مفتاح إيثرنت سريع. ..
