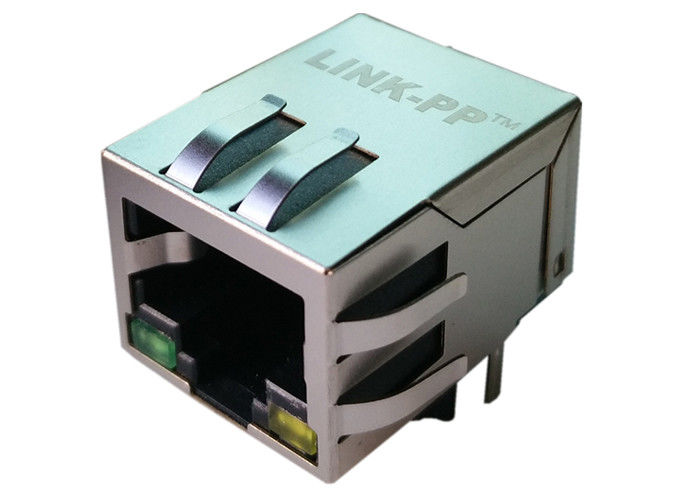

KLA1S109-34 LF وصلات سريعة RJ45 تصفية جيجابايت المتكاملة

تفاصيل سريعة

1000 BASE-T RJ45 1 × 1 الموصلات المغناطيسية المتكاملة

1.RJ-45 يحتاج إلى مطابقة FCC القياسية
2. يتوافق مع متطلبات معايير IEEE802.3u.
3.RJ 45 موصل مع 10/100 BASE-TX المغناطيسي.
4. الامتثال لمتطلبات بنفايات-الجزء كله لا Cd ، لا الزئبق ، لا Cr6 + ، لا PBB و PBDE ولا Pb على الدبابيس الخارجية.
5. نطاق درجة حرارة التشغيل: 0 ℃ إلى + 70 ℃.
6. نطاق درجة حرارة التخزين: -25 ℃ إلى + 125 ℃

7. تصميم النموذج : 【KLA1S109-34 LF】

8. نموذج الإنتاج الضخم : P LPJG0801BANL】

MAG.REVERSE ،

الصمام اختياري ؛ EMI- إصبع اختياري.

وصف

1000 BASE-T RJ45 1 × 1 الموصلات المغناطيسية المتكاملة ، الاجتماع IEEE 802.3 / af / at

1. ميزات نوع المنتج:

1) نوع المنتج = موصل
2) جاك نوع = RJ45
3) الملف الشخصي = قياسي
4) اتجاه تصاعد PCB = الإدخال الجانبي (الزاوية اليمنى) / الإدخال العلوي (عمودي)

2. مرفق الميكانيكية:
1) تكوين جاك = 1 × 1

3. الخصائص الكهربائية:
1) محمية = نعم

4. إنهاء الميزات ذات الصلة:
1) EMI Finger - أسفل = بدون
2) طريقة إنهاء = لحام

5. ملامح الجسم ذات الصلة:
1) تكوين المنفذ = مفرد / متعدد
2) أصابع EMI -Top والجانبين = مع / بدون
3) اتجاه المزلاج = قياسي - مزلاج لأسفل
4) طول الذيل الكلور

6. الاتصال الميزات ذات الصلة:
1) مسبقة = نعم
2) الاتصال إنهاء نوع = من خلال ثقب / سطح جبل

7. ميزات الإسكان ذات الصلة:
1) موصل نمط = جاك

8. معايير الصناعة:
1) بنفايات / ELV الامتثال = بنفايات متوافقة ، ELV متوافقة
2) عمليات لحام خالية من الرصاص = موجة لحام قادرة على 240 درجة مئوية ،

موجة لحام قادرة على 260 درجة مئوية ، موجة لحام قادرة على 265 درجة مئوية

إنحسر لحام اختياري.
3) تاريخ الامتثال لـ RoHS / ELV = كان دائمًا متوافقًا مع RoHS

9. تحديد الهوية:
1) لون LED الأيسر (الموضع رقم 1) = الأخضر - 250 أوم المقاوم
2) لون الصمام الأيمن (الموضع رقم 2) = الأخضر - 250 أوم المقاوم

10. شروط الاستخدام:
1) ينطبق على = لوحة الدوائر المطبوعة
2) الظروف البيئية = مكتب / المباني
3) درجة حرارة التشغيل (درجة مئوية) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

تطبيقات للمستخدم النهائي

مصمم لدعم التطبيقات ، مثل أجهزة مودم ADSL ، LAN-on-Motherboard. معدات الشبكات والاتصالات مثل HUB ، بطاقة PC ، التبديل ، جهاز التوجيه ، اللوحة الرئيسية للكمبيوتر ، SDH ، PDH ، هاتف IP ، مودم xDSL ، حلول مركز الاتصال ، مربعات قمة مجموعة معقدة ، إعداد بوابات VOIP ، بروتوكول بوابة الحدود ، محول إيثرنت سريع. ..

ميزة تنافسية

18 سنوات خبرة الإنتاج ،

2600 موظف

اختبار 100 ٪

وقت التسليم مرنة

زبون أساسي

تصميم من أجل Ti و Intel و Samsung و Fluke و Jabil و Flextronics و Cypress و Freescale و EKF .......

تطبيق EMS

المدمج في الجمعية ثنائي الفينيل متعدد الكلور مرنة. الجمعية ثنائي الفينيل متعدد الكلور جامدة. Microelectronic ، رقاقة الوجه ؛ Microelectronic ، رقاقة على متن ؛ الجمعية الضوئية RF / الجمعية اللاسلكية. من خلال الجمعية هول. سطح جبل التجمع. تجميع النظام الدوائر المطبوعة مجلس الجمعية
