تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: LP5004NLE
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
مواصفات: |
LP5004NLE |
إيثرنت: |
1000 قاعدة-T |
متزايد: |
مصلحة الارصاد الجوية |
إجراء: |
17.70x15.80x6.60mm |
عينات: |
حر |
درجة الحرارة: |
0 + إلى + 70 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |
مواصفات: |
LP5004NLE |
إيثرنت: |
1000 قاعدة-T |
متزايد: |
مصلحة الارصاد الجوية |
إجراء: |
17.70x15.80x6.60mm |
عينات: |
حر |
درجة الحرارة: |
0 + إلى + 70 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |
معلومات مفصلة:

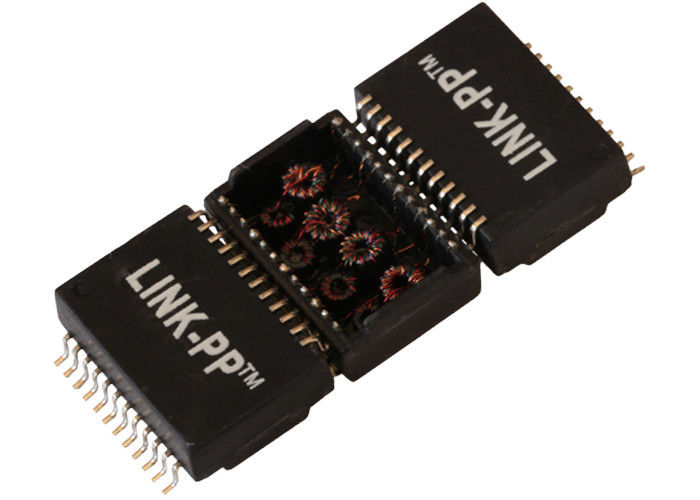

| LP5004NLE Gigabit Magnetics Transformer 1 Port Surface Mounting | |
| LINK-PP رقم الجزء | LP5004NLE |
| سرعة | 1000BASE-T |
| عدد المنافذ | غير مرتبطة |
| التطبيق - LAN | ايثرنت (NoN PoE) |
| صفقة | SMD |
| درجة الحرارة | 0 + إلى + 70 ℃ |
| AutomDX | نعم فعلا |
| تعليق | نفس AS NL الإصدار |
| التكوين RX | T، C، S |
| التكوين TX | T، C، S |
| اعمال بناء | إطار مفتوح |
| النوى لكل ميناء | 8 |
| ارتفاع الحزمة (بوصة) | 0.260 |
| ارتفاع الحزمة (مم) | 6.60 |
| طول الحزمة (بوصة) | 0.697 |
| طول الحزمة (مم) | 17.7 |
| عرض الحزمة (بوصة) | 0.496 |
| عرض الحزمة (مم) | 12.6 |
| يتحول نسبة RX | 1CT: 1CT |
| يحول نسبة TX | 1CT: 1CT |
لماذا أخترتنا
الشركة الرائدة في العالم لموصل RJ45 المتكامل والمحولات المغناطيسية المنفصلة
شهادة احتراف
• ISO 9001: 2008
• شهادة UL
• الوصول إلى Cetitifaction
•بنفايات الامتثال
• السياسة البيئية النشطة
100 ٪ ضمان Qualtiy
• صنعت تحت ضوابط صارمة.
• 100 ٪ اختبار (ليس فقط اختبار دفعة)
• LINK-PP هو OEM من TE (تايكو) لمدة 9 سنوات
• عميل ناجح: شركة Texas Instruments: شركة Samsung Cisco Siemens وشركة Intel…
• LINK-PP هو المورد المفضل من TI (Texas Instruments)
• ضمان الجودة: 6 سنوات
تنافسية الأسعار والخدمة
• سعر تنافسي أكثر من Pulse Tyco Halo و Amphenol
• وقت التسليم: 2-3 أسابيع بعد أوامر
• عينات مجانية متاحة
• تقديم تصميم جديد لمتطلبات العملاء
• 90 ٪ من تكلفة الشحن عن طريق DHL UPS DEDEX أو TNT
LINK-PP سياسة الشركة
• هدف الشركة هو تحقيق أعلى مستوى من رضا العملاء
من خلال التحسينات المستمرة في الجودة والتسليم والخدمة
• تلتزم LINK-PP وتتوقع أداء الجودة من كل موظف
• معيار الشركة هو المنتجات والخدمات الخالية من العيوب
| وصف الاختبار | SPEC | 1 | 2 | 3 | اختبار FREQ. | |||||||||||
| T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | |||||
| OCL (اختبار بواسطة TH2818) | 350uH MIN | 620 | 609 | 580 | 594 | 602 | 597 | 605 | 600 | 576 | 563 | 578 | 580 | 100KHz 0.1V 8mA | ||
| تحويل نسبة (اختبار بواسطة TH2818) | 1CT:1CT | حسنا | حسنا | حسنا | حسنا | حسنا | حسنا | حسنا | حسنا | حسنا | حسنا | حسنا | حسنا | --- | ||
| خسارة الإدراج (اختبار بواسطة HP8712ET) | -1.0 ديسيبل ماكس | -0.30 | -0.29 | -0.27 | -0.25 | -0.38 | -0.35 | -0.33 | -0.35 | -0.30 | -0.28 | -0.31 | -0.29 | 1-100MHz | ||
| خسارة العائد (اختبار بواسطة HP8712ET) | -18dB MIN | -22،7 | -23،4 | -22،2 | -21،8 | -23،0 | -22،9 | -23،4 | -21،8 | -20،6 | -21،2 | -21،4 | -20،2 | 1-40MHz | ||
| -16dB MIN | -19،4 | -17،9 | -18،6 | -19،3 | -17،9 | -17،8 | -18،3 | -18،5 | -18،7 | -18،0 | -18،4 | -18،0 | 50MHZ | |||
| -12dB MIN | -16،1 | -15،6 | -15،5 | -15،8 | -15،8 | -15.1 | -15،8 | -15،5 | -15،3 | -15،2 | -15،6 | -15،4 | 60-80MHz | |||
| -10dB MIN | -15.0 | -15.1 | -15.0 | -15.0 | -14،9 | -14،3 | -14،1 | -14،3 | -15،2 | -15.0 | -15.0 | -15.1 | 100MHZ | |||
| الحديث المتبادل (اختبار بواسطة HP8712ET) | -45dB MIN | -52،1 | -50،3 | -49،8 | -48،9 | -49،3 | -50،3 | 30MHZ | ||||||||
| -40dB MIN | -44،7 | -43،9 | -44،0 | -42،9 | -43،4 | -44،2 | 60MHZ | |||||||||
| -35dB MIN | -39،8 | -38،6 | -38،1 | -38،7 | -39،5 | -38،9 | 100MHZ | |||||||||
| DCMR (اختبار بواسطة HP8712ET) | -43dB MIN | -58،3 | -57،6 | -56،4 | -56،0 | -58،7 | -56،9 | -57،2 | -56،7 | -50،2 | -51،6 | -50،9 | -51،3 | 30MHZ | ||
| -37dB MIN | -44،6 | -44،2 | -40،9 | -39،8 | -43،1 | -42،7 | -45،0 | -43،9 | -42،5 | -41،8 | -42،5 | -41،8 | 60MHZ | |||
| -33dB MIN | -38،2 | -37،5 | -35،9 | -35،6 | -37،3 | -36،0 | -38،7 | -38،3 | -37،9 | -37،6 | -38،2 | -37،9 | 100MHZ | |||
| Hipot (اختبار بواسطة WB2670A) | 1500Vrms | حسنا | حسنا | حسنا | حسنا | حسنا | حسنا | حسنا | حسنا | حسنا | حسنا | حسنا | حسنا | PRI TO SEC | ||
