تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO

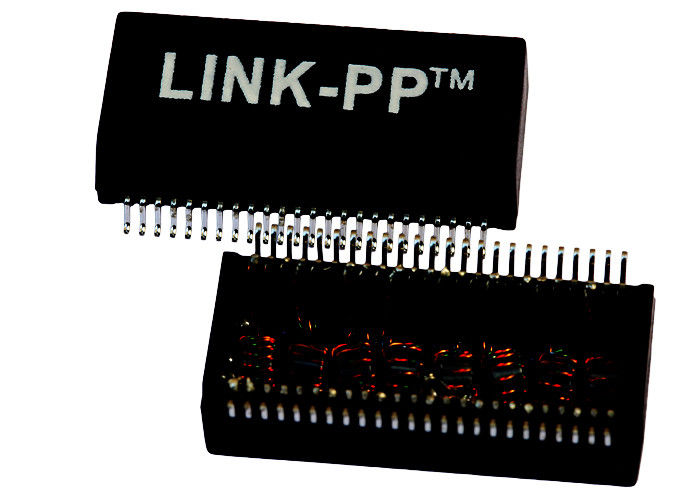

رقم الموديل: H40520SN
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
pn: |
H40520SN |
نوع المحول: |
10/100 ميغابايت في الثانية 4 منافذ |
يتحول نسبة: |
1:1 |
قاعدة نوع: |
مصلحة الارصاد الجوية |
حجم / البعد: |
28.45mmX16.00mm |
ارتفاع - جلوسا (ماكس): |
5.72 ملم |
Archivi Disponibili: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |
pn: |
H40520SN |
نوع المحول: |
10/100 ميغابايت في الثانية 4 منافذ |
يتحول نسبة: |
1:1 |
قاعدة نوع: |
مصلحة الارصاد الجوية |
حجم / البعد: |
28.45mmX16.00mm |
ارتفاع - جلوسا (ماكس): |
5.72 ملم |
Archivi Disponibili: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |
1.4 Ports Lan Transformer
2. البنية الأساسية: حلقية
3.100base-t المحولات
4.SMD، 40pins
10/100 BASE QUAD PORT PULSE TRANSFORMERS
وصف:
محولات مغناطيسية جيجابت إيثرنت أحادية المنفذ
| الوضعية | LAN ETHERNET (غير PoE) |
| AutomDX | نعم فعلا |
| تعليق | بنفايات المتوافقة LPXXXXNL |
| التكوين RX | T، C |
| التكوين TX | T، C |
| اعمال بناء | نقل العفن |
| النوى لكل ميناء | 4 |
| عدد المنافذ | QUAD |
| PCB | لا الكلور |
| صفقة | SMT |
| ارتفاع الحزمة (بوصة) | 0.225 أو غيرها |
| ارتفاع الحزمة (مم) | 5.715 أو غيرها |
| طول الحزمة (بوصة) | 1.12 أو غيرها |
| طول الحزمة (مم) | 28.448 أو غيرها |
| عرض الحزمة (بوصة) | 0.63 أو غيرها |
| عرض الحزمة (مم) | 16.002 أو غيرها |
| بنفايات المتوافقة | YES-بنفايات-6 |
| سرعة | 10/100 / 1000BASE-TX |
| درجة الحرارة | 0 إلى 70 / -40 إلى +85 |
| يتحول نسبة RX | 1CT: 1CT |
| يحول نسبة TX | 1CT: 1CT |
| الرئيسية P / N | LP1164NL ، إلخ |
المواصفات الكهربائية (25):
1. يتحول Ratio50KHz ، 0.5V
جانب رقاقة: خط جانبي = 1CT: 1CT + _2٪
2. الحث (Ls) 100KHz ، 0.1V ، 12mA DC Bias:
الجانب رقاقة: 350uH دقيقة
3. خسارة الإدراج1-100MHz: -1.4dB كحد أقصى
4. Return Loss1-30MHz: -16dB Min
40 ميجاهرتز: -14.4dB مين
50 ميجاهرتز: -13.1 ديسيبل دقيقة
60-80 ميغاهرتز: -12dB مين
100 ميغاهرتز: - 10dB مين
5. التفاضلية إلى رفض الوضع المشترك:
30 ميجاهرتز: -45dB مين
60 ميجاهرتز: -40dB مين
100 ميغاهرتز: - 35dB دقيقة
6. Crosstalk30MHz: -40dB مين
60 ميجاهرتز: -35dB مين
100 ميغاهرتز: - 30dB دقيقة
7. مرحبا وعاء: 1500Vrms دقيقة
التطبيقات:
يستخدم لشبكة ومعدات الاتصالات مثل HUB ، بطاقة PC ، Switch ، Router ، PC Mainboard ، SDH ، PDH ، هاتف IP ، مودم xDSL
شهادة احتراف:
• ISO 9001: 2008
• شهادة UL
• الوصول إلى Cetitifaction
• بنفايات الامتثال
• السياسة البيئية النشطة
100 ٪ ضمان Qualtiy:
• صنعت تحت ضوابط صارمة.
• اختبار 100 ٪ (ليس فقط اختبار دفعة)
• LINK-PP هو OEM من TE (تايكو) لمدة 10 سنوات
• عميل ناجح: شركة Texas Instruments: شركة Samsung Cisco Siemens وشركة Intel…
• LINK-PP هو المورد المفضل من TI (Texas Instruments)
• ضمان الجودة: 7 سنوات
