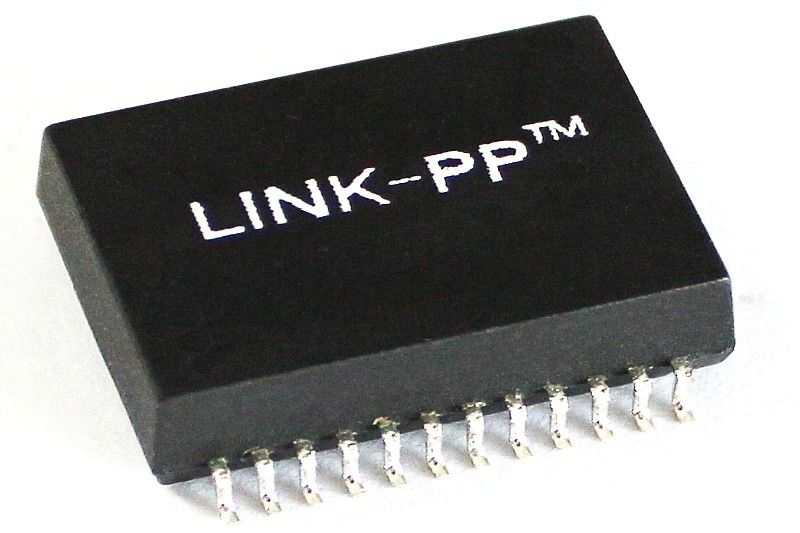

S558-5500-68 SMT محول LAN دعم 1000BaseT 60W PoE

S558-5500-68 SMT محول LAN دعم 1000BaseT 60W PoE

تم تصميم هذا المحول المغناطيسي S558-5500-68 LAN لشبكات 1000BaseT. يحتوي على تصميم منفذ واحد ويدعم نقل طاقة 60W.تكنولوجيا التثبيت السطحي (SMT) يسمح لتركيب مريحملفه الشخصي القياسي وامتثال RoHS يجعله مناسبًا لتطبيقات مختلفة في نطاق واسع من درجات الحرارة التشغيلية من -40 °C إلى 85 °C.

تفاصيل سريعة

• معيار الشبكة:1000BaseT
• وظيفة PoE:يدعم نقل الطاقة 60W
• عدد الموانئ: تصميم منفذ واحد
• أسلوب التثبيت: تكنولوجيا تركيب السطح (SMT)
• التطبيق:مناسبة لشبكات 1000BaseT ، تدعم نقل الطاقة 60W
• نوع الملف:ملف تعريف قياسي
• نطاق درجة حرارة العمل:-40°C إلى 85°C
• الامتثال لـ RoHS:تتوافق مع معايير RoHS البيئية

محولات مغناطيسية جيجابيت إيثيرنيت ذات منفذ واحد

المواصفات الكهربائية@25°C:

1. يدور نسبة 50 كيلو هرتز، 0.5 فولت
جانب الشريحة: جانب الخط=1CT: 1CT+_2%
2الحد من الحرارة ((Ls) 100 كيلو هرتز، 0.1 فولت، 12mA تعصب متزامن:
جانب الشريحة: 350uH Min
3خسارة إدخال 1-100 ميغاهرتز: -1.4 ديسيبل
4خسارة العودة 1-30 ميغا هرتز: -16 ديسيبل دقيقة
40 ميغا هرتز: -14.4 ديسيبل دقيقة

50 ميغاهرتز: -13.1 ديسيبل دقيقة
60-80 ميغاهرتز: -12 ديسيبل دقيقة
100 ميغاهرتز: -10 ديسيبل دقيقة
5التفاضل عن رفض الوضع المشترك:
30 ميغاهرتز: -45 ديسيبل دقيقة
60 ميغاهرتز: -40 ديسيبل دقيقة
100 ميغا هرتز: -35 ديسيبل دقيقة
6- 30 ميغا هرتز - 40 ديسيبل دقيقة
60 ميغاهرتز: -35 ديسيبل دقيقة
100 ميغاهرتز: -30 ديسيبل دقيقة
7- عالية القوة: 1500Vrms دقيقة

الخيارات الميكانيكية

1. ضغط علامة التبويب لأسفل من ضغط علامة التبويب لأعلى
2. مع أو بدون مصابيح LED (وألوان مزدوجة)
3. مزيج من منفذ RJ45 و USB
4. نسخ منخفضة الوضوح تحت 0.5 بوصة من الارتفاع
5. إصدارات الارتفاع الميكرو أقل من 0.45 بوصة من الارتفاع
6. إصدارات تركيب وسط الطائرة تحت 0.40 بوصة من الارتفاع
7. التعبئة العمودية
