تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: SI-16004-F
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25 ك
الأسعار: $0.09-$1.85
تفاصيل التغليف: اختياري
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3000000 شهريا.
تفاصيل سريعة
خاص لجسر إيثرنت اللاسلكي من نقطة إلى نقطة
منفذ واحد ، تكوينات متعددة المنافذ والتكويم (من خلال حفرة)
يقلل من عدد المكونات ليتم وضعها على اللوح
يحرر مساحة اللوحة ويوفر حماية للإشارة
الحد من الضوضاء في نظام محلل شبكة إيثرنت
موثوقية محسنة وأداء مثالي للنظام
فوائد وجود مسارات إشارة أقصر ومكاسب موثوقية من أنظمة تحتوي على مكونات أقل
يساعد الشركات المصنعة للوصول إلى أهدافها في خفض التكاليف
مواصفات
مميزات | SI-16004-F عمودي RJ45 جاك 10/100 BASE-T MAGNETIC MODULE عبر LPJD4012DNL |
| 2) SMD ، THT و THT مع USB | |
| 3) 350μH دقيقة ، OCL مع التحيز 8MA | |
| 4) تتوافق مع IEEE 802.3 | |
5) نطاق درجة الحرارة الموسعة 0 درجة مئوية ~ 70 درجة مئوية (أو -40 درجة مئوية ~ + 85 درجة مئوية) متاح | |
| 6) PoE / PoE + (350mA ~ 720mA) | |
| تشغيل / تطبيق | × مودم DSL |
| EMbedded PC | |
| تطبيقات الشبكة المحلية | |
| المحور، راوتر، مفاتيح | |
| AVR، DVR | |
| الخصائص الكهربائية | |
| محمية | مع / بدون |
| ميزات الإنهاء | |
| الاصبع EMI | مع / بدون |
| طريقة الإنهاء | اللحيم |
| ملامح الجسم | |
| يؤدى | مع / بدون |
| EMI Fingers - Top and Sides | مع / بدون |
| توجيه مزلاج | الشريط UP / أسفل |
| طول ذيل ثنائي الفينيل متعدد الكلور | 3.5 ± 0.5mm و |
ارتفاع فوق المجلس | اختياري |
| ميزات الاتصال | |
| مسبقة | نعم فعلا |
| نوع إنهاء الاتصال | من خلال ثقب |
| نمط الموصل | جاك |
عدد النوى | 8 |
| معايير الصناعة | |
| عملية لحام خالية من الرصاص | موجة لحام قادرة على 265 درجة مئوية |
| RoHS / elv الامتثال التاريخ | كان دائما بنفايات المتوافقة |
| شروط الاستخدام | |
| ينطبق على | لوحة الدوائر المطبوعة |
| الظروف البيئية | مكتب / أماكن |
| درجة حرارة التشغيل (درجة مئوية) | 0 درجة مئوية ~ 70 درجة مئوية / -40 درجة مئوية ~ + 85 درجة مئوية |
| ميزات أخرى | |
| الدائرة المغناطيسية | 3D15 |
| مؤشر الحالة | يؤدى |
| لون الصمام الأيسر | اختياري |
| اللون LED الأيمن | اختياري |
| فصل مكثف | مع / بدون |
| خلفي التبويب PCB الأرض | مع / بدون |
| كمية الرصاص سينجال | 8 |
جداول البيانات | استفسار بالبريد الإلكتروني إلى Summer@link-PP.com |
| اسم آخر | LPJD4012DNL |
LINK-PP RJ45 صمم لبيجلبون الأسود من صك تكساس
http://www.ti.com/tool/beaglebk#0
منصة تطوير منخفضة التكلفة ومفتوحة المصدر ومدعومة بالمجتمع لمطوري معالجات ARM® Cortex ™ -A8 وهواة.
LINK-PP ------------ المورد المعين والداعم للنظام جزءا لا يتجزأ من Ti
يمكننا أيضا أن نجعل هذه الجزء رقم أدناه | |||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||

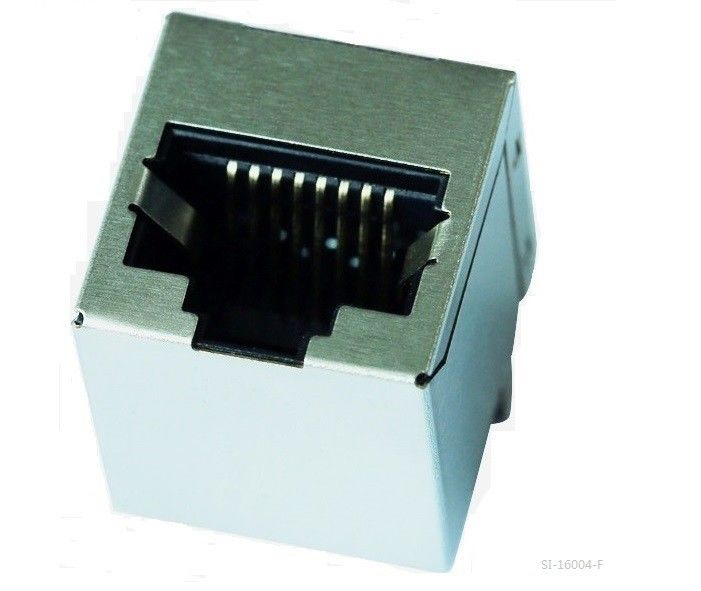

| SI-16004-F عمودي RJ45 جاك 10/100 BASE-T MAGNETIC MODULE AcrossLPJD4012DNL | |
| اكتب PCB Mount | الظهور الثقب (THT) |
| عدد المنافذ | 1 و 2 و 4 منافذ و 2 × 1 قابلة للتكديس و 2 × 2 و 2 × 4 و 2 × 6 و 2 × 8 |
| درع و Unshield | متوفر في Shield و Unshield |
| نوع الموصل | RJ45 |
| بو | الطاقة عبر إيثرنت المتكاملة أو بدون |
| المغناطيسية | المغناطيسي المتكامل |
| المغنطيسية السرعة | Magnetics 10 / 100Mbps أو 1000Mbps |
| التعبئة والتغليف | خيارات صينية |
| تبويب الموقع | تبويب وخيارات التبويب لأسفل |
| لون LED | اختياري |
| عدد المراكز | 8 و 10 المراكز أو غيرها |
| عدد الاتصالات | 8 و 10 اتصالات أو غيرها |
| بنفايات المتوافقة | نعم فعلا |
| درجة حرارة اللحام | 230 to 240 degr.C 5-10 SECONDS |
| لحام عالية درجة الحرارة الخيار | 260 degr.C 5-10 SECONDS |
| خيار درجة حرارة عالية | -40 إلى +85 درجة فهرنهايت |
| درجة حرارة التشغيل | من 0 إلى 70 درجة مئوية |
