تفاصيل المنتج
مكان المنشأ: غوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: ISO 9001,ISO 14001,UL,SGS,REACH168
رقم الموديل: 5-2337992-3
شروط الدفع والشحن
الحد الأدنى لكمية: 1PCS
الأسعار: $0.09-$1.83
تفاصيل التغليف: 50 قطعة / صينية
وقت التسليم: 5-7 أيام
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 6000 ألف قطعة/شهر
النوع: |
RJ45 جاك ماج |
تكوين المنفذ: |
منفذ واحد |
جنس: |
جاك أنثى |
تكوين الميناء: |
1X1 |
عدد المواقع / الاتصالات لكل ميناء: |
8p8c |
التدريع: |
محمية، أصابع EMI |
فئة الأداء: |
القط 5 |
أسلوب التركيب: |
من خلال ثقب اللحام |
زاوية التركيب: |
زاوية مستقيمة |
لون LED L/R: |
أخضر / أصفر |
اتجاه علامة التبويب: |
تبويب |
التطبيق: |
10/100 قاعدة تي بو |
مواد الاتصال: |
سبائك النحاس |
تصفيح الاتصال: |
ذهب |
تصنيف القابلية للاشتعال: |
UL 94 V-0 |
دورات التزاوج: |
750 دورة |
النوع: |
RJ45 جاك ماج |
تكوين المنفذ: |
منفذ واحد |
جنس: |
جاك أنثى |
تكوين الميناء: |
1X1 |
عدد المواقع / الاتصالات لكل ميناء: |
8p8c |
التدريع: |
محمية، أصابع EMI |
فئة الأداء: |
القط 5 |
أسلوب التركيب: |
من خلال ثقب اللحام |
زاوية التركيب: |
زاوية مستقيمة |
لون LED L/R: |
أخضر / أصفر |
اتجاه علامة التبويب: |
تبويب |
التطبيق: |
10/100 قاعدة تي بو |
مواد الاتصال: |
سبائك النحاس |
تصفيح الاتصال: |
ذهب |
تصنيف القابلية للاشتعال: |
UL 94 V-0 |
دورات التزاوج: |
750 دورة |
1مادة الصلة:
الهيكل: Lcp Black Ul94 V-0
إدراج: Lcp Black Ul94 V-0
درع: نحاس
طبقة الدرع: النيكل
الاتصال: سبيكة النحاس
طبقة التلامس: الذهب الانتقائي، الحد الأدنى 0.76hm (30 μ Inch) في منطقة التلامس.
أكثر من دقيقه 1.27 ميل (50 ميكروإنش) النيكل
طلاء الدبوس: 3.05hm (120μInch) القصدير 0over 1. 27hm (50μI Nch) النيكل بشكل عام
طلاء الدبوس الحاجز: النيكل
2قد يتم حذف الدبوس غير متصل كهربائياً
3. Rj45 التجاويف تتوافق مع T0 Fcc القواعد واللوائح الجزء 68،
4يوصى بالجزء لعملية لحام التدفق العائلي الحرارة القصوى: +260 درجة مئوية، ماكس 10 ثانية
5درجة حرارة التشغيل: T= -40°C إلى +85°ج
6درجة حرارة التخزين: T= -40°C إلى +85°C
7ما لم يحدد خلاف ذلك، انظر الجدول للتسامحات لجميع الأبعاد
8(جاك كونفيرانس)
اتجاه علامة التبويب: فوق
9التعبئة والتغليف:
| سلسلة المنتجات |
PoE RJ45 ماججاك |
|---|---|
| نسبة الدوران | (P1 ~ P2): ((J1 ~ J2) = 1:1土2% @ 100kHz (P3~P6): ((J3~J6) = 1:1士2% @ 100kHz |
| الحثية الأساسية | 350μH MIN @ 100kHz0.1 فولت 8mA DC BIAS |
| مقاومة التيار المباشر | 1.2 0HMS ماكس |
| خسارة الإدراج | 1 -100 ميغا هرتز: -1،2 ديسيبل ماكس |
| خسارة العائد | 1- 30 ميه هرتز: 16 ديسيبل MIN. 30- 60 ميغاهرتز:-12 ديسيبل MIN. 60- 80 ميغاهرتز: 10 ديسيبل MIN. |
| المحادثة المتقاطعة | 1 -100 ميغا هرتز: 27.1 ديسيبل |
| الوضع الشائع إلى الوضع الشائع | 1-100MHz: 30dB MIN. |
| العزلة | PHY الجانب إلى الجانب: 500VAC |
| التيار المباشر / الجهد المسموح به - PSE PINS | 720mA @ 57V ((متواصلة) |
• الاتصالات الصناعية و إيثيرنت
• الآلات الصناعية
• معدات الإنتاج الصناعي
• معدات الاختبار الآلية

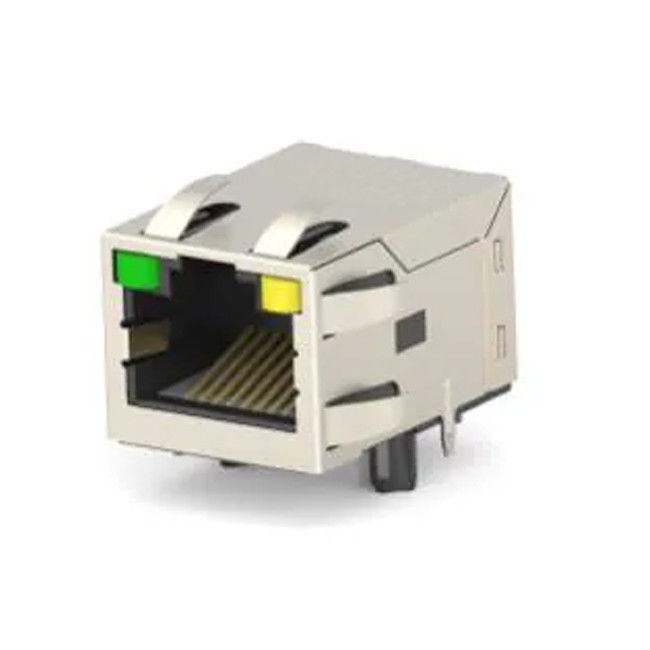

جاك RJ45 المحمي مع مغناطيسية متكاملة ميزة قذائف النحاس، وتوفير الاستمرارية لتطبيقات EMC (التوافق الكهرومغناطيسي). عندما يتم اقترانها مع المقابلة RJ45 محمي المقابلة،يتم تحقيق استمرارية الحماية والأرضيةعندما يتم لحام الحوائط الدرع إلى لوحة الكمبيوتر، فإنها توفر الاستمرارية الكهربائية إلى أي مسار أرضي على لوحة الكمبيوتر، وحيثما ينطبق،أشرطة الأرض على الدرع توفر الاستمرارية الكهربائية إلى أي مسار الأرض من خلال لوحة المعدات.
