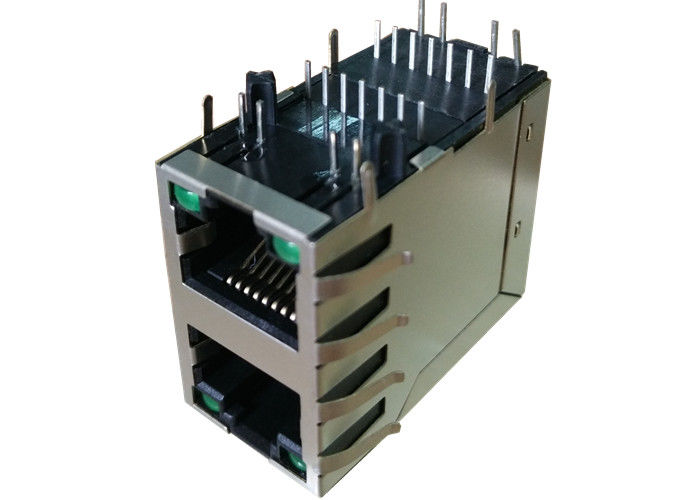

DA1T102B1 Rj45 2x1 Stacked Integrated Gigabit Ethernet Modular Jack

DA1T102B1 Rj45 2x1 Stacked Integrated Gigabit Ethernet Modular Jack

10/100/1000 Base-T RJ45 2x1 موصل مغناطيسي متكامل

1. يتوافق مع متطلبات معايير IEEE 802.3ab.
2.RJ-45 موصل متكامل مع محول / مقاومة المقاوم / مكثف الجهد العالي.
3.Size نفس موصل RJ-45 لتوفير مساحة مجلس الكلور.
4. الحد من الإشعاع EMI لتحسين أداء EMI.
5. تصميم للإرسال BASE 10/100/1000 عبر كابل UTP-5.
6. التوافق مع متطلبات بنفايات.
7. درجة حرارة التشغيل: 0 إلى +70. ℃ ℃
8. نطاق درجة حرارة التخزين: -25 إلى +85.

تصميم الموديل : 【DA1T102B1】

نموذج الإنتاج الضخم : 【LPJXXXXNL】

MAG.REVERSE LATCH،

الصمام اختياري. EMI-finger اختياري.

وصف

1. ميزات نوع المنتج:

1) نوع المنتج = رابط
2) نوع جاك = RJ45
3) الملف الشخصي = قياسي
4) اتجاه تصاعد ثنائي الفينيل متعدد الكلور = الإدخال الجانبي (الزاوية اليمنى) / دخول أعلى (عمودي)

2. مرفق الميكانيكية:
1) تكوين جاك = 1 × 1

3. الخصائص الكهربائية:
1) محمية = نعم

4. إنهاء الميزات ذات الصلة:
1) إصبع EMI - أسفل = بدون
2) طريقة الإنهاء = اللحيم

5. الهيئة المتعلقة الميزات:
1) تكوين منفذ = واحد / متعدد
2) EMI Fingers -Top and Sides = With / Without
3) توجيه مزلاج = قياسي - مزلاج لأسفل
4) طول الذيل ثنائي الفينيل متعدد الكلور

6. الاتصال المتعلقة الميزات:
1) تم التحميل مسبقًا = نعم
2) نوع إنهاء الاتصال = من خلال ثقب / سطح جبل

7. الإسكان المتعلقة الميزات:
1) نمط موصل = جاك

8. معايير الصناعة:
1) الامتثال RoHS / ELV = متوافق مع RoHS ، ELV المتوافقة
2) عمليات لحام خالية من الرصاص = موجة اللحيم قادرة على 240 درجة مئوية ،

موجة لحام قادرة على 260 درجة مئوية ، وجع موجة قادرة على 265 درجة مئوية

إعادة تدفق لحام اختياري.
3) تاريخ الامتثال RoHS / ELV = دائما متوافق مع RoHS

9. تحديد الهوية:
1) Left LED Color (Position # 1) = Green - 250 ohm resistor
2) اللون LED الأيمن (المركز # 2) = أخضر - مقاومة 250 أوم

10. شروط الاستخدام:
1) ينطبق على = لوحة الدوائر المطبوعة
2) الشروط البيئية = مكتب / أماكن العمل
3) درجة حرارة التشغيل (درجة مئوية) = 0 - 70 / - 40 - +85

11.Hipot:

1500Vrms MIN

تطبيقات للمستخدم النهائي

مصممة لدعم التطبيقات ، مثل مودم ADSL ، LAN-on-Motherboard. N etworking ومعدات الاتصال مثل HUB ، بطاقة PC ، Switch ، Router ، PC Mainboard ، SDH ، PDH ، هاتف IP ، مودم xDSL ، حلول مركز الاتصال ، مجموعة أجهزة فك التشفير المعقدة ، إعدادات بوابة الاتصالات عبر بروتوكول الإنترنت ، بروتوكول عبّارة الحدود ، مفتاح إيثرنت سريع. ..
