تفاصيل المنتج:
شروط الدفع والشحن:
|
مادة رفض: | H2260FNL / XF35066B | صنف: | بو مغناطيسي، 10 / 100BASE-TX الصوت عبر بروتوكول الإنترنت وحدة |
---|---|---|---|
يتحول نسبة: | 1CT: 1CT | متزايد: | جبل سطحيّ |
حجم / البعد: | 12.7MM X 9.3MM | ارتفاع - جلوسا (ماكس): | 6.20MM |
Archivi Disponibili: | PDF / 3D / ISG / STP / خطوة / ورقة البيانات | ||
تسليط الضوء: | ,إيثرنت محول,ethernet transformer |

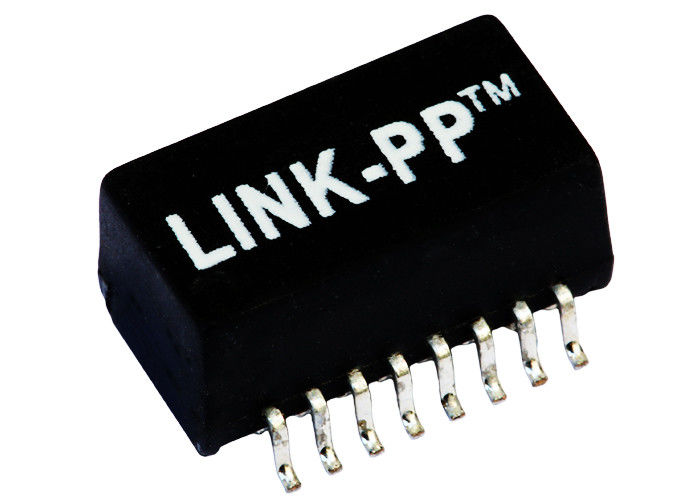

H2260FNL / XF35066B | 1: 1 محول إيثرنت | مرشح سريع لان | 10/100 Base-T SMD |
الوصف الرئيسي:
H2260FNL الطاقة عبر الإيثرنت XF35066B 10 / 100BASE-TX VoIP Magnetics Modules
Single Port 10 / 100Base-t Transformer XF35066B
10/100 Base-T POE Transformer Modules H2260FNL
إيثرنت POE Single Port Transformer XF35066B
RoHS ذروة انخفاض درجة حرارة التصنيف 245 درجة مئوية
أداء متوافق مع IEEE 802.3af / ANSI X3.263
☛ IEEE802.3af المتوافقة
☛ UL / EN60950 معترف به
☛ اختبار 100 ٪ الكهربائية
☛ 1500Vrms Hi-Pot
☛ براءة اختراع الإطار فتح براءة اختراع
☛ مصمم وصانع لمدة 18 عاما.
☛ 2500 عمل ، 4 نباتات
☛ بالتأكيد تمرير محول شبكة Fluke
☛ المخزون أو 4 أسابيع.
☛ تصميم مرن وفقا لمعلومات العملاء المطلوبة دون أي رسوم exral.
عدد المنافذ | تطبيقات | يتحول نسبة | الطاقة عبر الإيثرنت |
ميناء واحد | 10 / 100BASE-T | 1: 1 | إشارة POE Xfrmr |
التعبئة والتغليف | اتجاه علامة التبويب | تركيب نوع | الاتصال النهاية |
بكرة ، كرتون | - | SMT / SMD | - |
رقم الدبابيس | التدريع | عزل الجهد | لون LED |
16 دبابيس | - | 1500 Vrms | --- |
ملاحظات:
1. مصممة لدعم التطبيق ،
مثل SOHO (أجهزة المودم ADSL) و LAN-on-Motherboard (LOM) والمحور والمفاتيح.
2. مع مختلف نسب الدوران.
3.RoHS "NLE" ذروة جندى تصنيف 245 ℃.
المواصفات الكهربائية @ 25 ℃
1. نسبة القطارات:
TX = 1CT: 1CT RX = 1CT: 1CT
2.OCL: 350uH MIN
@ 100KHz، 100mV، 8mADC Bias
فقدان 3.Insertion:
0.1-100 ميجاهرتز: -1.0 ديسيبل ماكس
4. خسارة العودة (ديسيبل TYP):
30 ميجاهرتز: -18 60 ميجاهرتز: -14
80MHz: -12
5.Crosstalk (ديسيبل TYP):
30 ميجاهرتز: -35 60 ميجاهرتز: -35
100MHZ: -35
6.DCMR (ديسيبل TYP):
30 ميجاهرتز: -40 50 ميجاهرتز: -40
100MHZ: -40
7. عزلة الجهد: 1500Vrms MIN
8. درجة حرارة التشغيل: 0 ℃ ~ 70 ℃.
H2260FNL 1port POE 1: 1 10/100 Transformers Audio Signal POE Xfrmr XF35066B | ||
---|---|---|
H2260FNL | DA4T103A3 | XF35066B |
KLU1T041C-43 LF / LU1T041C-43 LF | H2009NL | LU4T041A LF |
KLU1T516-34 LF / LU1T516-34 LF | DA4T103U2 | KLU1S041F-43 LF |
H2260FNL | TG111-E032NYRL | KLU1S041X-43 |
KLU1T041-43 LF / LU1T041-43 LF | DA4T104A1 | KLU1S516-34 LF |
H2260FNL | XF35066B | S558-5999-T3-F |
TG111-E032NYRL | DA4T10303 | XF35066B |
KLU1T516-43 LF / LU1T516-43 LF | DA4T10304 | KLA1S109M-43 LF |
HX2009NL / LA1S109-43 LF | S558-5999-T3-F | H2009NL |
H2260FNL | DA4T103N3 | TG111-E032NYRL |
S558-5999-T3-F | H2009NL | S558-5999-T3-F |
KLU1S041C-43 LF / LU1S041C-43 LF | TG111-E032NYRL | KLA1S109-34 LF |
HX2009NL / LU1S041CM-43 LF | XF35066B | KLA1T109 LF |
S558-5999-T3-F / LU1S041CX-34 LF | S558-5999-T3-F | TG111-E032NYRL |
