تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: ISO 9001,ISO 14001,UL,SGS,REACH168
رقم الموديل: LPJ19911ADNL
وثيقة: LPJ19911ADNL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 60pcs
الأسعار: $0.75
تفاصيل التغليف: 60pcs / tray ، أو بكرة الحزمة
وقت التسليم: في سفينة الأسهم اليوم
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 50 مليون قطعة/شهر
علامات تجارية متوافقة: |
يستحق |
عدد المنافذ: |
1X1 |
مزلاج: |
أعلى |
معدل البيانات: |
100-base-t |
بو: |
غير |
خيار الصمام: |
مع |
علامات التبويب: |
مع |
نوع التركيب: |
smt |
نوع اللحام: |
العود |
نطاق درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
علامات تجارية متوافقة: |
يستحق |
عدد المنافذ: |
1X1 |
مزلاج: |
أعلى |
معدل البيانات: |
100-base-t |
بو: |
غير |
خيار الصمام: |
مع |
علامات التبويب: |
مع |
نوع التركيب: |
smt |
نوع اللحام: |
العود |
نطاق درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |

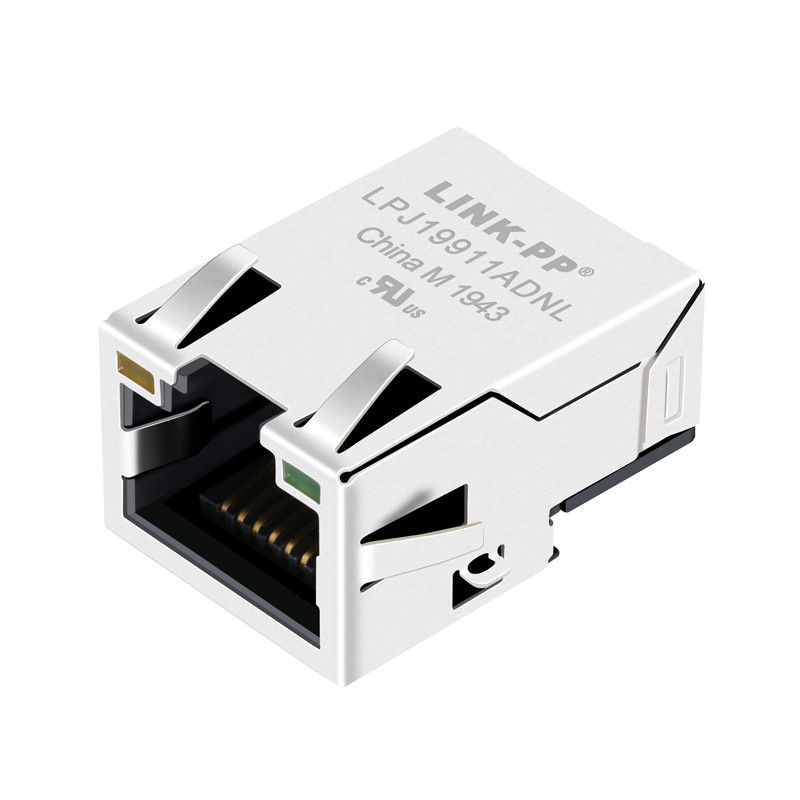

LPJ19911ADNL SMT RJ45 مع مغناطيسية متكاملة 10/100BASE-T ، إصبع الربيع EMI ، خيار LED ، متوافق مع إعادة التدفق ، -40 ′′ + 85 ° C. ورقة بيانات ومراجع متقاطعة.
...LPJ19911ADNLهو مرفق SMT RJ45 ذات منفذ واحد منخفض مع مغناطيس 10/100BASE-T ومؤشرات LED مدمجة. إنه يدمج طيات الاختناق الشائعة والتحولات (نسبة الدوران 1CT:1CT) تلبي متطلبات عزل وربط Fast Ethernet النموذجية، في حين أن علامات تحميل إصبع الربيع EMI توفر خيارات تأرض الهيكل للحد من الانبعاثات المشعة.تم تحسين المرفق لمجموعة SMT reflow مع ملف تعريف IR reflow الموصى به ومصنّف للعمل من-40 °C إلى +85 °C، مما يجعلها مناسبة للتطبيقات الصناعية والاتصالات والشبكات المدمجة حيث هناك حاجة إلى أداء حراري قوي والإنتاج الآلي.
| المعلم | المواصفات |
|---|---|
| رقم الجزء | LPJ19911ADNL |
| نوع الجهاز | رابط SMT RJ45 مع مغناطيس متكامل |
| عدد الموانئ | 1 × 1 |
| توجيه القفل | فوق (تاب فوق) |
| نوع التثبيت | التركيب السطحي (SMT) |
| نوع اللحام | التدفق |
| معدل البيانات | 10/100BASE-T |
| دعم PoE | غير PoE |
| خيار LED | نعم (الرابط / النشاط) |
| حماية EMI | إم إيه ريسبرغ إصبع / علامات التبويب إم إيه |
| درجة حرارة العمل | -40 °C إلى +85 °C |
| الامتثال | متوافقة مع RoHS |
| البعد | الحجم |
|---|---|
| الطول | 21.60 ± 0.5 ملم |
| العرض | 15.6 ملم |
| الارتفاع (الجبهة) | 11.35 ملم |
| الارتفاع (الظهر) | 8.9 ملم |
| المعلم | المواصفات |
|---|---|
| نسبة الدوران | 1CT: 1CT ± 5% |
| حرارة الدوائر المفتوحة (OCL) | ≥ 350 μH @ 100 كيلو هرتز، 0.1 فولت، 8 mA تعصب DC |
| خسارة الإدراج | ≤ 1.2 ديسيبل (1100 ميغاهرتز) |
| خسارة العائد* | انظر ورقة البيانات (تعتمد على التردد) |
| الصوت المتقاطع | ≤ -30 ديسيبل (1100 ميه ز) |
| رفض الوضع المشترك (CMR) | ≤ -30 ديسيبل (1100 ميه ز) |
| العزل (PHY إلى الخط) | 1500 Vrms |
| درجة حرارة التشغيل (الكهربائية) | -40 °C إلى +85 °C |
*قيم خسائر العائد تعتمد على التكرار، يرجى الرجوع إلى ورقة البيانات الرسمية لجدول خسائر العائد الكامل.
| البند | المواصفات |
|---|---|
| درجة حرارة التسخين | 150 °C إلى 200 °C |
| وقت التسخين | 60 ️ 180 ثانية |
| درجة حرارة الاحتفاظ / الانغماس | 217 درجة مئوية |
| الوقت فوق 217 درجة مئوية | 60 150 ثانية |
| درجة الحرارة القصوى | 250 درجة مئوية (+0 / -5 درجة مئوية) |
| الوقت في الذروة | 5 ثواني |
| معدل التدفئة | ≤ 3 °C/s |
| معدل التبريد | ≤ 6 °C/s |
| الوقت الإجمالي لإعادة التدفق | ≤ 6 دقائق |
| المصنع | رقم الجزء المتوافق |
|---|---|
| إلكترونيات النبض | JXD1-1001NL |
| وورت إلكترونيك | 7498011122AR |
| وورت إلكترونيك | 7498011122 |
LPJ19911ADNL هو وصلة SMT RJ45 ذات منفذ واحد مع مغناطيسية 10/100BASE-T متكاملة ، وحالة LED ، وأصابع الربيع EMI (علامات التبويب للدرع) ، وآثار متوافقة مع SMT.مصممة لتوفير مساحة واجهات LAN على المستهلك، PCBs الصناعية والمتضمنة ، تم تصميم الجزء من أجل سلامة الإشارة الموثوقة ، وتشغيل درجة حرارة واسعة (-40 درجة مئوية إلى + 85 درجة مئوية) وتجميع SMT الآلي.
ج: 10/100BASE-T (Fast Ethernet). هذا التغيير غير مؤهل لـ PoE.
ج: نعم مصممة لتجميع SMT. اتبع ملف تعريف IR reflow المقدم وتحقق من صحة معجملك.
أ:-40 °C إلى +85 °C(وفقاً للمواصفات المقدمة).
الجواب: نعم تضمين رابط إلى ورقة بيانات/pdf الرسمية على صفحة المنتج وتوفير ملفات CAD STEP/2D القابلة للتنزيل إذا كانت متاحة.
