تفاصيل المنتج:
شروط الدفع والشحن:
|
مواصفات: | 7490100143 | P/N: | LP1197ANL |
---|---|---|---|
إيثرنت: | 10 / 100Base-T SMD | إجراء: | 13.08x14.99x3.68mm |
متزايد: | مصلحة الارصاد الجوية | عينات: | متاح |
Archivi Disponibili: | PDF / 3D / ISG / STP / خطوة / ورقة البيانات | ||
تسليط الضوء: | محول ثنائي المنفذ,محول ميناء رباعية |
1. 10 / 100Base-T Transformer لتطبيق بو
2. لان وحدات محول منفصلة
3. أبسط عنصر مغناطيسي لوضع androute على PCB
4. مصممة لتلبية متطلبات IEEE802.3u
5. الأبعاد: 12.70 × 7.15 × 6.20 مم
6. الوثيقة: PDF / Datasheet / 3D / IGS / Step / Stp

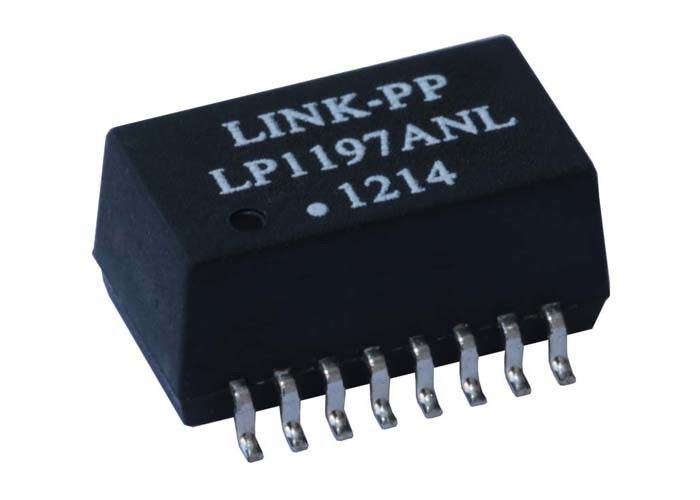

LINK-PP رقم الجزء | LP1197ANL | |
تصميم الموديل | 7490100143 | |
تطبيق لان | ايثرنت (NoN PoE) | |
النوى لكل ميناء | 2 | |
نوع المحول | DATACOM TRANSFORMER | |
ميزة تركيب | سطح جبل | |
ارتفاع الحزمة (مم) | 12.70 | |
طول الحزمة (مم) | 9.30 | |
عرض الحزمة (مم) | 6.20 | |
الوضعية | هدف عام | |
سرعة | 10/100 BASE-T | |
درجة الحرارة | 0 إلى 70 ℃ | |
يتحول نسبة RX | 1CT: 1CT | |
يحول نسبة TX | 1CT: 1CT |
المواصفات الكهربائية @ 25 ℃
1. يتحول نسبة
TX = 1CT: 1CT RX = 1CT: 1CT
2. OCL: 350uH مين
@ 100KHz، 100mV، 8mADC Bias
فقدان 3.Insertion:
0.1-100 ميجاهرتز: -1.2dB ماكس
4. خسارة العودة:
1-30 ميجاهرتز: -16dB MIN
40 ميجاهرتز: -14dB MIN
50 ميجاهرتز: -13dB MIN
60-80 ميغاهرتز: - 12dB MIN
5.Crosstalk:
30 ميجاهرتز: -45dB TYP
60 ميجاهرتز: -40dB TYP
100 ميجاهرتز: -35dB TYP
6. different ل رفض الوضع المشترك:
30 ميجاهرتز: -43dB MIN
60 ميجاهرتز: -37dB MIN
100 ميجاهرتز: -33dB MIN
7. عزل الجهد: 1500vrms
8. درجة حرارة التشغيل: -40 ℃ ~ 85 ℃.
التطبيقات:
1. RAID Disk Arrays
2. مفاتيح CompactPCI و PXI
3. فراغ عرض الفلورسنت
4. خراطيش الحبر والحبر
ميزة تنافسية:
الشركة الرائدة في العالم في توريد موصل RJ45 المتكامل ، المحولات المغناطيسية المنفصلة ووحدات الإرسال والاستقبال البصرية
1. 16 سنوات تجربة إنتاج ،
2. 1100 موظف ،
3. اختبار 100 ٪
4. وقت التسليم مرنة
