تفاصيل المنتج
مكان المنشأ: قوانغدونغ ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: 749013010
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
تخصيص: |
749013010 |
الجزء رقم: |
LP2019ANL |
واجهه المستخدم: |
10 / 100Mbps Power |
أسرة: |
محول الاتصالات |
دبابيس: |
16 دبابيس |
عينات: |
متاح مجانا |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / ورقة البيانات |
تخصيص: |
749013010 |
الجزء رقم: |
LP2019ANL |
واجهه المستخدم: |
10 / 100Mbps Power |
أسرة: |
محول الاتصالات |
دبابيس: |
16 دبابيس |
عينات: |
متاح مجانا |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / ورقة البيانات |

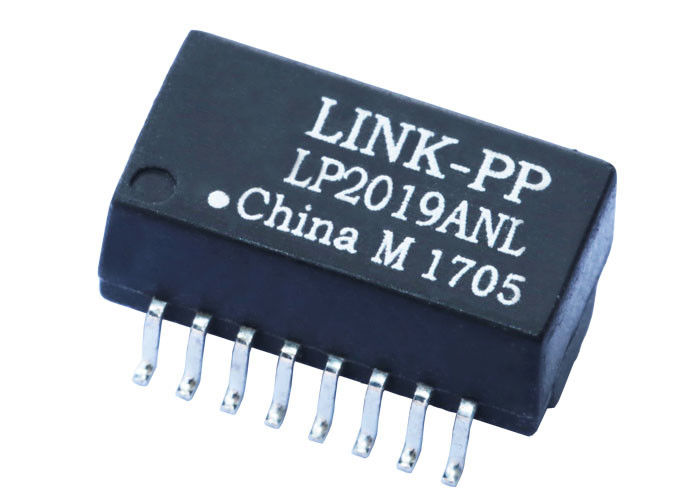

| LINK-PP LP2019ANL 100٪ CROSS 749013010 | |
| رقم الجزء LINK-PP | LP2019ANL |
| رقم الجزء النبضي | 749013010 |
| سرعة | 10 / 100BASE-T |
| عدد الموانئ | غير مرتبطة |
| التطبيق - LAN | إيثرنت (بو) |
| صفقة | مصلحة الارصاد الجوية |
| درجة الحرارة | -40 ℃ TO + 85 ℃ |
| AutomDX | نعم |
| تعليق | نفس الإصدار NL |
| تكوين RX | T ، C ، S |
| تكوين TX | T ، C ، S |
| اعمال بناء | إطار مفتوح |
| النوى لكل منفذ | 4 |
| ارتفاع العبوة (بالبوصة) | 0.244 |
| ارتفاع العبوة (مم) | 6.20 |
| طول العبوة (بالبوصة) | 0.50 |
| طول العبوة (مم) | 12.70 |
| عرض الحزمة (بوصة) | 0.402 |
| عرض العبوة (مم) | 10.20 |
| يتحول نسبة RX | 1 قيراط: 1 قيراط |
| يتحول نسبة TX | 1 قيراط: 1 قيراط |
المواصفات الكهربائية @ 25 ℃
1. نسبة الدوران:
TX = 1CT: 1CT RX = 1CT: 1CT
2- فقد الإدخال:
0.1-100 ميجا هرتز: -1.0 ديسيبل ماكس
3- خسارة العودة:
0.1-30 ميجا هرتز: MIN -18dB
30-60 ميجا هرتز: MIN -13dB MIN
60-80 ميجا هرتز: MIN -12dB MIN
4.التبادل:
0.1-100 ميجا هرتز: MIN -35dB MIN
5. DCMR:
30 ميجا هرتز: MIN -42dB MIN
60 ميجا هرتز: MIN -36dB
100 ميجا هرتز: MIN -33dB MIN
6. CMRR:
1-100 ميجاهرتز: -40 ديسيبل تايب
7.L: 1-3،6-8:
350uH MIN 100 كيلو هرتز 0.1 فولت 8 مللي أمبير
8.DCR: 1-3،6-8: 0.9 أوم ماكس
9.LK:
1-3 (التعادل: 16 + 14): 0.5uH ماكس 100 كيلو هرتز 0.1 فولت
6-8 (التعادل: 11 + 9): 0.5uH ماكس 100 كيلو هرتز 0.1 فولت
10.Cw/w:
(1-3) ، (16-14): 28pF MAX 100 كيلو هرتز 0.1 فولت
(6-8) ، (11-9): 28pF MAX 100 كيلو هرتز 0.1 فولت
11.عزل الجهد: 1500Vrms
12.درجة حرارة التشغيل: -40 ～ ～ + 85 ℃.
ملاحظات:
1. مصممة لدعم التطبيق ، مثل SOHO (ADSL
أجهزة المودم) و LAN-on-Motherboard (LOM) والمحور والمفاتيح.
2.السلطة عبر المغناطيسية إيثرنت (بو)
3.PoE القدرة الحالية: 350mA.
4. مع نسب مختلفة من المنعطفات.
5.RoHS "NL" تصنيف اللحام الذروة 255 ± 5 ℃.
