تفاصيل المنتج
مكان المنشأ: قوانغدونغ ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO

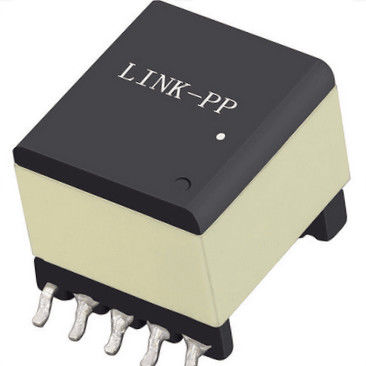

رقم الموديل: POE23PR-33ED
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
مواصفات: |
POE23PR-33ED |
قوة: |
23 واط |
الحث عند 0A: |
54 |
تسامح: |
10٪ |
Isat: |
3.2 أ |
محاثة التسرب ماكس: |
0.67 درجة مئوية |
جهد العزل: |
3.3 فولت ، 3.5 أ |
الإخراج الثانوي: |
PDF / 3D / ISG / Stp / الخطوة / ورقة البيانات / تنسيق Touchstone / معلمات S. |
دورة الحياة: |
أكثر من 20 عاما |
مواصفات: |
POE23PR-33ED |
قوة: |
23 واط |
الحث عند 0A: |
54 |
تسامح: |
10٪ |
Isat: |
3.2 أ |
محاثة التسرب ماكس: |
0.67 درجة مئوية |
جهد العزل: |
3.3 فولت ، 3.5 أ |
الإخراج الثانوي: |
PDF / 3D / ISG / Stp / الخطوة / ورقة البيانات / تنسيق Touchstone / معلمات S. |
دورة الحياة: |
أكثر من 20 عاما |
| تحديد | قوة (دبليو) | الحث عند 0A(µH) | تفاوت(٪) | Isat(أ) | DCR ماكس (مΩ) | |||
| بري | ثانية 1 | ثانية 2 | مساعد | |||||
| POE23PR-33ED | 23 | 54 | 10 | 3.2 | 62 | 6.5 | 6.5 | 58 |
| تسرب الحث الأعلى (µH) |
نسبة الدوران | عزل الجهد االكهربى (Vrms) |
ثانوي انتاج | (الخامس ، أ) |
| Pri: Sec1: Sec2: Aux | |||
| 0.67 | 1: 0.125: 0.125: 0.375 | 1500 | 3.3 فولت ، 3.5 أ |
• محولات Flyback و Forward لـ PoE حتى 72 واط
• يعمل مع إدخال 9-57 فولت (POE21 ، 22 ، 24 ، 33 ، 35 و 38)
• تعمل بإدخال 33-57 فولت (POE23 ، 30 ، 36 ، 53 ، 70 ، و 72)
• عزل لمدة دقيقة (hipot): 1500Vrms ، من pri و aux إلى كل منهما
ثانية ؛500Vrms من pri إلى aux ؛500Vrms بين اثنين من الثانوية
• يمكن تكوين المخرجات المزدوجة كمخرج طاقة واحد أعلى
• AEC-Q200 من الدرجة الأولى (-40 درجة مئوية إلى + 125 درجة مئوية)
المادة الأساسية الفريت
بيئةمتوافق مع RoHS ، وخالي من الهالوجين
الإنهاءاتالقصدير-الفضة-النحاس فوق القصدير فوق النيكل فوق البرونز الفوسفاتي
وزن 7.1 - 7.9 جم
درجة الحرارة المحيطةمن -40 درجة مئوية إلى + 125 درجة مئوية
أقصى درجة حرارة للجزء+ 165 درجة مئوية (ارتفاع درجة الحرارة المحيطة + درجة الحرارة)
درجة حرارة التخزين مكون: -40 درجة مئوية إلى +165 درجة مئوية
عبوات الشريط والبكرة: -40 درجة مئوية إلى + 80 درجة مئوية
مقاومة حرارة اللحام بحد أقصى ثلاث تدفقات إعادة تدفق 40 ثانية عند + 260 درجة مئوية ، ويتم تبريد الأجزاء إلى درجة حرارة الغرفة بين الدورات
مستوى حساسية الرطوبة (MSL) 1 (عمر أرضي غير محدود عند <30 درجة مئوية / 85٪ رطوبة نسبية)
حالات الفشل في الوقت (FIT) / متوسط الوقت بين حالات الفشل (MTBF)
38 لكل مليار ساعة / 26،315،789 ساعة ، محسوبة لكل Telcordia SR-332
1. التعبئة والتغليف: د = 13 ″ بكرة جاهزة للآلة.EIA-481 بلاستيك منقوش
شريط (150 جزء لكل بكرة كاملة).كميات أقل من
يتوفر بكرة كاملة: في شريط (غير جاهز للماكينة) أو
مع زعيم ومقطورة (تكلفة 25 دولارًا).
2.المحاثة الابتدائية ، تقاس عند 200 كيلو هرتز ، 0.1 Vrms ، 0 Adc.
3.تم قياس محاثة التسرب بين المسامير 1 و 3 مع جميع الأطراف الأخرى
دبابيس قصيرة.
4.الإخراج لكل ثانوي.خرج ملف aux هو 10 فولت ، 50 مللي أمبير.
5.بناءً على 280 طن متري عند 25 درجة مئوية وعدد لفات السنون 1-3.
6.المواصفات الكهربائية عند 25 درجة مئوية.
راجع Doc 362 "مكونات تثبيت سطح اللحام" قبل اللحام.
Q1: هل أنت منتج أو شركة تجارية؟
ج: نحن شركة تصنيع متخصصة في موصلات RJ45 ومحولات LAN لأكثر من 23 عامًا.
Q2: هل يمكنني الحصول على بعض العينات؟
ج: نعم ، تتوفر عينات مجانية من 3-5 قطع للاختبار.دفعات صغيرة مقبولة أيضا.
Q3: هل OEM متاح؟
ج: نعم.لدينا خبرة غنية وقدرة جيدة على وضع تصميمك وفكرتك في منتج حقيقي ، يمكننا طباعة علامتك التجارية بالليزر على المنتجات.
س 4: ماذا عن المهلة؟
ج: لدينا فريق محترف للغاية بجودة عالية ، وعادة ما يمكننا الشحن في غضون 30 يومًا.ولكن لمزيد من التفاصيل ، يرجى الاتصال بمندوب المبيعات لدينا ، شكرا لك.
