تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: 2R2116-B082-7F / TS8121A
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
مادة رفض: |
2R2116-B082-7F / TS8121A |
صنف: |
بو مغناطيسي، 10 / 100BASE-TX الصوت عبر بروتوكول الإنترنت وحدة |
يتحول نسبة: |
1CT: 1CT |
متزايد: |
جبل سطحيّ |
حجم / البعد: |
12.7MM X 9.3MM |
ارتفاع - جلوسا (ماكس): |
6.20MM |
Archivi Disponibili: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |
مادة رفض: |
2R2116-B082-7F / TS8121A |
صنف: |
بو مغناطيسي، 10 / 100BASE-TX الصوت عبر بروتوكول الإنترنت وحدة |
يتحول نسبة: |
1CT: 1CT |
متزايد: |
جبل سطحيّ |
حجم / البعد: |
12.7MM X 9.3MM |
ارتفاع - جلوسا (ماكس): |
6.20MM |
Archivi Disponibili: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |
| 2R2116-B082-7F / TS8121A | 1: 1 Lan Transformer | مرشح سريع لان | 10/100 Base-T SMT |
الوصف الرئيسي:
TS8121A الطاقة عبر الإيثرنت 2R2116-B082-7F 10 / 100BASE-TX VoIP Magnetics Modules
Single Port 10 / 100Base-t Transformer 2R2116-B082-7F
10/100 Base-T POE Transformer Modules 2R2116-B082-7F
إيثرنت سريع بو واحد محول ميناء TS8121A
RoHS ذروة انخفاض درجة حرارة التصنيف 245 درجة مئوية
أداء متوافق مع IEEE 802.3af / ANSI X3.263
ميزة تنافسية
☛ IEEE802.3af المتوافقة
☛ UL / EN60950 معترف به
☛ اختبار 100 ٪ الكهربائية
☛ 1500Vrms Hi-Pot
☛ براءة اختراع الإطار فتح براءة اختراع
☛ مصمم وصانع لمدة 18 عاما.
☛ 2500 عمل ، 4 نباتات
☛ بالتأكيد تمرير محول شبكة Fluke
☛ المخزون أو 4 أسابيع.
☛ تصميم مرن وفقا لمعلومات العملاء المطلوبة دون أي رسوم exral.
| عدد المنافذ | تطبيقات | يتحول نسبة | الطاقة عبر الإيثرنت |
| ميناء واحد | 10 / 100BASE-T | 1: 1 | إشارة POE Xfrmr |
| التعبئة والتغليف | اتجاه علامة التبويب | تركيب نوع | الاتصال النهاية |
| بكرة ، كرتون | - | SMT / SMD | - |
| رقم الدبابيس | التدريع | عزل الجهد | لون LED |
| 16 دبابيس | - | 1500 Vrms | --- |
ملاحظات:
1. مصممة لدعم التطبيق ،
مثل SOHO (أجهزة المودم ADSL) و LAN-on-Motherboard (LOM) والمحور والمفاتيح.
2. مع مختلف نسب الدوران.
3.RoHS "NLE" ذروة جندى تصنيف 245 ℃.
المواصفات الكهربائية @ 25 ℃
1. نسبة القطارات:
TX = 1CT: 1CT RX = 1CT: 1CT
2.OCL: 350uH MIN
@ 100KHz، 100mV، 8mADC Bias
فقدان 3.Insertion:
0.1-100 ميجاهرتز: -1.0 ديسيبل ماكس
4. خسارة العودة (ديسيبل TYP):
30 ميجاهرتز: -18 60 ميجاهرتز: -14
80MHz: -12
5.Crosstalk (ديسيبل TYP):
30 ميجاهرتز: -35 60 ميجاهرتز: -35
100MHZ: -35
6.DCMR (ديسيبل TYP):
30 ميجاهرتز: -40 50 ميجاهرتز: -40
100MHZ: -40
7. عزلة الجهد: 1500Vrms MIN
8. درجة حرارة التشغيل: 0 ℃ ～ 70 ℃.

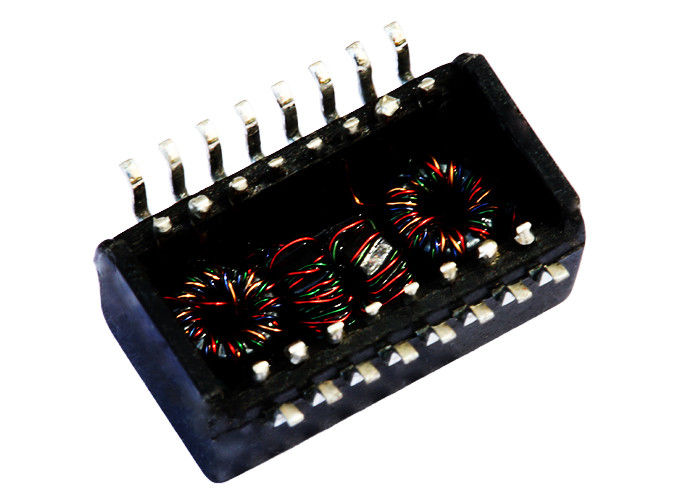

| TS8121A Lan Transformer 10/100 BASE-T 1 PORT ، 16 دبابيس نوع SMT 2R2116-B082-7F | ||
|---|---|---|
| TS8121A | DA4T103A3 | 2R2116-B082-7F |
| KLU1T041C-43 LF / LU1T041C-43 LF | H2009NL | LU4T041A LF |
| TS8121A / LU1T516-34 LF | 2R2116-B082-7F | KLU1S041F-43 LF |
| H2260FNL | TG111-E032NYRL | KLU1S041X-43 |
| KLU1T041-43 LF / LU1T041-43 LF | DA4T104A1 | KLU1S516-34 LF |
| H2260FNL | XF35066B | S558-5999-T3-F |
| TG111-E032NYRL | DA4T10303 | XF35066B |
| KLU1T516-43 LF / LU1T516-43 LF | 2R2116-B082-7F | KLA1S109M-43 LF |
| HX2009NL / TS8121A | S558-5999-T3-F | H2009NL |
| H2260FNL | DA4T103N3 | TG111-E032NYRL |
| S558-5999-T3-F | H2009NL | S558-5999-T3-F |
| KLU1S041C-43 LF / LU1S041C-43 LF | TG111-E032NYRL | KLA1S109-34 LF |
| HX2009NL / LU1S041CM-43 LF | 2R2116-B082-7F | KLA1T109 LF |
| S558-5999-T3-F / TS8121A | S558-5999-T3-F | TG111-E032NYRL |
