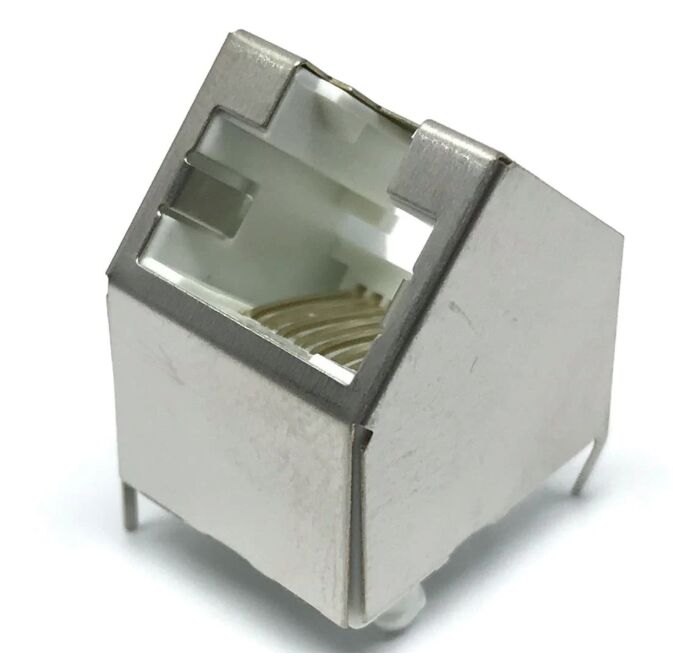

615008145121 45 ° 8P8C جاك وحداتي مع مؤخرة قطب معدني عكسية


اكتشف مقبس WR-MJ المعياري 615008145121 الذي يتميز بتصميم 8P8C بزاوية 45 درجة، وهيكل محمي، وذيل معدني عكسي للتركيب الآمن على لوحة الدوائر المطبوعة. مثالي لتطبيقات إيثرنت CAT3، والشبكات الصناعية، والأنظمة المدمجة.


نظرة عامة على مقبس RJ45 المحمي بزاوية 45 درجة 8P8C 615008145121

مقبس WR-MJ المعياري 615008145121 هو موصل RJ45 بزاوية 45 درجة عالي الموثوقية مصمم لتطبيقات إيثرنت المثبتة على لوحة الدوائر المطبوعة حيث يكون تحسين المساحة، والاستقرار الميكانيكي، والحماية من التداخل الكهرومغناطيسي أمرًا بالغ الأهمية.

تم تصميم هذا الموصل بذيل معدني عكسي، مما يضمن قوة تثبيت محسنة على لوحة الدوائر المطبوعة، مما يجعله مثاليًا للمعدات الصناعية وأنظمة الاتصالات وأجهزة الشبكات المدمجة التي تعمل في ظروف قاسية.

الميزات الرئيسية لمقبس WR-MJ المعياري 615008145121

1. تصميم بزاوية 45 درجة لتخطيط فعال

• يحسن استخدام مساحة لوحة الدوائر المطبوعة
• يحسن إدارة الكابلات في العبوات المدمجة
• يقلل الضغط على الكابلات المتزايدة

2. ذيل معدني عكسي لتثبيت قوي على لوحة الدوائر المطبوعة

• تثبيت ميكانيكي معزز
• مقاومة محسنة للاهتزاز والإجهاد الميكانيكي
• موثوقية محسنة لمفاصل اللحام

3. هيكل محمي للحماية من التداخل الكهرومغناطيسي

• حماية من البرونز المطلي بالنيكل
• يقلل من التداخل الكهرومغناطيسي
• يضمن نقل بيانات مستقر

4. متانة صناعية

• يدعم 500 دورة توصيل
• درجة حرارة تشغيل واسعة: -40 درجة مئوية إلى +85 درجة مئوية
• غلاف مقاوم للهب UL94 V-0

المواصفات الفنية لمقبس WR-MJ المعياري 8P8C بزاوية 45 درجة 615008145121

ورقة بيانات 615008145121

ورقة بيانات 615008145121 - نمط الثقب الموصى به

ورقة بيانات 615008145121 - الأبعاد

الأداء الكهربائي لمقبس RJ45 الصناعي 615008145121


تضمن هذه المعلمات نقل إيثرنت مستقر منخفض السرعة، مما يجعل الموصل مناسبًا لأنظمة الاتصالات القديمة وشبكات التحكم والواجهات الصناعية.



التفاصيل الميكانيكية والمادية

لماذا يهم:

• الطلاء الذهبي الانتقائي يحسن الموصلية ومقاومة التآكل
• غلاف PBT يضمن الاستقرار الحراري ومقاومة اللهب
• الحماية بالنيكل تعزز أداء التداخل الكهرومغناطيسي

أسئلة متكررة حول مقبس CAT3 المعياري 615008145121


يجمع مقبس WR-MJ المعياري 615008145121 بين تصميم بزاوية 45 درجة يوفر المساحة، وذيل معدني عكسي قوي، وأداء حماية موثوق، مما يجعله خيارًا ممتازًا لتطبيقات إيثرنت الصناعية والمدمجة.


• مثالي لأنظمة إيثرنت CAT3
• تركيب قوي على لوحة الدوائر المطبوعة مع ذيل معدني
• تشغيل موثوق في البيئات القاسية
• محسن للتصاميم ذات المساحة المحدودة

1. ما هي ميزة موصل RJ45 بزاوية 45 درجة؟

يسمح الموصل بزاوية 45 درجة بتوجيه أكثر مرونة للكابلات ويقلل من الضغط الميكانيكي، خاصة في العبوات المدمجة أو بزاوية.

2. ماذا يعني 8P8C؟

يشير 8P8C إلى 8 مواضع و 8 جهات اتصال، وهو التكوين القياسي لموصلات RJ45 لإيثرنت.

3. هل هذا الموصل مناسب لإيثرنت عالي السرعة؟

لا. تم تصميم هذا الطراز لتطبيقات CAT3، والتي تستخدم عادة في أنظمة الاتصالات ذات السرعة المنخفضة.

4. ما هي فائدة الذيل المعدني العكسي؟

يعزز الاستقرار الميكانيكي، مما يضمن بقاء الموصل مثبتًا بإحكام تحت الاهتزاز أو الاستخدام المتكرر.

5. هل الحماية مهمة حقًا لموصلات RJ45؟

نعم. تقلل الحماية من التداخل الكهرومغناطيسي وتحسن سلامة الإشارة، خاصة في البيئات الصناعية أو الصاخبة.
