ف / ن: |
LP5015ANL |
مقاس: |
13.64x18.80x5.72 ملم |
معدل البيانات: |
1000Base-t |
عدد القنوات/الموانئ: |
أعزب |
بو: |
غير |
نوع التركيب: |
smt |
تدور النسبة: |
1:1 |
نطاق درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
ف / ن: |
LP5015ANL |
مقاس: |
13.64x18.80x5.72 ملم |
معدل البيانات: |
1000Base-t |
عدد القنوات/الموانئ: |
أعزب |
بو: |
غير |
نوع التركيب: |
smt |
تدور النسبة: |
1:1 |
نطاق درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
مصدر وحدة محول LP5015ANL 1000 Base-T Gigabit Ethernet بواسطة LINK-PP. مغناطيسات SMD LAN من الدرجة الصناعية مع عزل 1500Vrms. متوافق مع UL وRoHS.

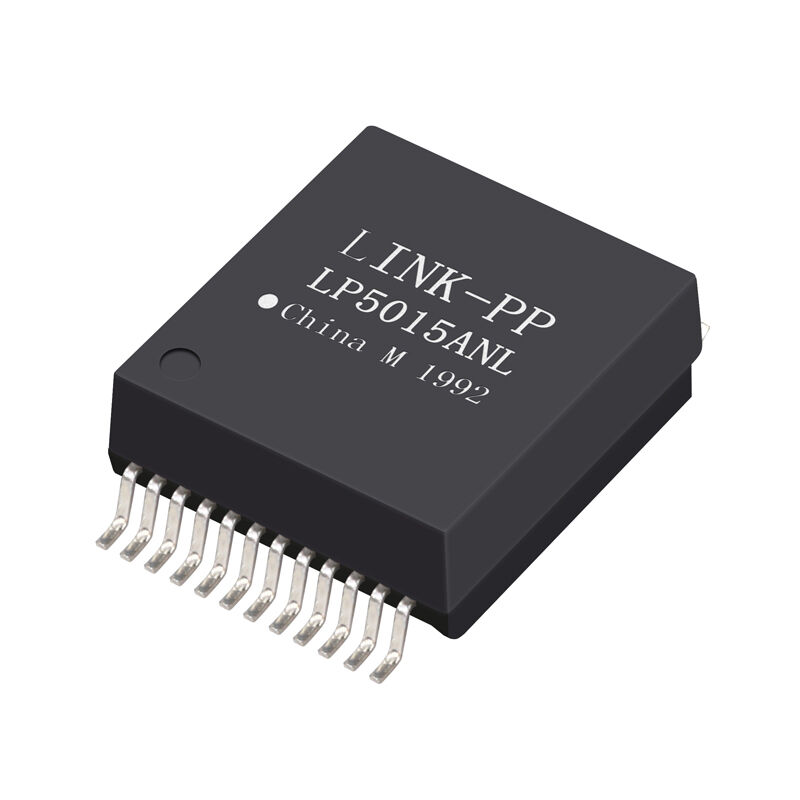

إن LP5015ANL، الذي تم تصنيعه بواسطة LINK-PP، هو محول جيجابت إيثرنت أحادي المنفذ عالي الجودة مصمم لتلبية المتطلبات الصارمة لمعدات الشبكات الحديثة. وباعتبارها وحدة عزل SMD LAN موثوقة للغاية، فإنها تتوافق تمامًا مع معايير IEEE 802.3 لتطبيقات 10/100/1000BASE-T. يتميز بحزمة تركيب سطحية قوية ذات 24 سنًا (SMD/SMT) وقدرات درجة حرارة التشغيل من الدرجة الصناعية (-40 درجة مئوية إلى +85 درجة مئوية)، يضمن LP5015ANL سلامة الإشارة المثالية، وقمع EMI ممتاز، وعزل الجهد العالي لاتصالات الشبكة ذات المهام الحرجة.
-اتصال جيجابت عالي الأداء:تصميم ذو 4 قنوات مصمم خصيصًا لنقل 1000 قاعدة-T.
-موثوقية الصف الصناعي:يعمل بسلاسة في البيئات القاسية من -40 درجة مئوية إلى +85 درجة مئوية.
-السلامة والامتثال:عزل Hipot 1500Vrms، معتمد من UL E484635، ومتوافق مع RoHS.
-الأمثل للتصنيع الآلي:حزمة SMD-24 متوافقة مع لحام إنحسر الذروة 250C.
| رقم الجزء | LP5015ANL |
| الشركة المصنعة | شركة لينك بي بي الدولية للتكنولوجيا المحدودة |
| اسم المنتج | 1000 وحدة محولات Base-T |
| نوع المنتج | محول جيجابت إيثرنت أحادي المنفذ / وحدة عزل SMD LAN |
| معيار الشبكة | IEEE 802.3 10/100/1000BASE-T |
| تكوين المنفذ | منفذ واحد (4 قنوات لجيجابت) |
| نوع الحزمة | سمد-24 |
| نمط التركيب | جبل السطح (SMD/SMT) |
| عدد الدبوس | 24 دبابيس (تخطيط اللوحة المقترح متوفر في ورقة البيانات) |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية (الصف الصناعي) |
| امتثال | بنفايات (2011/65 / الاتحاد الأوروبي) |
| شهادة السلامة |
ملف UL رقم E484635 |
| حدود | متطلبات | شروط الاختبار |
| نسبة المنعطفات | 1 قيراط: 1 قيراط +/- 5% | المرسل والمستقبل |
| محاثة الدائرة المفتوحة (OCL) | 350uH الحد الأدنى | عند 100 كيلو هرتز، 100 مللي فولت مع انحياز تيار مستمر 8 مللي أمبير |
| فقدان الإدراج | -1.2 ديسيبل كحد أقصى | 1-100 ميجا هرتز |
| خسارة العودة | -16 ديسيبل كحد أدنى | 1-30 ميجا هرتز |
| خسارة العودة | -14 ديسيبل كحد أدنى | 30-60 ميجا هرتز |
| خسارة العودة | -12 ديسيبل كحد أدنى | 60-80 ميجا هرتز |
| خسارة العودة | -10 ديسيبل كحد أدنى | 80-100 ميجا هرتز |
| الحديث المتبادل | -30 ديسيبل كحد أدنى | 1-100 ميجا هرتز |
| رفض الوضع المشترك (CMR) | -30 ديسيبل كحد أدنى | 1-100 ميجا هرتز |
| عزل الجهد (Hipot) | 1500 في آر إس |
إن LP5015ANL، الذي تم تصنيعه بواسطة LINK-PP، هو محول جيجابت إيثرنت أحادي المنفذ عالي الجودة مصمم لتلبية المتطلبات الصارمة لمعدات الشبكات الحديثة. وباعتبارها وحدة عزل SMD LAN موثوقة للغاية، فإنها تتوافق تمامًا مع معايير IEEE 802.3 لتطبيقات 10/100/1000BASE-T. يتميز بحزمة تركيب سطحية قوية ذات 24 سنًا (SMD/SMT) وقدرات درجة حرارة التشغيل من الدرجة الصناعية (-40 درجة مئوية إلى +85 درجة مئوية)، يضمن LP5015ANL سلامة الإشارة المثالية، وقمع EMI ممتاز، وعزل الجهد العالي لاتصالات الشبكة ذات المهام الحرجة.
| المعلمة | مواصفة |
|---|---|
| نوع الحزمة | سمد-24 |
| طريقة التركيب | جبل السطح |
| عدد الدبوس | 24 |
| تخطيط ثنائي الفينيل متعدد الكلور | تخطيط الوسادة الموصى به متاح |
| أقصى درجة حرارة إنحسر | 250 درجة مئوية لمدة 5 ثواني |
يتم تثبيت LP5015ANL بين موصل Ethernet PHY وRJ45 لتوفير العزل المغناطيسي وتكييف الإشارة.
Ethernet PHY │ أزواج تفاضلية │ وحدة محول LP5015ANL 1000 Base-T │ موصل RJ45 │ كابل CAT5e / CAT6
يقوم المحول بما يلي:
LP5015ANL عبارة عن محول جيجابت إيثرنت أحادي المنفذ يستخدم بين موصل Ethernet PHY وRJ45 لتوفير عزل كلفاني ومطابقة المعاوقة واقتران الإشارة وقمع EMI.
نعم. وهو مصمم ليتوافق مع IEEE 802.310/100/1000BASE-Tواجهات إيثرنت.
يتميز المحول ب1 قيراط: 1 قيراط ± 5%نسبة الدوران، مما يوفر إشارات تفاضلية متوازنة لاتصالات Gigabit Ethernet.
الحد الأدنى350μH محاثة الدائرة المفتوحةيضمن التوافق مع متطلبات Ethernet PHY، ويحسن أداء التردد المنخفض، ويساعد في الحفاظ على نقل إشارة مستقر.
تقدم الوحدة1500Vrms عزل عازل، حماية معدات الإيثرنت من العبور الكهربائي واختلافات الجهد الأرضي.
تشمل التطبيقات النموذجية أجهزة مودم SOHO ADSL وشبكة LAN-on-Motherboard (LOM) ومفاتيح Ethernet وأجهزة التوجيه ووحدات التحكم الصناعية وكاميرات IP ونقاط الوصول اللاسلكية وبوابات إنترنت الأشياء ومعدات الشبكات المدمجة.
نعم. إنه-40 درجة مئوية إلى +85 درجة مئويةنطاق درجة حرارة التشغيل يجعلها مناسبة للأتمتة الصناعية وشبكات المصانع والنقل وغيرها من تطبيقات إيثرنت البيئية القاسية.
نعم. يتوافق LP5015ANL معبنفايات 2011/65 / الاتحاد الأوروبياللوائح البيئية ومعترف بها من قبل UL تحترقم الملف E484635.
