تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: LPJ4013EDNL
وثيقة: LPJ4013EDNL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000
الأسعار: Supportive
تفاصيل التغليف: 50PCS / علبة، 1200PCS / الكرتون
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 4600K.PCS / شهر
رقم الجزء: |
LPJ4013EDNL |
عدد المنافذ: |
1X1 |
مزلاج: |
تحت |
معدل البيانات: |
100-base-t |
بو: |
غير |
خيار الصمام: |
مع |
علامات التبويب: |
مع |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
رقم الجزء: |
LPJ4013EDNL |
عدد المنافذ: |
1X1 |
مزلاج: |
تحت |
معدل البيانات: |
100-base-t |
بو: |
غير |
خيار الصمام: |
مع |
علامات التبويب: |
مع |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |

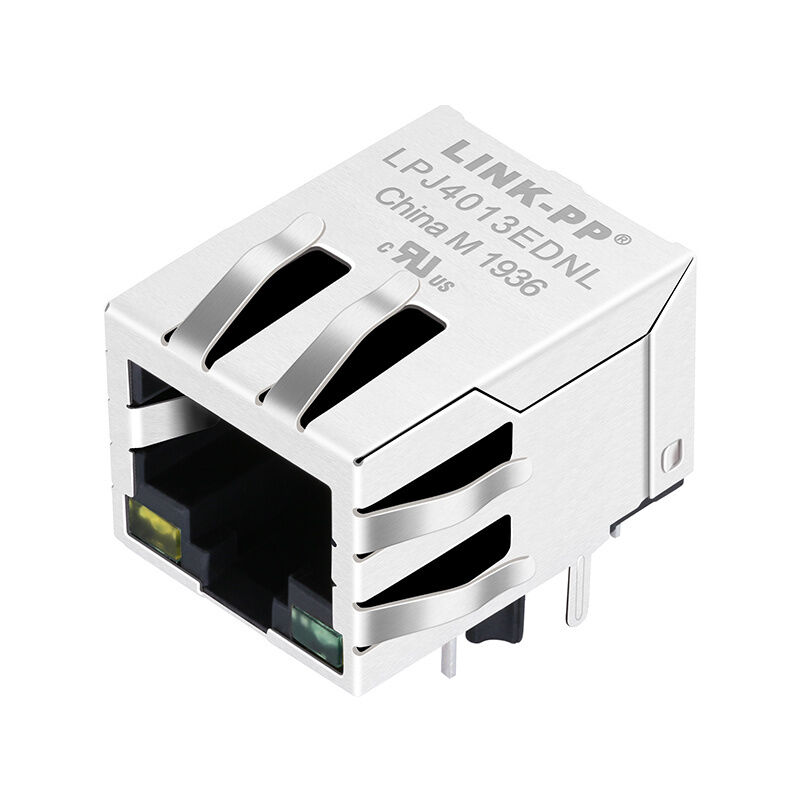

ربط LPJ4013EDNL RJ45 مع مغناطيس متكامل، 10/100Base-T، مؤشرات LED، واقية EMI، ومدى -40 ° C إلى 85 ° C. مثالي لـ Ethernet الصناعية.
| المعلم | القيمة |
|---|---|
| عدد الموانئ | 1 × 1 |
| السرعة | 10Base-T / 100Base-TX |
| دعم PoE | غير PoE |
| نوع التثبيت | من خلال الثقب (THT) |
| نوع القفل | أسفل |
| خيار LED | أصفر / أخضر |
| حماية EMI | نعم (إصبع الربيع + علامات التبويب) |
| درجة حرارة التشغيل | -40°C إلى +85°C |
| المعلم | المواصفات |
|---|---|
| نسبة الدوران | 1CT:1CT ± 5% |
| الـ OCL | ≥ 350μH @ 100KHz، 0.1V، 8mA تعصب DC |
| خسارة الإدراج | ≤ -1.2 ديسيبل (1 ‰ 100 ميغاهرتز) |
| خسارة العائد | ≥ -16 ديسيبل (130 ميغاهرتز) |
| ≥ -12 ديسيبل (3060 ميغاهرتز) | |
| ≥ -10 ديسيبل (6080 ميغاهرتز) | |
| ≥ -8 ديسيبل (80~100 ميه ز) | |
| الحديث المتقاطع | ≥ -30 ديسيبل (1100 ميغاهرتز) |
| رفض الوضع المشترك (CMR) | ≥ -30 ديسيبل (1100 ميغاهرتز) |
| العزل (PHY إلى الخط) | 1500 Vrms |
الـالقناة المغناطيسية LPJ4013EDNL RJ45هو عالية الأداءرابط Ethernet 10/100Base-Tمصممة لنقل إشارة مستقرة، وقمع EMI، والموثوقية طويلة الأجل في البيئات المطالبة.
معمغناطيسية متكاملة,مؤشرات LED مزدوجة، وحماية EMI محسنة (تصميم إصبع الربيع)، هذا المرفق مثالي للمهندسين و OEMs تطويرأجهزة Ethernet الصناعية، أنظمة إنترنت الأشياء، المرورات، ومعدات الشبكات المدمجة.
1. 10/100 التوافق بين الأساس و T
يدعم تطبيقات Ethernet السريعة مع نقل البيانات المستقر.
2مغناطيسية متكاملة (تصميم ماجاك)
يقلل من تعقيد PCB ويحسن سلامة الإشارة.
3مؤشرات LED مزدوجة (أصفر / أخضر)
يسمح بمراقبة حالة واضحة للصلة والنشاط.
4محمية EMI مع إصبع الربيع
يقلل من التداخل الكهرومغناطيسي للعمل الموثوق به
5درجة حرارة تشغيل واسعة (-40 درجة مئوية إلى + 85 درجة مئوية)
مناسبة للبيئات الصناعية القاسية
6.التركيب من خلال الثقب (THT)
يضمن استقرار ميكانيكي قوي لتطبيقات دورة حياة طويلة.
7. إعداد القفل
تأمين الحفاظ على الكابلات في التصاميم المدمجة.
المغناطيسية المتكاملة تلغي الحاجة إلى المحولات الخارجية ، مما يقلل من تعقيد التخطيط وتكلفة BOM.
المعدات المغناطيسية المصممة بعناية تضمنخسارة إدراج منخفضة، وفقدان عائد قوي وأداء EMI ممتاز.
مجموعة واسعة من درجات الحرارة وتركيب THT قوية تجعلها مثاليةالبيئات الحرجة للمهمة.
الـهيكل حماية أصابع الربيعيوفر تأسسًا أفضل وقمع EMI مقارنةً بموصولات RJ45 القياسية.
