تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: LP1197NL
وثيقة: LP1197NL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
ف / ن: |
LP1197NL |
ميكانيكية: |
12.7x9.30x6.20 ملم |
تدور النسبة: |
1:1 |
يدعم: |
PDF/3D/ISG/Stp/الخطوة/ورقة البيانات |
الـ OCL: |
350 µH دقيقة |
جهد العزلة: |
1500 VRMS |
معدل البيانات: |
10/100BASE-TX |
عدد القنوات/الموانئ: |
أعزب |
بو: |
بو |
نوع التركيب: |
smt |
نطاق درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |
ف / ن: |
LP1197NL |
ميكانيكية: |
12.7x9.30x6.20 ملم |
تدور النسبة: |
1:1 |
يدعم: |
PDF/3D/ISG/Stp/الخطوة/ورقة البيانات |
الـ OCL: |
350 µH دقيقة |
جهد العزلة: |
1500 VRMS |
معدل البيانات: |
10/100BASE-TX |
عدد القنوات/الموانئ: |
أعزب |
بو: |
بو |
نوع التركيب: |
smt |
نطاق درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |

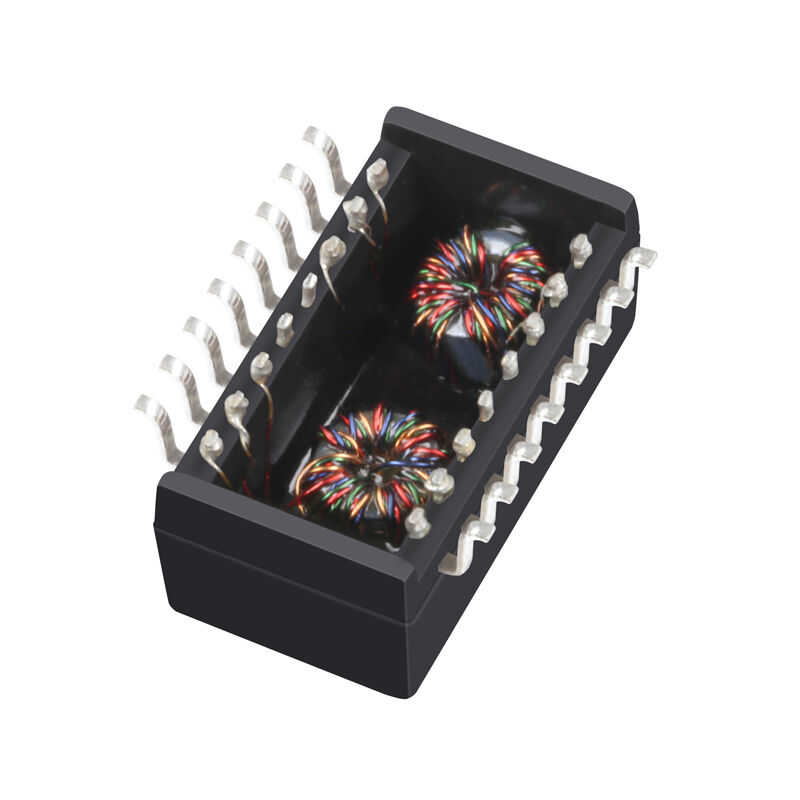

الـLP1197NLهو10/100Base-TX وحدة محول PoE LAN ذات منفذ واحدمصممة لأجهزة Ethernet التي تتطلبكل من نقل البيانات الموثوق به ودعم Power over Ethernet (PoE)بُنيت بـبناء الإطار المفتوحومُحسّنةتجميع سطحي (SMT)، LP1197NL يدمج محولات العزل ومكونات التصفية لضمان سلامة الإشارة وقمع EMI وتوصيل الطاقة الآمنة عبر كابلات Ethernet الملتوية.
متوافقة معمواصفات IEEE 802.3 Ethernetوتضمعزل 1500 Vrms، LP1197NL يستخدم على نطاق واسع فيمعدات VoIP ، وأجهزة الشبكات SOHO ، وتصاميم LAN على اللوحة الأم (LOM) ، ومفاتيح Ethernet ، والأنظمة المضمنة التي تمكن PoE.
| المعلم | القيمة |
|---|---|
| رقم الجزء | LP1197NL |
| نوع المحول | محول LAN |
| التطبيق | الايثنتر (PoE) |
| عدد الموانئ | ميناء واحد |
| السرعة | 10/100Base-TX |
| نوع التثبيت | جبل السطح |
| الحزمة | الشريط والفكرة |
| البناء | إطار مفتوح |
| الدبابيس | 16 |
| النواة لكل ميناء | 2 |
| أوتو-MDIX | نعم.. |
| ارتفاع الحزمة | 0.244 بوصة / 6.20 ملم |
| طول الحزمة | 0.500 بوصة / 12.70 ملم |
| عرض الحزمة | 0.366 بوصة / 9.30 ملم |
| درجة حرارة العمل | 0 °C إلى +70 °C |
|
1نسبة الدوران ((± 2%): |
|
|
|
TX=1CT:1CT RX=1CT:1CT |
||
|
2الحد الأدنى للكهرباء: 350uH |
||
|
@100KHz/0.1V,8mA تعصب DC |
||
|
3خسارة الإدراج: |
||
|
-1.2dB MAX @ 1.0-100MHz |
||
|
4خسارة العائد: |
||
|
-16dB MIN @ 1-30MHz |
||
|
-14dB MIN @ 40MHz |
||
|
-13dB MIN @ 50MHz |
||
|
-12dB MIN @ 60-80MHz |
||
|
5- الحديث المتقاطع: |
||
|
-44dB MIN @ 30MHz |
||
|
-40dB MIN @ 60MHz |
||
|
-35dB MIN @ 100MHz |
||
|
6رفض الوضع الشائع: |
||
|
-43dB MIN @ 30MHz |
||
|
-37dB MIN @ 60MHz |
||
| -33dB MIN @ 100MHz | ||
|
7اختبار الهيبوت: 1500Vrms MIN |
||
على عكس محولات LAN غير PoE القياسية، تم تصميم LP1197NLالتعامل مع التيارات المشتركة المرتبطة بتقديم الطاقة PoEمع الحفاظ على الأداء المغناطيسي المستقر.تشبع النواةضمان:
هذا يجعل LP1197NL مناسبةالهواتف VoIP التي تعمل بنظام PoE ، وكاميرات IP ، ونقاط الوصول ، وأجهزة Ethernet المدمجة.
الـLP1197NLهو موثوق به، PoE جاهزة10/100 وحدة المحولات LAN Base-TXمصممة لأجهزة إيثيرنت صغيرة التكلفة وفعالة التكلفة. مع العزل القوي، وأداء EMI ممتاز، والامتثال المثبت، وهو خيار مثالي لـ VoIP، SOHO،وتطبيقات شبكة PoE المدمجة.
الجواب: نعم. LP1197NL مصممة خصيصاأنظمة PoE Ethernet، دعم التيار المباشر مع الحفاظ على سلامة الإشارة.
A: دعم LP1197NL10Base-T و 100Base-TXتطبيقات إيثيرنت السريعة
ج: نعم، إنها توفرعزل 1500 Vrms، تلبية متطلبات السلامة الشائعة لـ Ethernet و PoE.
الجواب: نعم. يتم توفير الوحدة فيالتغليف بالشريط والفكرةوتدعم عمليات SMT القياسية لإعادة التدفق.
