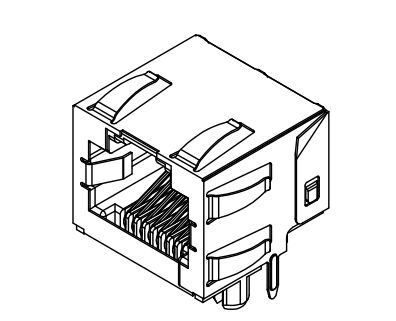

44620-0002 RJ45 مدعومة جاك وحدات مع ميزة RJ-11 Keepout

الـ44620-0002هو مكبس وحداتي معدل الأداء العالي (1x1) مع منفذ واحد مصمم لتطبيقات الشبكات والاتصالات ذات الكثافة العالية.يحتوي على التوجه الزاوية المستقيمة منخفضة الوضوح، تم تصميم هذا المرفق المحمي من أجل المتانة ووحدة الإشارة المتفوقة في البيئات المدمجة.

مُتميزميزة RJ-11 للحفاظيوفر حماية ميكانيكية ، مما يمنع الإدراج العرضي لمقابس RJ-11 أو RJ-12 الأصغر التي يمكن أن تتسبب في تلف الدبابيس الخارجية لمواجهة RJ-45.

خصائص رابط RJ45 ذي منفذ واحد بدون مغناطيس:

الموصولات الإناثية 8P8C RJ45 المحمية هي مكونات موثوقة للاتصال بالشبكة. يحتوي على منفذ واحد 1X1 يضمن إدخالًا سهلًا وآمنًا في المقبس المقابل.بدون مصابيح LED مناسبة للأجهزة التي لا تتطلب عرض حالة مرئيةهذا المرفق RJ45 المحمي يتوافق مع لوائح RoHS والاستدامة البيئية

• التصميم المعاكس (القفل الأعلى): تحسين مساحة PCB وتبسيط إدارة الكابلات في الحجرات الضيقة.
• الحماية المتكاملة: يحتوي على درع نحاسي مع علامات التبويب الأرضية لوحة لتوفير حماية EMI ممتازة والأرضية.
• RJ-11 حماية الحجز: التصميم الميكانيكي يمنع تحديداً الأضرار الناجمة عن إدخال القابس بشكل غير صحيح.
• جودة المواد العالية: تم تصنيعها مع الحرارة العالية، والنايلون المملوء بالزجاج (UL 94V-0) ومحطات البرونز الفوسفورية عالية التوصيل.
• طلاء موثوق به: 50 ميكروإنش (1.27 $mu$m) من التصفية الذهبية المختارة في منطقة الاتصال يضمن استمرارية التزاوج طويلة الأمد تصل إلى 500 دورة.

44620-0002 RJ45 بدون مغناطيس مواصفات مفصلة

الميكانيكية والفيزيائية

المواصفات الكهربائية

مواصفات اللحام والبيئة

44620-0002 ورقة بيانات RJ45:

جاك RJ45 وحداتيالامتثال والمعايير

• قواعد FCC:تتوافق مع FCC الجزء 68.5 للمقبضات الوحيدة.
• معيار التجميل:تتوافق مع متطلبات الفئة B من PS-45499-002.
• مواصفات المنتج:PS-43860-003.
• قابلية الإشتعال:تصنيف UL 94V-0.

المولكس 44620-0002 RJ-45 عكس القفز الوحدي FAQ

1نظرة عامة على المنتج

س1: ما هي "ميزة RJ-11 Keepout" ؟

هذا هو تصميم ميكانيكي يمنع إدخال عدادة RJ-11 عن طريق الخطأ في جاك RJ-45 ، مما يحمي الدبابيس الخارجية الحساسة من الضرر.

س2: ما معنى كلمة "مقلوب" لهذا المرفق؟

يحتوي الجهاز على توجيه فوقي. يواجه علامة القفل للكابل المزدوج صعودًا عندما يتم تركيب المرفق على اللوحة.

السؤال 3: هل هذا المرفق محمي؟

نعم، يتضمن درع نحاسي لحماية إم إيه

2المواد و نوعية البناء

س1: ما هي المواد المستخدمة؟

• الهيكل: أسود، النيلون المملوء بالزجاج (PA) ، UL 94V-0 تصنيف
• محطات: فوسفور برونز عالي الأداء
• الدرع: نحاس متين

س2: ما هي مواصفات التصفيف؟

• منطقة الاتصال: أقل 50 ميكرون (1.27 ميكرو مترا) الذهب
• مساحة الذيل PC: Min 100 μin (2.54 μm) القصدير
• الصفحة السفلية: 50 ميكرومين (1.27 ميكرو مترا) من النيكل
• الدرع: 100 ميكرون (2.54 ميكرومتر) النيكل أكثر من 50 ميكرومتر (1.27 ميكرومتر) الصفيحة السفلية النحاسية

3المواصفات التقنية والبصمة

س1: ما هو ارتفاع الجهاز؟

ارتفاع الملف المنخفض: 13.46 مم (.530 ")

س2: ما هو سمك PCB الموصى به؟

1.57 ملم (.062")

س3: ما هي معايير تحمل قطر الثقب لتخطيط PCB؟

قطر فتحة نهاية نموذجي: 0.89 ± 0.08 مم (.035" ±.003")

4الامتثال والمعايير

س1: هل هذا الجهاز يتوافق مع لوائح الاتحاد؟

نعم، يتوافق مع لائحة الاتحاد الفيدرالي للكهرباء الجزء 68.5 للكهرباء

س2: ما هي المواصفات التجميلية؟

تتوافق مع متطلبات الفئة ب من مواصفات مستحضرات التجميل PS-45499-002.

السؤال الثالث: هل يمكن تجميع هذه الكرات؟

يتم دعم قابلية التراص الجانبي للنسخ بدون علامات التبويب الأرضية لللوحة.

5التعبئة والتعامل

س1: كيف يتم تعبئة 44620-0002؟

تم تعبئتها في الصناديق الحرارية حسب مواصفات مولكس PK-43860-005.

س2: ما هو نطاق درجة الحرارة لللحام؟

يتحمل لحام الموجات حتى 260 درجة مئوية
