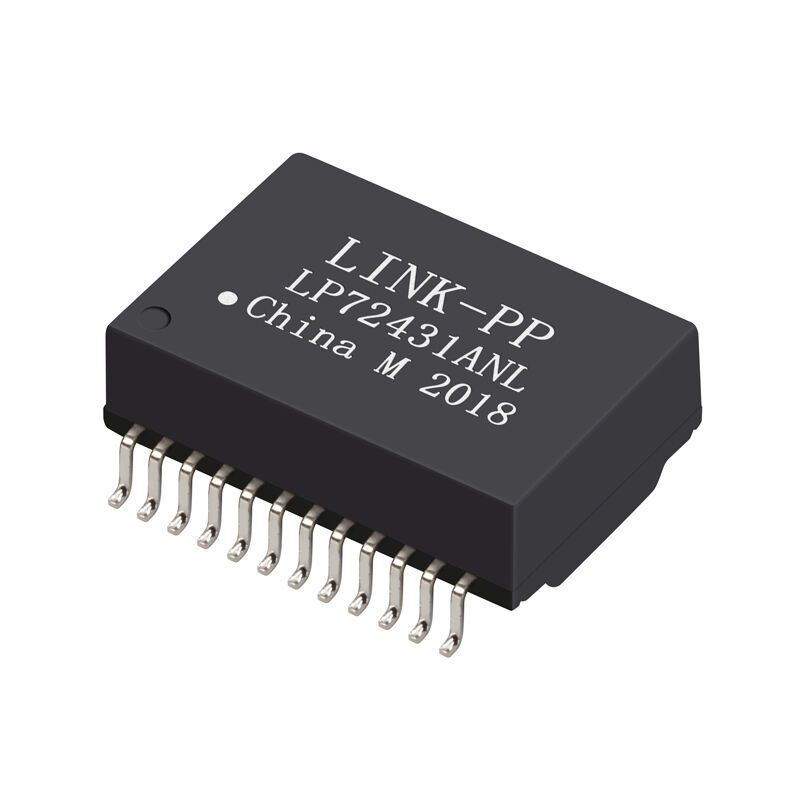

LP72431ANL وحدة المحول 10GBASE-T لـ PoE++ IEEE 802.3bt

6.0 مم0.6 دولار - 0.9 دولار

تطبيقات LP72431ANL والامتثال

• وحدة محول 10GBASE-T
• التطبيقات الأساسية
• أنظمة إيثرنت 10GBASE-T
• معدات مصدر طاقة PoE++ (PSE)
• الأجهزة المزودة بالطاقة (PD)
• أجهزة SOHO (مثل مودم ADSL)
• شبكة LAN على اللوحة الأم (LOM)

محاور ومحولات إيثرنت

• معدات الشبكات للمؤسسات والصناعيةالمعايير والشهادات
• متوافق مع IEEE 802.3bt (PoE++)
• معتمد من UL - رقم الملف

E484653

أقصى درجة حرارة إعادة تدفق

250 درجة مئوية (5 ثوانٍ)

نسبة اللفات

1CT : 1CT ±5%

100 كيلو هرتز، 100 مللي فولت، 8 مللي أمبير تيار مستمر

120 ميكرو هنري كحد أدنى

تيار الخط المستمر المتوازن

1000 مللي أمبير كحد أقصى @ 57 فولت تيار مستمر (مستمر)

جهد العزل

1500 فولت تيار متردد فعال

400-500 ميجاهرتز

-3.0 ديسيبل

200-500 ميجاهرتز

-6 ديسيبل إلى -12 ديسيبل

1-500 ميجاهرتز

1-500 ميجاهرتز

-20 ديسيبل

قمع فعال للتداخل الكهرومغناطيسي وضوضاء الوضع المشترك في بيئات إيثرنت عالية السرعة.

• ورقة بيانات محول LP72431ANL 10G-T PoE++المزايا الهندسية الرئيسية لوحدة محول LP72431ANL 10G PoE++
• محسّن لأداء 10GBASE-T عالي التردديدعم
• 1000 مللي أمبير تيار مستمر مستمر
• لـ PoE++
• عزل 1500 فولت تيار متردد فعال لسلامة معززة
• نطاق درجة حرارة صناعية (-40 درجة مئوية إلى +85 درجة مئوية)

عبوة SMD مدمجة بـ 24 دبوسًا

مصمم للتجميع الآلي (شريط و بكرة)ملخص محول LAN 10G SMT LP72431ANL هو

• وحدة محول 10GBASE-T PoE++
• تجمع بين:
• سلامة الإشارة عالية التردد (1-500 ميجاهرتز)
• قمع قوي للتداخل الكهرومغناطيسي
• قدرة معالجة تيار عالية

موثوقية درجة حرارة صناعية

الامتثال لمعيار IEEE 802.3bt

إنه مثالي لمفاتيح إيثرنت 10 جيجابت من الجيل التالي، ومعدات PoE++ الصناعية، والبنية التحتية للشبكات عالية الأداء التي تتطلب نقل بيانات مستقر وتوصيل طاقة عالي.

اتصال واجهة الشبكة عن طريق اكتشاف وتكوين أزواج الإرسال/الاستقبال المناسبة تلقائيًا. هذا يتجنب الأسلاك المتقاطعة اليدوية ويعزز مرونة النظام.
1. ما هو LP72431ANL وما هي التطبيقات التي تم تصميمه لها؟الإجابة: LP72431ANL هو وحدة محول مغناطيسات LAN 10GBASE-T PoE++ مصممة لإيثرنت عالي السرعة مع توصيل طاقة محسّن. تم تصميمه لدعم تطبيقات IEEE 802.3bt (PoE++)، حيث يلزم كل من نقل بيانات 10 جيجابت و

قدرة تيار مستمر عالية

اتصال واجهة الشبكة عن طريق اكتشاف وتكوين أزواج الإرسال/الاستقبال المناسبة تلقائيًا. هذا يتجنب الأسلاك المتقاطعة اليدوية ويعزز مرونة النظام.
2. ما الذي يجعل LP72431ANL مناسبًا لتطبيقات PoE++؟الإجابة: يتميز LP72431ANL بقدرة معالجة تيار مستمر عالية تبلغ 1000 مللي أمبير مستمر @ 57 فولت تيار مستمر، وعزل معزز (1500 فولت تيار متردد فعال)، ومغناطيسات محسّنة عالية التردد. تضمن هذه الخصائص قدرته على العمل بشكل موثوق تحت

أحمال طاقة PoE++

اتصال واجهة الشبكة عن طريق اكتشاف وتكوين أزواج الإرسال/الاستقبال المناسبة تلقائيًا. هذا يتجنب الأسلاك المتقاطعة اليدوية ويعزز مرونة النظام.
3. هل LP72431ANL متوافق مع معايير الصناعة؟الإجابة: نعم. LP72431ANL متوافق تمامًا مع IEEE 802.3bt، وهو المعيار الذي يحدد متطلبات PoE++ لكل من توصيل الطاقة وأداء إشارة إيثرنت. يحمل شهادة UL (رقم الملف E484653)، مما يجعله مناسبًا لمعدات الشبكات الصناعية، والمرفقات الخارجية، والتطبيقات التي تتطلب حرارة عالية. تتحمل الوحدة أيضًا ظروف إعادة التدفق القياسية للتركيب السطحي حتى

الامتثال البيئي لـ RoHS

اتصال واجهة الشبكة عن طريق اكتشاف وتكوين أزواج الإرسال/الاستقبال المناسبة تلقائيًا. هذا يتجنب الأسلاك المتقاطعة اليدوية ويعزز مرونة النظام.
4. ما هي نسبة اللفات لهذا المحول؟الإجابة: يتميز محول LP72431ANL بنسبة لفات 1CT : 1CT ± 5%، مما يجعله مناسبًا لمعدات الشبكات الصناعية، والمرفقات الخارجية، والتطبيقات التي تتطلب حرارة عالية. تتحمل الوحدة أيضًا ظروف إعادة التدفق القياسية للتركيب السطحي حتى

أداء رابط 10GBASE-T

اتصال واجهة الشبكة عن طريق اكتشاف وتكوين أزواج الإرسال/الاستقبال المناسبة تلقائيًا. هذا يتجنب الأسلاك المتقاطعة اليدوية ويعزز مرونة النظام.
5. ما هو الأداء الكهربائي المتوقع عند التردد العالي؟

• الإجابة: تم تصميم LP72431ANL لدعم الإشارة واسعة النطاق من 1 ميجاهرتز حتى 500 ميجاهرتز، بما في ذلك خسارة الإدخال المنخفضة وخسارة الإرجاع المتحكم بها التي تساعد في الحفاظ على سلامة الإشارة لتطبيقات 10 جيجابت:
• خسارة الإدخال: حتى -3.0 ديسيبل (400-500 ميجاهرتز)
• خسارة الإرجاع: ≥ -18 ديسيبل في نطاقات التردد الرئيسية
• التداخل: -25 ديسيبل نموذجي

رفض التداخل المشترك (CMRR): -20 ديسيبل نموذجيتدعم هذه المواصفات

أداء نقل 10GBASE-T قوي

اتصال واجهة الشبكة عن طريق اكتشاف وتكوين أزواج الإرسال/الاستقبال المناسبة تلقائيًا. هذا يتجنب الأسلاك المتقاطعة اليدوية ويعزز مرونة النظام.
6. هل يمكن لـ LP72431ANL العمل في البيئات الصناعية؟الإجابة: نعم. يتمتع LP72431ANL بنطاق درجة حرارة تشغيل واسع من -40 درجة مئوية إلى +85 درجة مئوية، مما يجعله مناسبًا لمعدات الشبكات الصناعية، والمرفقات الخارجية، والتطبيقات التي تتطلب حرارة عالية. تتحمل الوحدة أيضًا ظروف إعادة التدفق القياسية للتركيب السطحي حتى

250 درجة مئوية لمدة 5 ثوانٍ

اتصال واجهة الشبكة عن طريق اكتشاف وتكوين أزواج الإرسال/الاستقبال المناسبة تلقائيًا. هذا يتجنب الأسلاك المتقاطعة اليدوية ويعزز مرونة النظام.
7. ما هي عبوة الميكانيكية التي يستخدمها LP72431ANL؟الإجابة: يأتي LP72431ANL في عبوة 24 دبوسًا للتركيب السطحي (SMD)، يتم توفيرها عادةً في

شريط وبكرة

اتصال واجهة الشبكة عن طريق اكتشاف وتكوين أزواج الإرسال/الاستقبال المناسبة تلقائيًا. هذا يتجنب الأسلاك المتقاطعة اليدوية ويعزز مرونة النظام.
8. كيف يتعامل LP72431ANL مع التداخل وقمع الضوضاء؟الإجابة: يتضمن LP72431ANL مغناطيسات مدمجة محسّنة للإشارة التفاضلية ورفض ضوضاء الوضع المشترك. يوفر تصميمه قمعًا فعالًا لضوضاء الوضع المشترك والتداخل، مما يقلل من

التداخل الكهرومغناطيسي ويحسن أداء معدل خطأ البت

اتصال واجهة الشبكة عن طريق اكتشاف وتكوين أزواج الإرسال/الاستقبال المناسبة تلقائيًا. هذا يتجنب الأسلاك المتقاطعة اليدوية ويعزز مرونة النظام.
9. هل LP72431ANL مناسب لتطبيقات المنزل الذكي و SOHO؟الإجابة: نعم، LP72431ANL مناسب لأجهزة SOHO (مكتب صغير/منزل) مثل مودم ADSL أو منافذ LAN المدمجة. ومع ذلك، فإن قدرته على التيار العالي ونطاق درجة الحرارة الصناعية تجعله ذا قيمة خاصة في

أنظمة PoE++ للمؤسسات والصناعية

اتصال واجهة الشبكة عن طريق اكتشاف وتكوين أزواج الإرسال/الاستقبال المناسبة تلقائيًا. هذا يتجنب الأسلاك المتقاطعة اليدوية ويعزز مرونة النظام.
10. كيف يجب على المصممين التحقق من صحة LP72431ANL في نظامهم؟الإجابة: يجب على مهندسي التصميم التحقق من صحة LP72431ANL كجزء من

• التصميم المشترك لـ PHY إيثرنت والمغناطيسات والتخطيط
• . تشمل عمليات التحقق الهامة:
• قياسات سلامة الإشارة (مخطط العين، S-parameters)
• معالجة انحياز التيار المستمر تحت حمل PoE++

خسارة الإرجاع وخسارة الإدخال عبر نطاقات التردد الرئيسية

اختبار العزل وتحمل العزل الكهربائي

اتصال واجهة الشبكة عن طريق اكتشاف وتكوين أزواج الإرسال/الاستقبال المناسبة تلقائيًا. هذا يتجنب الأسلاك المتقاطعة اليدوية ويعزز مرونة النظام.
11. ما هي ميزة AutoMDX المدمج؟الإجابة: تبسط قدرة

AutoMDX

اتصال واجهة الشبكة عن طريق اكتشاف وتكوين أزواج الإرسال/الاستقبال المناسبة تلقائيًا. هذا يتجنب الأسلاك المتقاطعة اليدوية ويعزز مرونة النظام.
12. أين يمكنني العثور على ورقة البيانات الكاملة وبصمة PCB؟الإجابة: ورقة البيانات الكاملة مع المواصفات الكهربائية، وتعيينات الدبابيس، وتخطيط PCB الموصى به، والرسومات الميكانيكية متاحة على
