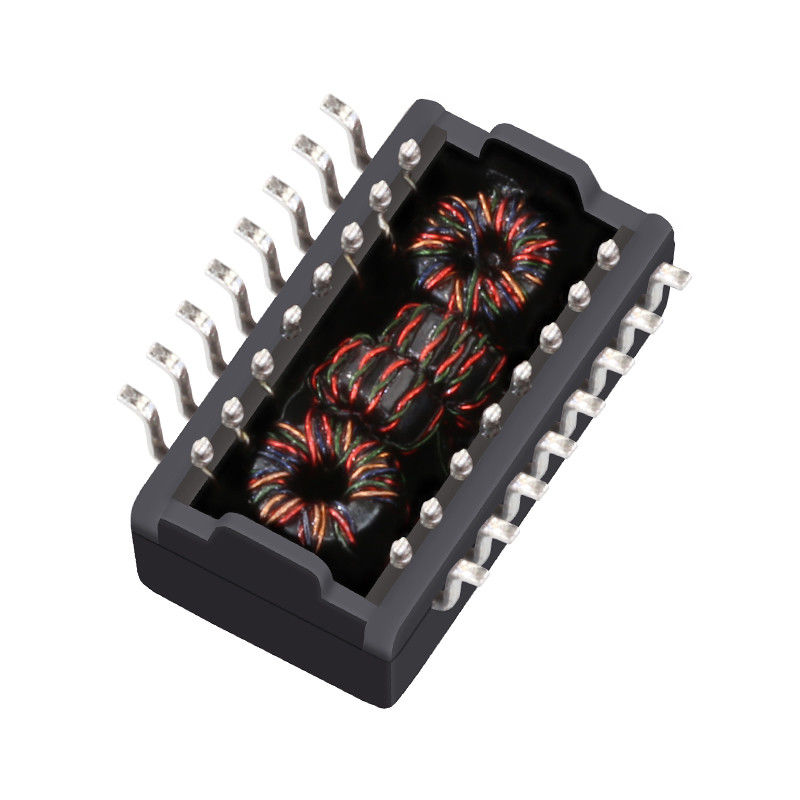

TG110-A050N2LF 10 / 100BASE-TX محول إيثرنت للسيارات SMT

الـ TG110-A050N2LF هو محول عالي الأداء من الدرجة السيارات بتقنية SMT (Surface Mount Technology) مصمم خصيصًا لتطبيقات شبكات Ethernet بسرعة 10/100BASE-TX. تم تصنيع هذا المكون أحادي المنفذ بواسطة Halo Electronics، وهو مؤهل بالكامل لـ AEC-Q200، مما يضمن أعلى مستويات الموثوقية والمتانة المطلوبة للبيئات السيارات الصارمة.

تم تصميم TG110-A050N2LF ببصمة SMD مدمجة، ويوفر عزلًا كهربائيًا حاسمًا وتكييفًا للإشارة، مما يجعله مكونًا أساسيًا لاتصالات البيانات عالية السرعة في المركبات الحديثة.

• موثوقية الدرجة السيارات: متوافق تمامًا مع معايير AEC-Q200، مما يضمن الأداء تحت الضغط الميكانيكي والتغيرات البيئية.
• سلامة الإشارة المحسّنة: يتميز بنسبة لف 1CT:1CT لقناتي الإرسال والاستقبال، مما يوفر مطابقة ممتازة للمقاومة.
• عزل عالٍ: يوفر حماية 1500Vrms Hi-Pot، مما يحمي شرائح PHY الحساسة من زيادة الجهد والضوضاء.
• طفيليات منخفضة: مع سعة قصوى بين اللفات (Cw/w) تبلغ فقط 35pF و DCR منخفض يبلغ 0.9Ω، فإنه يقلل من تشويه الإشارة وفقدان الإدخال.
• تغليف SMT قوي: مصمم للتجميع الآلي بالتقاط ووضع، مما يقلل من تكاليف التصنيع ويحسن كفاءة مساحة لوحة الدوائر المطبوعة.

المواصفات الفنية لمحول SMT 10/100BASE-TX

التطبيقات النموذجية لمحول Ethernet السيارات TG110-A050N2LF

• أنظمة المعلومات والترفيه في السيارات
• اتصال Ethernet داخل المركبات
• وحدات الاتصال 10/100BASE-TX
• أجهزة الشبكات في السيارات
• تصميمات مغناطيسية SMD مدمجة تتطلب تأهيل AEC-Q200

الجودة والامتثال

TG110-A050N2LF خالٍ من الرصاص ومتوافق مع RoHS. يشير تأهيله AEC-Q200 إلى أنه خضع لاختبارات مكثفة لدورات درجة الحرارة، والانحياز الرطوبي، والصدمات الميكانيكية، والاهتزاز، مما يضمن تلبيته للمتطلبات الصارمة لسلسلة التوريد العالمية للسيارات.

 أسئلة شائعة حول محولات Ethernet المؤهلة لـ AEC-Q200

TG110-A050N2LF هو خيار عملي للمهندسين الذين يبحثون عن محول يوازن بين الأداء الكهربائي والتأهيل للسيارات. يدعم 350µH OCL و DCR منخفض يبلغ 0.9Ω و حد السعة البالغ 35pF نقل الإشارة بكفاءة، بينما يضيف تصنيف hi-pot البالغ 1500Vrms ثقة العزل لتطبيقات Ethernet.

س1: لأي غرض يستخدم TG110-A050N2LF؟

إنه محول Ethernet للسيارات أحادي المنفذ بتقنية SMD بسرعة 10/100BASE-TX مصمم لأنظمة المعلومات والترفيه في السيارات والأنظمة الشبكية المماثلة.

س2: هل TG110-A050N2LF مؤهل لـ AEC-Q200؟

نعم. تدرجه ورقة البيانات على أنه مؤهل لـ AEC-Q200.

س3: ما هي نسبة اللف لـ TG110-A050N2LF؟

نسبة اللف هي 1CT:1CT.

س4: ما هو نطاق درجة حرارة التشغيل؟

نطاق درجة حرارة التشغيل المذكور هو 0 إلى +70 درجة مئوية.

س5: ما هو تصنيف العزل الذي يوفره؟

تم تحديد المحول عند 1500Vrms hi-pot.
