تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: RB1-125BAG1A
وثيقة: LPJ0013AHNL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25 ك
الأسعار: $0.5-$0.8
تفاصيل التغليف: 50PCS / علبة، 1200PCS / الكرتون
وقت التسليم: في المخزون السفينة في غضون 3 أيام
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 4200K-PCS / شهر
ب.ن: |
RB1-125BAG1A |
صنع في الصين: |
LPJ0013AHNL |
نوع المنتجات: |
موصل MagJack RJ45 مع محول |
مؤشر الصمام: |
أخضر / أصفر |
التدريع EMI: |
محمي |
تطبيق إيثيرنت: |
10/100base-t |
حماية العزلة: |
مدمج |
نوع التركيب: |
من خلال الثقب، الزاوية اليمنى |
ب.ن: |
RB1-125BAG1A |
صنع في الصين: |
LPJ0013AHNL |
نوع المنتجات: |
موصل MagJack RJ45 مع محول |
مؤشر الصمام: |
أخضر / أصفر |
التدريع EMI: |
محمي |
تطبيق إيثيرنت: |
10/100base-t |
حماية العزلة: |
مدمج |
نوع التركيب: |
من خلال الثقب، الزاوية اليمنى |

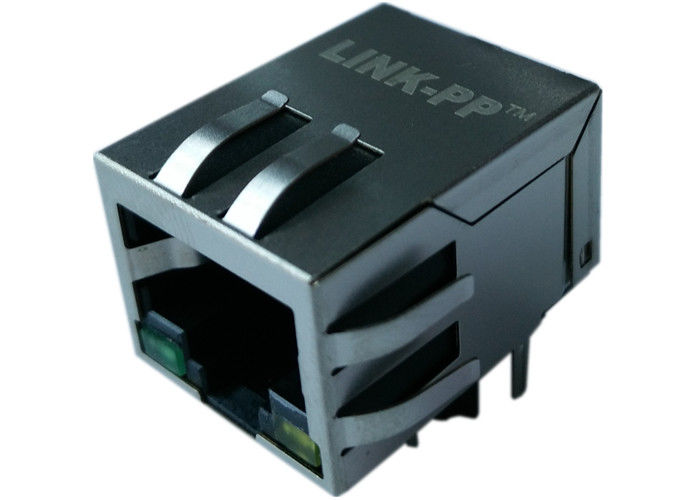

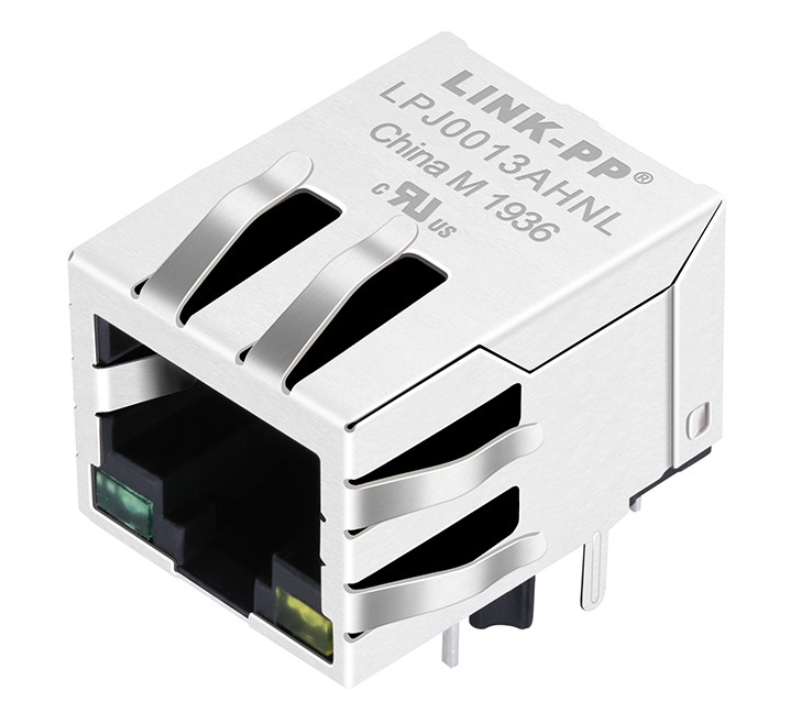

الـRB1-125BAG1A RJ45 1 × 1 مع المحولهو عالية الأداءرابط RJ45 MagJack متكاملمصممة10/100 تطبيقات إثنترات Base-Tهذا منفذ واحد، RJ45 محمي وصلة تكاملمحول LAN (المغناطيسية),الدرع EMI مع أصابع الأرض، ومؤشرات LED مزدوجة اللونفي حزمة صغيرة ذات فتحة مستقيمة
مصممة لمعدات شبكة إيثيرنت التي تتطلب سلامة إشارة موثوقة ، وقمع EMI ، وتكامل PCB فعال في المساحة ، يدعم RB1-125BAG1Aوظيفة AutoMDIX، تلبي متطلبات الأداء الكهربائي المتطلبة ، وتوفر رفضًا ممتازًا للوضع المشترك ، وخسارة إدراج منخفضة ، وحماية عزل.
هذاربط RJ45 مع محول متكامل و LEDمثالي للتطبيقات بما في ذلكأجهزة التبديل الإيثيرنت، و أجهزة التوجيه، ومعدات الشبكات الصناعية، و أجهزة التحكم المدمجة، وبوابات إنترنت الأشياء، وأجهزة الاتصال.

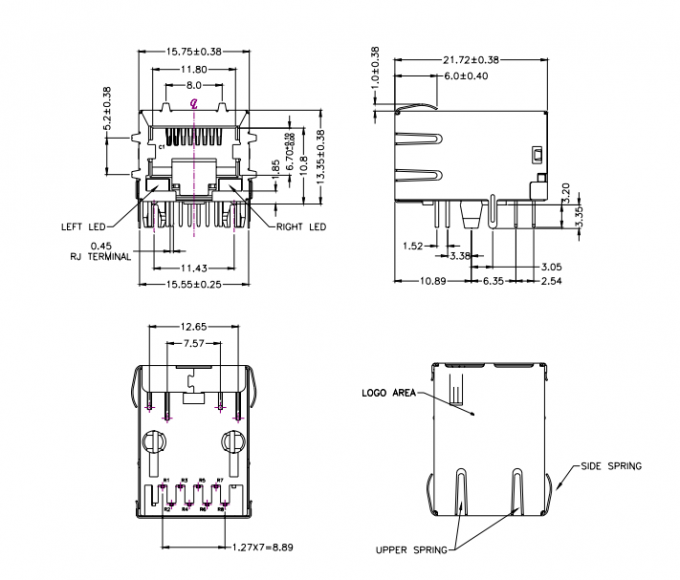

| المعلم | المواصفات |
|---|---|
| نوع المنتج | رابط RJ45 مع محول متكامل |
| رقم الجزء | RB1-125BAG1A |
| نوع الجهاز | جاك RJ45 (ماج جاك) |
| التكوين | 1 × 1 منفذ واحد |
| التطبيق | 10/100Base-T Ethernet |
| مغناطيسية متكاملة | نعم.. |
| مؤشر LED | نعم.. |
| لون LED | أخضر / أصفر |
| الحماية | محمي بإصبع EMI |
| نوع التثبيت | من خلال الثقب |
| توجيه PCB Mount | الزاوية المستقيمة (90 درجة) |
| توجيه علامة التبويب | أسفل |
| عدد الصفوف | 1 |
| عدد النواة لكل جاك | 4 |
| التعبئة | الصندوق |
| المعلم | المواصفات |
|---|---|
| الارتفاع فوق PCB | 0.525" (13.33ملم) |
| تكوين الميناء | ميناء واحد |
| أسلوب الإنهاء | الحامية |
| مادة القشرة | الفولاذ المقاوم للصدأ |
| سمك الغلاف الأمامي | 0.20ملم |
| سمك القشرة الخلفية | 0.20ملم |
| ساق الأرض | إعداد الحرارة |
| مواد السكن | البلاستيك الحراري عالي الحرارة |
| لون المقصورة | أسود |
| تصنيف اللهب | UL94 V-0 |
| مكون | المواد | المواصفات |
|---|---|---|
| محطة RJ45 | الفوسفور البرونز | سمك 0.30 ملم |
| منطقة الاتصال النهاية | فلاش الذهب | |
| طلاء ذيل اللحام | 100 ميكرو من القطن | |
| التغطية | 50~100μ" نيكل | |
| محطة الإدخال | النحاس | سمك 0.35 ملم |
| محطة الرابط | النحاس | سمك 0.25 ملم |
| إنهاء الاتصال | فلاش الذهب | |
| مادة الدرع | الفولاذ المقاوم للصدأ |
| المعلم | المواصفات |
|---|---|
| درجة حرارة العمل | 0°C إلى +70°C |
| درجة حرارة التخزين | -40°C إلى +85°C |
| حالة التخزين | الحماية من التآكل والأضرار المادية |
| المعلم | المواصفات |
|---|---|
| سرعة الايثرنت | 10/100Base-T |
| عائق | 100Ω المرشح المنخفض المتوازن |
| دعم AutoMDIX | نعم.. |
| عدد الموانئ | 1 |
| نوع المحول | مغناطيسية LAN متكاملة |
| المعلم | المواصفات |
|---|---|
| الحثية الأساسية | 350μH دقيقة |
| حالة الاختبار | 100 كيلو هرتز، 0.1 فولت، 8mA تعصب DC |
| عزل المدخلات | 1500VAC / 60 ثانية |
| عزل التيار المباشر | 2250VDC / 60 ثانية |

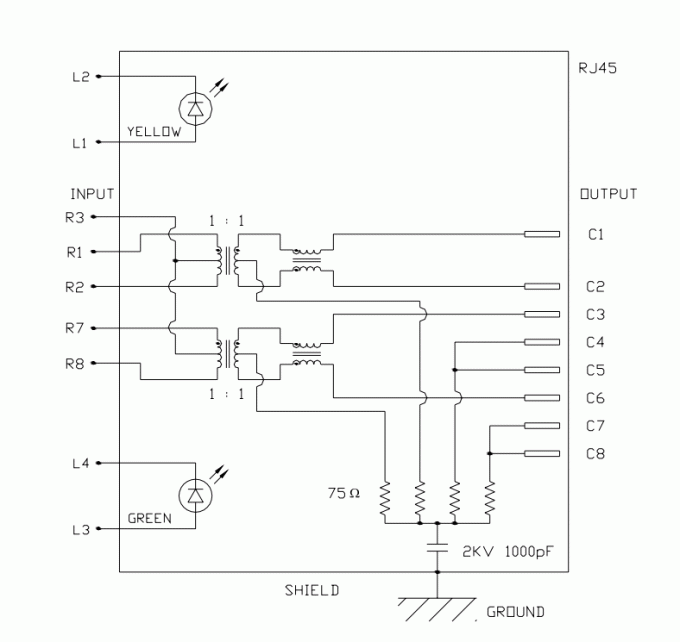

تم تصميم وحدة المغناطيسية المتكاملة RB1-125BAG1A للحفاظ على نقل إشارات Ethernet الموثوق به من خلال تصفية محسنة وقمع الضوضاء.
| نطاق التردد | الأداء |
|---|---|
| 1~100MHz | -1.0 ديسيبل ماكس |
| نطاق التردد | الأداء |
|---|---|
| 1 ~ 30 ميغا هرتز | -18 ديسيبل دقيقة |
| 30 إلى 60 ميغاهرتز | -16 ديسيبل دقيقة |
| 60 إلى 80 ميغاهرتز | -12 ديسيبل دقيقة |
| المعلم | الأداء |
|---|---|
| رفض الوضع المشترك (CMR) | -30dB Min @ 1 ~ 100MHz |
| الصوت المتقاطع | -30dB Min @ 1 ~ 100MHz |
على عكس موصلات RJ45 التقليدية التي تتطلب محولات LAN الخارجية ، يجمع RB1-125BAG1A بين:
في مكون واحد مضغوط، مما يقلل من تعقيد PCB وتكاليف التجميع.
مع:
يضمن الجهاز الاتصالات الثابتة 10/100Mbps Ethernet.
مزيج من:
يوفر متانة ممتازة للعمل على المدى الطويل.
RB1-125BAG1A يدعم10/100 تطبيقات إثنترات Base-T، توفير اتصال إثنترات سريع موثوق به لمعدات الشبكة.
أجل، هذا الـ (آر جي 45 ماج جاك) يدمج مغناطيسية (إيثيرنت) ، مما يلغي الحاجة إلى محول خارجي منفصل
أجل، الـ (آر بي ١١٢٥ باج ١ أ) يدعمAutoMDIX، مما يسمح بالاكتشاف التلقائي وتصحيح أزواج إرسال واستقبال كابل إيثيرنت.
المرفق يستخدمتصميم تركيب زاوية مستقيمة من خلال الثقب، مما يوفر استقرار ميكانيكي قوي لتجميع PCB.
نعم، يحتويمؤشرات LED الخضراء / الصفراءلمراقبة حالة اتصال Ethernet و نشاطها.
المحول المتكامل يوفر الحد الأدنى من الحثية الأساسية350μH عند 100kHz مع تحيز 8mA DC.
أجل، الـ (آر بي 1-125 بي إيه جي 1 إيه) يحتوي على درع من الفولاذ المقاوم للصدأ مع أصابع أرضية لخفض التداخل الكهرومغناطيسي
نطاق درجة حرارة العمل هو0°C إلى +70°C، مع القدرة على تخزين من-40°C إلى +85°C.
تستخدم RJ45 MagJacks المتكاملة عادةً في مفاتيح Ethernet والموجهات والمحكمات الصناعية وأجهزة إنترنت الأشياء والأنظمة المدمجة ومعدات الاتصالات.
نعم، لأن المحول مدمج في مجموعة وصلات RJ45، يمكن أن يبسط تصميم PCB وتقليل عدد المكونات مقارنة مع الحلول المنفصلة.
