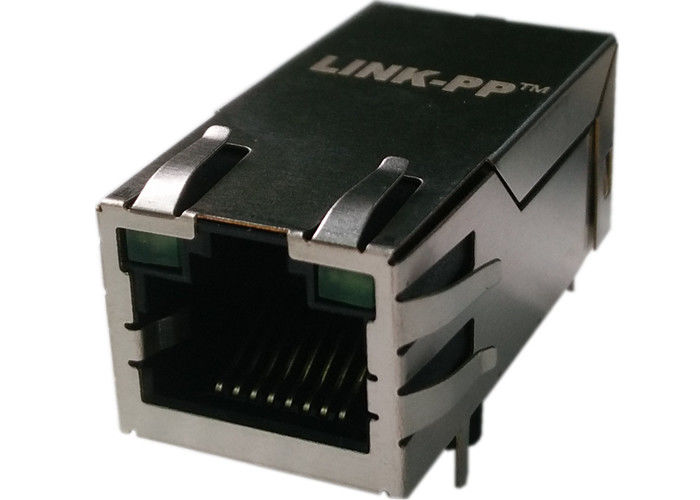

JK0-0177NL 1000BASE-T PoE+ RJ45 موصل PoE+ RJ45 (لسان لأعلى، 35 واط PSE، 2250VDC)

JK0-0177NL عبارة عن وحدة موصل متكاملة RJ45 (ICM) عالية الأداء أحادية المنفذ (1×1) جيجابت (1000BASE-T) من سلسلة PulseJack™‎ الخاصة. تم تصميمه ببنية داخلية متقدمة تتميز بـ 12 دبابيس إشارة منفصلة و4 دبابيس طاقة معزولة PoE+، ويتوافق JK0-0177NL تمامًا مع مواصفات IEEE 802.3at / IEEE 802.3bt.

إنه يوفر ما يصل إلى 35 وات من الطاقة المستمرة في موقع PSE (15 وات - 30 وات في موقع PD) لأكثر من 2 أو 4 أزواج مع الحفاظ على عزل عازل قوي بقوة 2250 فولت تيار مستمر. يتميز JK0-0177NL بحد أدنى من محاثة الدائرة المفتوحة (OCL) الرائدة في الصناعة والتي تم التحقق منها تحت 20 مللي أمبير من جانب الخط، ويضمن عدم تشبع النواة في إعدادات PoE عالية الطاقة. يقع في هيكل من البلاستيك الحراري المقاوم للهب UL 94 V-0 مع تصنيف MSL 1، وهو مُحسّن لأجهزة الشبكات عالية الكثافة، وكاميرات أمان IP، وأجهزة التحكم في المباني الذكية، ونقاط الوصول الخاصة بالمؤسسات.

1. الأداء العام والبيئي

2. توصيل طاقة PoE والخصائص الكهربائية (@ 25 درجة مئوية)

100Ω±15Ω100Ω±15Ω)

3. المواد والمتانة الميكانيكية وتكوين LED

إذا = 20 مللي أمبيرإذا = 20 مللي أمبير

ورقة بيانات موصل JK0-0177NL RJ45

الغوص العميق في الهندسة: لماذا تختار JK0-0177NL؟

1. 20 مللي أمبير من التسامح مع انحياز التيار المستمر: منع التشبع الأساسي في ظل تيارات عدم التوازن العالية

يتم تصنيف معظم وحدات Gigabit ICM العامة فقط لتحيز تيار مباشر بقدرة 11 مللي أمبير وفقًا لمعيار IEEE 802.3 القديم. في عمليات تركيب PoE+ في العالم الحقيقي، يمكن أن تؤدي اختلالات مقاومة زوج الكابلات إلى إزاحة عالية لحلقة التيار المستمر.

يضمن Pulse JK0-0177NL الحد الأدنى من 350 μH OCL عند انحياز 20 مللي أمبير للتيار المستمر، مما يوفر ما يقرب من ضعف هامش التشبع للموصلات التقليدية. وهذا يمنع تدحرج الحث، ويثبت فقدان الإرجاع عالي التردد، ويزيل تمامًا سقوط الحزم أو رفرفة الارتباط عند تشغيل الكابلات الطويلة (حتى 100 متر).

2. فصل مادي مخصص بـ 12 إشارة + 4 دبوس PoE

على عكس الموصلات المدمجة الشائعة التي تجمع بين الصنابير المركزية على آثار الإشارة الداخلية، يتميز JK0-0177NL بفصل مادي حصري لـ 12 دبوس إشارة و4 دبابيس طاقة PoE ذات قياس ثقيل.

• الفصل الحراري: يعزل ما يصل إلى 35 وات من التسخين المستمر بالتيار المستمر عن الإشارات التفاضلية PHY الحساسة.
• تقليل التداخل القريب (NEXT): يقلل من اقتران الحث المتبادل بين عابري حقن الطاقة ومحولات البيانات.

توصيات بشأن تصميم الأجهزة وتخطيط ثنائي الفينيل متعدد الكلور

1. توجيه PoE عالي التيار (4 دبابيس طاقة):

• قم بتوجيه مسارات طاقة PoE الأربعة المخصصة بعرض لا يقل عن 30 إلى 35 مل (لأونصة واحدة من النحاس) لاستيعاب ما يصل إلى 720 مللي أمبير من تيارات الخطوط المستمرة مع الحد الأدنى من ارتفاع درجة الحرارة.
• ضع مضلع نقل حراري محلي أسفل دبابيس إرجاع الطاقة لتوصيل الحرارة مباشرة إلى طائرات الأرض/الطاقة الداخلية.

2. 2250 VDC حدود العزل:

حافظ على مسافة خلوص مطلقة تبلغ ≥ 2.0 مم بين الدوائر الجانبية للخط الأمامي (أرضية الهيكل/الدرع) والدوائر الجانبية PHY الرقمية (الأرضية المنطقية) لاجتياز اختبار العزل الكهربائي بقوة 2250 فولت تيار مستمر بأمان.

3. الملف الحراري لحام الموجة:

نظرًا لأن الوحدة تتميز بغلاف من البلاستيك الحراري MSL 1، فهي جاهزة للحام الموجي مباشرة بعد إخراجها من العبوة. درجة حرارة الذروة الموصى بها هي 260 درجة مئوية كحد أقصى لمدة لا تتجاوز 10 ثوانٍ.

معلومات المصادر والخدمات اللوجستية والطلب

• رقم الجزء للطلب: JK0-0177NL
• معيار التغليف:علبة تغليف صناعية مضادة للكهرباء الساكنة (كرتون شحن رئيسي مبطن وواقي).
• حساسية الرطوبة:JEDEC MSL 1 (لا يلزم استخدام عبوة جافة أو خبز قبل اللحام الموجي).
• الحد الأدنى لكمية الطلب (موك):الكميات القياسية الكاملة للدرج (كميات العينات المدعومة للنماذج الأولية).
• مهلة المصنع القياسية:من 6 إلى 10 أسابيع (اتصل بمكتب المبيعات لدينا للحصول على مخزون مؤقت ديناميكي).

الأسئلة المتداولة

س1: ما هو الفرق التشغيلي بين Pulse JK0-0177NL وJXK0-0177NL؟

ج: يكمن الاختلاف الأساسي في تصنيف درجة حرارة التشغيل. تم تحديد JK0-0177NL لبيئات درجة الحرارة التجارية (0 درجة مئوية إلى +70 درجة مئوية). تم تصميم JXK0-0177NL بسلك مغناطيسي بدرجة حرارة ممتدة ووعاء لتحمل درجات الحرارة الصناعية (-40 درجة مئوية إلى +85 درجة مئوية). يشترك كلا الجهازين في نفس المثبتات وأبعاد البصمة ونسب الدوران الكهربائية.

Q2: هل يمكن لـ JK0-0177NL دعم طاقة PoE IEEE 802.3bt ذات 4 أزواج؟

ج: نعم. في حين تم استهداف JK0-0177NL في البداية لتوصيل IEEE 802.3at (PoE+) 30 وات لأكثر من زوجين (باستخدام اتصالات الخط MX1 وMX2، أو 15 وات باستخدام MX3/MX4)، فإن هندسة المحولات الداخلية ذات 4 قنوات واستخراج الطاقة المخصص بـ 4 سنون تسمح له بدعم توزيع طاقة يصل إلى 30 وات - 80 وات عبر جميع الأزواج الأربعة تحت IEEE الأحدث. معيار 802.3bt

س 3: لماذا يعد انحياز التيار المستمر بمقدار 350 μH عند 20 مللي أمبير أمرًا بالغ الأهمية لتطبيقات PoE+؟

ج: عندما تتدفق تيارات DC عالية عبر كابل Ethernet، فإن عدم تطابق المقاومة بين أزواج الموصلات يؤدي إلى انحياز غير متوازن للتيار المستمر عبر ملفات المحولات. يضمن JK0-0177NL الحفاظ على ما لا يقل عن 350 درجة مئوية من الحث مع تطبيق تيار مستمر بقدرة 20 مللي أمبير، مما يمنع التشبع المغناطيسي الذي يمكن أن يشوه إشارات إيثرنت التفاضلية ويسبب فقدان الحزمة.

س4: ما هي أجهزة إرسال واستقبال Ethernet PHY المتوافقة مع JK0-0177NL؟

ج: إن نسبة الدوران القياسية 1CT:1CT عبر جميع القنوات التفاضلية الأربعة تجعل JK0-0177NL متوافقًا عالميًا مع جميع أجهزة Gigabit Ethernet PHYs ذات الوضع الحالي ووضع الجهد الكهربي، بما في ذلك ICs من TI وMarvell وBroadcom وRealtek وMicrochip.
