تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: 0813-1X1T-43-F
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000
الأسعار: $0.06-$0.35
تفاصيل التغليف: 50PCS / علبة، 1200PCS / الكرتون
وقت التسليم: في سفينة الأسهم اليوم
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 4600K.PCS / شهر
نوع المنتجات: |
ماج جاكس (آي سي إم) |
رقم الجزء: |
0813-1X1T-43-F |
عدد المنافذ: |
1X1 |
سرعة: |
1000Base-t |
علامات التبويب EMI: |
مع |
قاد: |
بدون |
متوافقة مع بنفايات: |
نعم-بنفايات |
درجة حرارة التشغيل: |
0 ~ +70 درجة مئوية |
نوع المنتجات: |
ماج جاكس (آي سي إم) |
رقم الجزء: |
0813-1X1T-43-F |
عدد المنافذ: |
1X1 |
سرعة: |
1000Base-t |
علامات التبويب EMI: |
مع |
قاد: |
بدون |
متوافقة مع بنفايات: |
نعم-بنفايات |
درجة حرارة التشغيل: |
0 ~ +70 درجة مئوية |

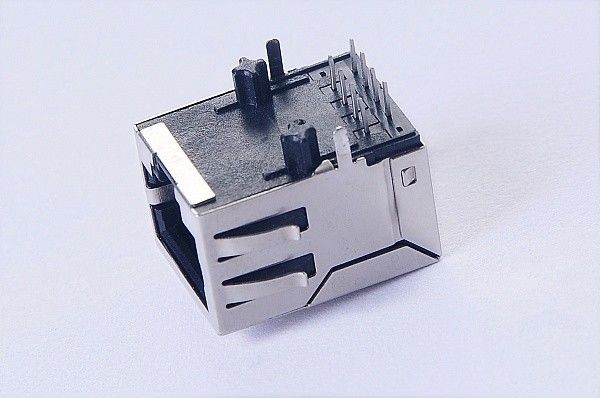

0813-1X1T-43-F عبارة عن وحدة موصل متكاملة RJ45 عالية الأداء أحادية المنفذ (1x1) (ICM) مصممة لتطبيقات 1000BASE-T (Gigabit Ethernet). يجمع MagJack® بين فوائد الكثافة العالية لموصل RJ45 المتوافق مع معايير الصناعة مع مغناطيسات مصممة بدقة، مما يوفر سلامة فائقة للإشارة، وقمع EMI، وعزل جلفاني في مكون واحد موفر لمساحة PCB.
| المعلمة | مواصفة |
|---|---|
| اسم المنتج | 0813-1X1T-43-F RJ45 مع المغناطيس |
| يكتب | ماججاك / آي سي إم |
| عدد المنافذ | 1x1 |
| سرعة | 1000BASE-T |
| ملف الارتفاع | معيار |
| قاد | لا |
| تكوين المنفذ | علامة التبويب لأسفل |
| تصنيف بو | غير بو |
| نوع التركيب | من خلال جبل هول |
| درجة حرارة التشغيل | 0 درجة مئوية إلى +70 درجة مئوية |
| علامات التبويب EMI | نعم |
| الامتثال لـ RoHS | نعم |
0813-1X1T-43-F عبارة عن 1x1 RJ45 MagJack (وحدة الموصل المتكاملة، ICM) المصممة لتطبيقات 1000BASE-T Ethernet. فهو يجمع بين موصل RJ45 والمغناطيسات في حل واحد مدمج، مما يساعد على تبسيط تصميم PCB، وتقليل تعقيد التخطيط، ودعم أداء Gigabit Ethernet الموثوق.
تم تصميم هذا الموصل بملف تعريف ارتفاع قياسي، وتوجيه المنفذ لأسفل، والتركيب من خلال الفتحة، وهو خيار عملي لمعدات الشبكات التي تتطلب احتفاظًا ميكانيكيًا مستقرًا وسلامة إشارة يمكن الاعتماد عليها. ويتضمن أيضًا علامات تبويب EMI ومتوافق مع RoHS، مما يجعله مناسبًا لتصميمات الشبكات الصناعية والتجارية الحديثة.
1. نسبة المنعطفات
TP1: 1 قيراط: 1 قيراط ± 2%
TP2: 1 قيراط: 1 قيراط ± 2%
TP3: 1 قيراط: 1 قيراط ± 2%
TP4: 1 قيراط: 1 قيراط ± 2%
2. أوكل@ 100 كيلو هرتز / 100 ميجا هرتز VRMS: 8 مللي أمبير تيار مستمر: 350 درجة مئوية دقيقة.
3. فقدان الإدراج
0.1 ميجا هرتز إلى 1 ميجا هرتز: -1.1 ديسيبل كحد أقصى
1 ميجا هرتز إلى 65 ميجا هرتز: -0.5 ديسيبل كحد أقصى
65 ميجا هرتز إلى 100 ميجا هرتز: -0.8 ديسيبل كحد أقصى
100 ميجا هرتز إلى 125 ميجا هرتز: -1.2 ديسيبل كحد أقصى
4. خسارة العودة (الحد الأدنى)
0.5 ميجا هرتز إلى 40 ميجا هرتز: -18 ديسيبل
40 ميجا هرتز إلى 100 ميجا هرتز: -12 + 20 سجل (f/80 ميجا هرتز) ديسيبل
5. الوضع المشترك لرفض الوضع المشترك:100 كيلو هرتز إلى 100 ميجا هرتز: -30 ديسيبل دقيقة
6. الوضع المشترك لرفض الوضع التفاضلي:100 كيلو هرتز إلى 100 ميجا هرتز: -35 ديسيبل دقيقة
7. هيبوت / عزل الجهد:1500 فولت أو 2250 فولت تيار مستمر
يعد 0813-1X1T-43-F MagJack حلاً متعدد الاستخدامات لمجموعة واسعة من الأجهزة التي تدعم تقنية Ethernet، بما في ذلك:
يعتبر موصل RJ45 المزود بالمغناطيس مثاليًا لـ:
نظرًا لدمج المغناطيسات في الموصل، يمكن أن يكون التصميم أكثر إحكاما وأسهل في التوجيه.
تم تصميم الجزء لـ 1000BASE-T، مما يجعله مناسبًا تمامًا لوصلات إيثرنت النحاسية عالية السرعة.
يدعم تكوين علامة التبويب السفلية وتصميم عدم وجود LED تخطيطات مبسطة للوحة الأمامية واللوحة.
تساعد علامات تبويب EMI المدمجة على تحسين التحكم في الضوضاء ودعم أداء النظام الأكثر قوة.
مع الامتثال لـ RoHS، يناسب هذا الموصل المتطلبات البيئية والتصنيعية الحديثة.
