تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: 0826-1X1T-GJ-F
وثيقة: LPJK6003AONL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000
الأسعار: $ 1.68
تفاصيل التغليف: 50PCS / علبة، 1200PCS / الكرتون
وقت التسليم: في الأوراق المالية
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 4600K.PCS / شهر
رقم الجزء: |
0826-1X1T-GJ-F |
نوع المنتج: |
وحدة الاتصال المتكاملة |
عدد المنافذ: |
1×1 |
سرعة: |
10/100base-t |
تصنيف POE: |
بو+ 30W |
تكوين المنفذ: |
علامة تبويب لأعلى |
نوع التركيب: |
من خلال ثقب |
علامات التبويب EMI: |
نعم |
نوع الصمام: |
أوج/Y |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
رقم الجزء: |
0826-1X1T-GJ-F |
نوع المنتج: |
وحدة الاتصال المتكاملة |
عدد المنافذ: |
1×1 |
سرعة: |
10/100base-t |
تصنيف POE: |
بو+ 30W |
تكوين المنفذ: |
علامة تبويب لأعلى |
نوع التركيب: |
من خلال ثقب |
علامات التبويب EMI: |
نعم |
نوع الصمام: |
أوج/Y |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |

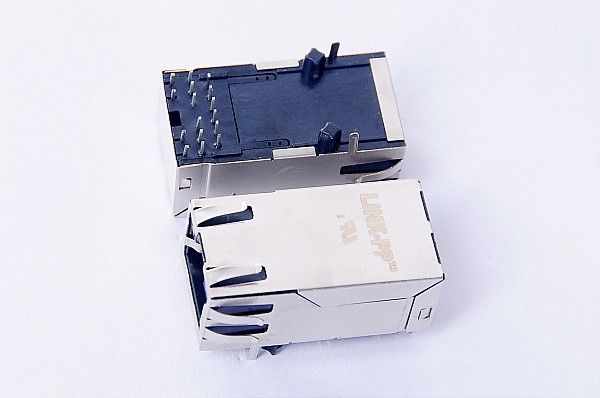

الـ Bel Fuse 0826-1X1T-GJ-F هو وحدة موصل متكامل (ICM) بمنفذ واحد (1x1) مصممة لشبكات Ethernet السريعة الصناعية القوية وشبكات الطاقة عبر الإيثرنت بلس (PoE+ / IEEE 802.3at). يتميز بمغناطيسات مدمجة بنسبة تحويل 1CT:1CT، ونطاق درجة حرارة تشغيل ممتد من -40 درجة مئوية إلى +85 درجة مئوية، وملف تعريف قياسي Tab-Up، ويوفر هذا الموصل طاقة مستمرة تصل إلى 720 مللي أمبير @ 57 فولت تيار مستمر (30 واط) مع ضمان عزل عازل بقوة 2250 فولت تيار مستمر.
| المعلمة | قيمة المواصفات | شرط الاختبار / ملاحظات |
|---|---|---|
| نسبة التحويل (TP1 و TP2) | 1CT : 1CT (±2%) | قنوات الإرسال والاستقبال |
| الحث الدائرة المفتوحة (OCL) | 350 μH كحد أدنى. | @ 100 كيلو هرتز، 100 مللي فولت تيار متردد فعال، 11 مللي أمبير تيار مستمر |
| فقدان الإدخال | -1.1 ديسيبل كحد أقصى (0.1–1 ميجاهرتز) -0.8 ديسيبل كحد أقصى (1–65 ميجاهرتز) -1.2 ديسيبل كحد أقصى (65–100 ميجاهرتز) |
عبر تردد التشغيل |
| فقدان العودة | -18 ديسيبل كحد أدنى (0.5–40 ميجاهرتز) -(12 + 20 لوغ(f/80 ميجاهرتز)) ديسيبل (40–100 ميجاهرتز) |
مقاومة النظام: 100 Ω |
| رفض الوضع المشترك (CM إلى CM) | -30 ديسيبل كحد أدنى | 100 كيلو هرتز–100 ميجاهرتز |
| رفض الوضع المشترك إلى الوضع التفاضلي (CM إلى DM) | -35 ديسيبل كحد أدنى | 100 كيلو هرتز–100 ميجاهرتز |
| تيار خط DC المتوازن | 720 مللي أمبير كحد أقصى مستمر @ 57 فولت تيار مستمر 1.2 أمبير كحد أقصى لمدة 200 مللي ثانية @ 57 فولت تيار مستمر |
مصمم لتطبيقات IEEE 802.3at PoE+ |
| عزل الجهد العالي (HiPot) | 2250 فولت تيار مستمر | اختبار إنتاج بنسبة 100% |
تدمج الوحدة أربع مقاومات إنهاء داخلية بقيمة 75 Ω، وأربع مكثفات حجب تيار مستمر بقيمة 22 نانوفاراد / 100 فولت، ومكثف جهد عالي بقيمة 1000 بيكوفاراد / 2 كيلو فولت متصل بالدرع الخارجي كجزء من شبكة إنهاء Bob Smith.
عند توجيه لوحة الدوائر المطبوعة، حافظ على أزواج تفاضلية لشبكة الإيثرنت عالية السرعة بعيدًا عن مسارات الطاقة المزعجة وعقد التبديل، خاصة أسفل وحول منطقة استبعاد الموصل. يساعد الحفاظ على الفصل عن مسارات dV/dt العالية ومسارات التيار العالية على تقليل اقتران الضوضاء المشتركة والحفاظ على سلامة الإشارة.
يتم إخراج مسارات طاقة PoE من خلال اتصالات VC مخصصة على الأطراف 13 و 14 و 15 و 16. توفر هذه الأطراف وصولاً إلى مسارات طاقة زوج كابل الإيثرنت ذات الصلة لأجهزة PoE PD أو PSE الخارجية.
استخدم مسارات نحاسية واسعة بما يكفي لمسار طاقة PoE وقم بقياس نحاس لوحة الدوائر المطبوعة وفقًا للتيار المطلوب، وسمك النحاس، وارتفاع درجة الحرارة المسموح به، وطول التوجيه. يدعم الجهاز المرجعي ما يصل إلى 720 مللي أمبير من تيار خط DC المتوازن بشكل مستمر عند 57 فولت تيار مستمر، لذلك يجب تصميم مسار طاقة لوحة الدوائر المطبوعة المحيط به بهامش كافٍ لحمل التيار.
تجنب الاختناقات الضيقة، ومقاومة الوصلات المفرطة، وانتقالات التوجيه غير الضرورية في مسار تيار PoE، حيث يمكن أن تزيد هذه من التسخين الموضعي وانخفاض الجهد.
تأكد من أن جميع علامات الدرع والتثبيت تقوم باتصال قصير ومنخفض المقاومة مع أرضية الهيكل المقصودة أو هيكل أرضية الدرع الطرفي.
يساعد التأريض السليم للدرع في توفير مسار فعال للضوضاء المشتركة ويحسن أداء EMI عند واجهة كابل الإيثرنت. حافظ على مسارات تيار الدرع قصيرة ومباشرة، وتجنب توجيه تيارات عودة الدرع عبر مناطق أرضية رقمية أو تناظرية حساسة كلما أمكن ذلك.
يجب تنسيق طريقة التأريض النهائية مع الهيكل على مستوى النظام، وهندسة أرضية لوحة الدوائر المطبوعة، واستراتيجية حماية ESD، ومتطلبات EMC.
لا. تم تصميم 0826-1X1T-GJ-F خصيصًا لشبكات 10/100BASE-T (Fast Ethernet). إذا كان تطبيقك يتطلب سرعات Gigabit (1000BASE-T)، فيجب عليك اختيار سلسلة MagJack Gigabit ذات 8 قنوات/4 أزواج بدلاً من هذا الإصدار ذي الزوجين.
يدعم الموصل PoE+ (IEEE 802.3at / Type 2) الذي يوفر ما يصل إلى 30 واط. يتعامل مع تيار خط متوازن مستمر يبلغ 720 مللي أمبير @ 57 فولت تيار مستمر وتيار ذروة يصل إلى 1.2 أمبير @ 57 فولت تيار مستمر لمدة 200 مللي ثانية.
يتميز 0826-1X1T-GJ-F باتجاه منفذ Tab-Up (مزلاج لأعلى). يسمح هذا التصميم بفصل الكابل بسهولة من الأعلى، وهو مفيد بشكل خاص للأجهزة المثبتة على سكة DIN والقاعدة حيث تكون الخلوصات السفلية محدودة.
LED 1 (الأطراف 17/18) هو LED أصفر أحادي اللون. LED 2 (الأطراف 19/20) هو LED ثنائي اللون يصدر لونًا برتقاليًا عندما يكون الطرف 19 موجبًا وأخضر عندما يكون الطرف 20 موجبًا. كلاهما يعمل بتيارات قيادة أمامية قياسية تبلغ 20 مللي أمبير.
