تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: 08B1-1X1T-06-F
شروط الدفع والشحن
الحد الأدنى لكمية: 50/1200 قطعة
الأسعار: Supportive
تفاصيل التغليف: 50PCS / علبة، 1200PCS / الكرتون
وقت التسليم: في الأوراق المالية
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 4600K.PCS / شهر
رقم الجزء: |
08B1-1X1T-06-F |
نوع المنتج: |
وحدة الموصل المتكاملة (ICM) |
معيار إيثرنت: |
10/100base-t |
عدد المنافذ: |
1X1 |
اتجاه المنفذ: |
علامة تبويب لأعلى |
مؤشرات LED: |
لا أحد |
دعم بو: |
غير PoE |
نوع التركيب: |
من خلال ثقب |
درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |
علامات التبويب EMI: |
نعم |
متوافق مع RoHS: |
نعم |
جهد العزلة: |
1500 فولت |
رقم الجزء: |
08B1-1X1T-06-F |
نوع المنتج: |
وحدة الموصل المتكاملة (ICM) |
معيار إيثرنت: |
10/100base-t |
عدد المنافذ: |
1X1 |
اتجاه المنفذ: |
علامة تبويب لأعلى |
مؤشرات LED: |
لا أحد |
دعم بو: |
غير PoE |
نوع التركيب: |
من خلال ثقب |
درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |
علامات التبويب EMI: |
نعم |
متوافق مع RoHS: |
نعم |
جهد العزلة: |
1500 فولت |

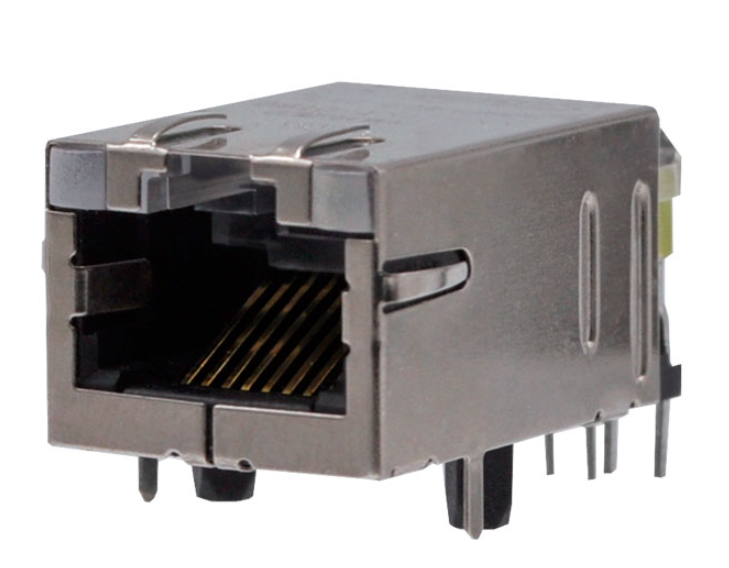

08B1-1X1T-06-F RJ45 وحدة اتصال متكاملة مع دعم 10/100BASE-T ، عزل 1500Vrms ، مغناطيس متكامل ، توجيه Tab-Up ، تركيب ثقب ،والامتثال لـ RoHS لتطبيقات Ethernet الصناعية.
08B1-1X1T-06-F هي وحدة اتصال متكاملة RJ45 ذات منفذ واحد (1x1) موثوقة للغاية مصممة لتطبيقات الشبكات 10/100BASE-T.مصممة مع مغناطيسية متكاملة لتوفير مساحة PCB وتقليل EMI، هذا ماج جاك يحتوي على ملف تعريف الارتفاع القياسي، تكوين منفذ التبويب، ودرع EMI قوي.تم تصميمه ل Through Hole Mount (THT) ويتم اختباره بدقة للامتثال لـ IEEE 802.3 متطلبات العزل، مما يجعلها خيار مثالي للاتصالات والشبكات الصناعية والإلكترونيات الاستهلاكية.
تم تصميم 08B1-1X1T-06-F لتلبية متطلبات سلامة إشارة Ethernet السريعة.
| المعلم | القيمة |
| نسبة الدوران TX | 1CT: 1 |
| نسبة الدوران RX | 1CT: 1 |
| OCL @ 100kHz / 100mVRMS | 350μH دقيقة |
| التحيز المتردد | 8mA |
| نطاق التردد | المواصفات |
| 1 ميغاهرتز 100 ميغاهرتز | -1.0 ديسيبل ماكس |
تساعد خسارة الإدراج المنخفضة على الحفاظ على قوة الإشارة عبر روابط Ethernet ، مما يضمن أداء شبكة مستقر.
| التكرار | الاحتياج |
| 1 ميغاهرتز 30 ميغاهرتز | -18 ديسيبل دقيقة |
| 30 ميغاهرتز 60 ميغاهرتز | -18 + 20LOG ((F/30MHz) ديسيبل |
| 60 ميغاهرتز 80 ميغاهرتز | -12 ديسيبل دقيقة |
أداء خسارة العودة يقلل من انعكاسات الإشارة ويحسن من موثوقية الاتصال.
| التكرار | الاحتياج |
| 500كيلو هرتز 1ميه هرتز | -70 ديسيبل دقيقة |
| 10 ميغاهرتز | -50 ديسيبل دقيقة |
| 30 ميغاهرتز | -45 ديسيبل دقيقة |
| 50 ميغاهرتز | -40 ديسيبل دقيقة |
| 100 ميغاهرتز | -35 ديسيبل دقيقة |
| التكرار | رفض CM-CM | رفض CM-DM |
|---|---|---|
| 100كيلو هرتز 1ميه هرتز | ≥70 ديسيبل | ≥70 ديسيبل |
| 10 ميغاهرتز | ≥ 47 ديسيبل | ≥60 ديسيبل |
| 30 ميغاهرتز | ≥ 42 ديسيبل | ≥50 ديسيبل |
| 60 ميغاهرتز | ≥ 37 ديسيبل | ≥45 ديسيبل |
| 100 ميغاهرتز | ≥30 ديسيبل | ≥40 ديسيبل |
المغناطيس المدمج يوفر ما يصل إلى 70 ديسيبل قمع الضوضاء في الوضع المشترك، مما يساعد على الحفاظ على سلامة الإشارة، والحد من انبعاثات EMI،وتحسين موثوقية إيثيرنت في تطبيقات الشبكات الصناعية والمتضمنة.
مصممة للاستمرارية والاتصالات الكهربائية المستقرة، تستخدم 08B1-1X1T-06-F المواد الممتازة بنيت لتحمل عمليات التصنيع القياسية.
توفر هذه المواد متانة طويلة الأمد وأداء كهربائي مستقر في بيئات تشغيل متطلبة.
تتوافق 08B1-1X1T-06-F مع متطلبات الصناعة الرئيسية:
أرقام ملفات UL:
هذه الشهادات تساعد على تبسيط الموافقات على المنتجات وضمان التوافق العالمي للتنفيذ.
لا. تم تصميم هذه ICM خصيصًا لتطبيقات 10BASE-T و 100BASE-TX Fast Ethernet. يتطلب Gigabit Ethernet بنية مغناطيسية مختلفة تدعم عملية 1000BASE-T.
لا، هذه النسخة تصنف على أنها قاذفة RJ45
المغناطيس المدمج يوفر عزل 1500Vrms ، وتلبية متطلبات عزل IEEE 802.3.
رقم 08B1-1X1T-06-F هو تكوين بدون مصابيح LED مصمم للتطبيقات التي لا تطلب إشارة الحالة الخارجية.
يستخدم المرفق تركيب ثقب للاحتفاظ الميكانيكي القوي وموثوقية مفصل اللحام.
