تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: ISO9001,SGS,UL,CE,REACH
رقم الموديل: POE RJ45 موصل
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25 ك
الأسعار: $0.09-$1.85
تفاصيل التغليف: اختياري
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3000000 شهريا.
بلفوز رقم الجزء: |
0826-1X1T-1-F |
LINK-PP رقم الجزء: |
LPJK2076AONL |
سرعة: |
1000 قاعدة-T |
عدد المنافذ: |
غير مرتبطة |
تطبيق لان: |
إيثرنت (بو +) |
علامة تجارية: |
LINK-PP |
بلفوز رقم الجزء: |
0826-1X1T-1-F |
LINK-PP رقم الجزء: |
LPJK2076AONL |
سرعة: |
1000 قاعدة-T |
عدد المنافذ: |
غير مرتبطة |
تطبيق لان: |
إيثرنت (بو +) |
علامة تجارية: |
LINK-PP |
تفاصيل سريعة
الموصلات المغناطيسية عبر الإيثرنت (PoE) مع تبويب لأعلى وطبقة لأسفل مع / بدون علامات تبويب LED و EMI
منفذ واحد ، تكوينات متعددة المنافذ والتكديس (من خلال حفرة)
يقلل من عدد المكونات ليتم وضعها على اللوح
يحرر مساحة اللوحة ويوفر حماية للإشارة
تخفيض الضوضاء في النظام
موثوقية محسنة وأداء مثالي للنظام
فوائد وجود مسارات إشارة أقصر ومكاسب موثوقية من أنظمة تحتوي على مكونات أقل
يساعد الشركات المصنعة للوصول إلى أهدافها في خفض التكاليف
مواصفات

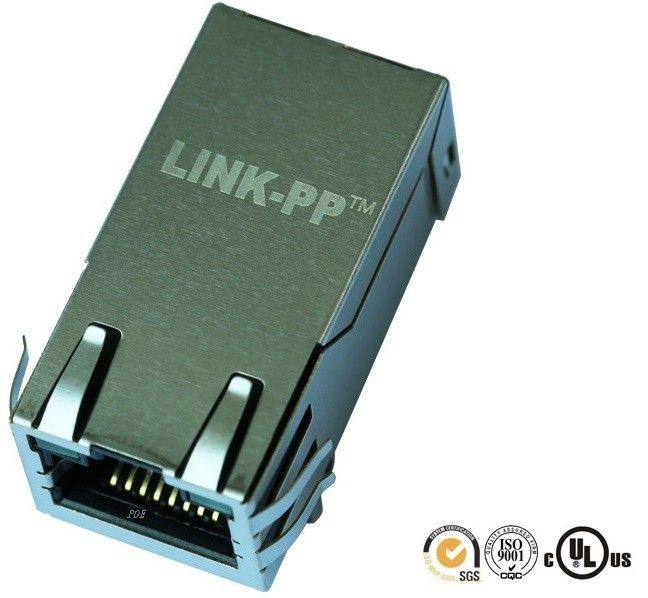

| منفذ واحد Cat5e RJ45 موصل مع 1000 Base-T Integrated Magnetics & PoE +، برتقالي & أخضر / أصفر LED، Tab Up، RoHS | |
| LINK-PP رقم الجزء | LPJK2076AONL |
| بلفوز رقم الجزء | 0826-1X1T-AC-F / 0826-1X1T-M1-F / 0826-1X1T-1-F |
| تطبيق لان | ETHERNET (بو +) |
| AutomDX | نعم فعلا |
| Bst Circuit | نعم فعلا |
| التكوين RX | T، C |
| التكوين TX | T، C |
| الاتصال منطقة التزاوج التصفيحات | GOLD 6u "/ 15u" / 30u " |
| النوى لكل ميناء | 8 |
| الثنائيات | لا ديودات |
| خيار الصمام | ORANGE & أخضر / أصفر |
| مزلاج | TAB UP |
| عدد المنافذ | 1X1 |
| PCB | FR4 |
| PCB جبل زاوية | دخول جانبي |
| ثنائي الفينيل متعدد الكلور الاحتفاظ بالبريد | تي بوست |
| ارتفاع الحزمة (بوصة) | 0.531 |
| ارتفاع الحزمة (مم) | 13.50 |
| طول الحزمة (بوصة) | 1.30 |
| طول الحزمة (مم) | 33.02 |
| عرض الحزمة (بوصة) | 0.654 |
| عرض الحزمة (مم) | 16.60 |
| نوع الدبوس | THT SOLDER |
| بنفايات المتوافقة | YES-RoHS-5 مع إعفاء الرصاص في الجندي |
| بحث | نعم فعلا |
| درع EMI علامات التبويب | مع |
| سرعة | 1000 BASE-T |
| درجة الحرارة | 0 إلى 70 ℃ |
| يتحول نسبة RX | 1CT: 1CT |
| يتحول نسبة TX | 1CT: 1CT |
LINK-PP RJ45 صمم لبيجلبون الأسود من صك تكساس
http://www.ti.com/tool/beaglebk#0
منصة تطوير منخفضة التكلفة ومفتوحة المصدر ومدعومة بالمجتمع لمطوري معالجات ARM® Cortex ™ -A8 وهواة.
LINK-PP ------------ المورد المعين ومدعوم من النظام المضمر لتي
يمكننا أيضا أن نجعل هذه الجزء رقم أدناه | |
| XMP-P11-10F0-GY-CT1 | XMH-01R-4-DZ5-1-170 |
| XMP-P25-10F0-GY-CT1 | XMH-01-5-PL2-111-1P0 |
| XMP-01-4-P25-111-1P0 | XMG-01-4-P23-111-1P0 |
| XMP-P31FAT-10F0-NL | XMP-01-4-P25-111-1P0 |
| XMH-T02-041-423-012 | XPJG-1-01K-5-PN1-210 |
| XMP-9808-81011-140D-T3 | XPJG-1-01A-4-D51-310 |
| XMH-9771-8812-S3L2T2 والاتحاد الأوروبي | XPJG-1-01A-4-D51-110 |
| XMP-XARJ-1032NL | XPJG-1-01-8A-G31-1-PD31 |
| XMPH-TRJK0013AHNL-GE1 | XPJG-01J-1-P31-110 |
| XMPH-TRJK2001AHNL | XMH-PD2F-10H0-GY |
| XMPH-061Q-12F6-GY (RMP-061Q-12F6-GY) | XPJH-RMP-061L-10W6-NL |
| XMPH-01D-1-D25-110 | XMP-RMP-LC4P-16F6-NL |
| XMPH-01R-4-Q23-170 | XPH-RMP-061L-16W6-2Y |
| XMPH-XARJ-8017CNL | XPJH-RMP-061K-16W6-NL |
| XMPH-SC851-901NL | XMG-TRJ4190GENL |
| XMP-TRJK0010AGNL | XMH-TRJ6100AGNL-SG1 |
| XMH-TRJ16003AZNL | XPJH-01D-1-D25-110 (XMH-01-1-PP1-111-1P0) |
| XMH-TRJ1514AENL | XMP-01M-0-H61-11P |
| XMP-TRJ16249AZNL | XMP-01D-4-L61-11P |
| XMPH-TRJK4013AHNL | XMP-01J-1-P12-C01 |
| XMP-061K-16W6-2Y-M | XPJH-1-01-8C-E3M-4-PD11 |
| XMP-01J-1-P12-T01 | XPJH-01D-4-PG1-170-DAQ |
| XMP-9774-TF91121-006-CX1 | XPJH-01D-4-P23-170-دق-C |
| XMP-1104D6014 | XPJH-01D-4-P23-170-DAQ |
| XMP-TRJK1046AONL | XPJH-01D-0-PH1-070 |
| HRJ-YL1B11M2000BNL | XPJH-01F-4-P25-176 |
| XPJH-01L-4-R07-170 | XPJH-01F-5-PN1-170 |
| XPJH-01R-0-Q22-07C ومنظمة الدول الأمريكية | XPJH-01R-0-PJ1-07K-BRD |
| XPJH-01R-0-R09-070 | XPJH-RN6-1640F51F |
| XPJH-061LAT-10W6-NL | XMH-YL5917222X6PLE |
| XPJH-01R-0-F02-070 | XPJH-1-26-8A-S4C-0-PD01 |
| XPJH-061KAT-16W6-NL | XPJH-28A-Z-P01-970 |
| XPJH-01R-4-D11-171 | XPJH-28D-0-H65-070 |
| XPJH-1-01-8A-C41-4-PE11 | XPJH-28D-0-H01-01 |
| XPJG-01J-4-P25-110 | XPJH-2-28-8C-T4D-0-PH01 |
| XPJG-01J-1-P28-110 | XMH-YL5917122X1LE |
| XPJG-01J-4-PH2-110 | XMH-YL5917212X1LE |
| XPJG-01K-5-PN1-210 | XPJH-21D-Z-P21-970-MHF |
| XPJG-01A-4-D51-310 | XPJH-1-21-8A-Q30-Z-PD21 |
| XPJG-01A-4-D51-110 | XPJH-TRJ17002A109NL |
| XPJG-1-01-8A-G31-1-PD31 | XPJH-1-21-8A-Q30-4-PD22 |
| XMG-TRJ26514AENL | XMH-9760-DH3B120-286 |
| XPJH-1208C1009 | XPJH-24A-Z-P01-970 |
| XPG-SK02-411008POENL | XMH-YL5917222X4PLE |
| XPJG-1-04-8A-G34-4-PD23 | XPJH-24D-Z-P21-970-MHF |
| XPJH-04L-8-R08-4V0 | XMH-9760-DH3D120-286 |
| XPJH-04L-8-R08-4V0-JU | XPJH-26A-Z-P01-970 |
| XPJH-04L-5-R10-1S0 | XMH-9760-DH3G130-286 |
| XPJH-04D-1-D34-190 | XPH-TRJ46253AENL |
| جيجابت ماج جاك بو موصل RJ45 ، درجة الحرارة الموسعة 0826-1X1T-1-F | |
| اكتب PCB Mount | الظهور الثقب (THT) |
| عدد المنافذ | 1 و 2 و 4 منافذ و 2 × 1 قابلة للتكديس و 2 × 2 و 2 × 4 و 2 × 6 و 2 × 8 |
| درع و Unshield | متوفر في Shield و Unshield |
| نوع الموصل | RJ45 |
| بو | الطاقة عبر إيثرنت المتكاملة |
| المغناطيسية | المغناطيسي المتكامل |
| المغنطيسية السرعة | Magnetics 10 / 100Mbps و 1 Gigabit |
| التعبئة والتغليف | خيارات صينية |
| تبويب الموقع | تبويب وخيارات التبويب لأسفل |
| لون LED | اختياري |
| عدد المراكز | 8 و 10 مواقف أو غيرها |
| عدد الاتصالات | 8 و 10 اتصالات أو غيرها |
| بنفايات المتوافقة | نعم فعلا |
| درجة حرارة اللحام | 230 to 240 degr.C 5-10 SECONDS |
| لحام عالية درجة الحرارة الخيار | 260 degr.C 5-10 SECONDS |
| خيار درجة حرارة عالية | -40 إلى +85 درجة فهرنهايت |
| درجة حرارة التشغيل | -0 إلى 70 درجة مئوية |
جيجابت ماج جاك بو موصل RJ45 ، درجة الحرارة الموسعة 0826-1X1T-1-F
