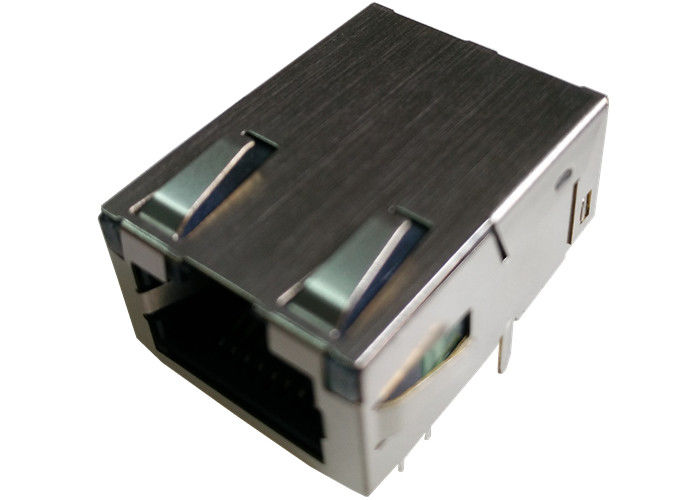

L829-1X1T-ED جيجابت Magjack فائقة الانظار RJ45 ولبطاقات واجهة الشبكة

تفاصيل سريعة

Pulse Jack Low Profile 1x1 Tab-Up

1.RoHS "NL" ذروة لحام تصنيف 260 درجة مئوية
2.Low الارتفاع والبصمة الصغيرة لتقليل مساحة اللوحة

3.Meets مواصفات IEEE 802.3
4.350µH الحد الأدنى من OCL مع 8MA التحيز الحالي
أداء 5.High لقمع EMI القصوى

6. تصميم نموذج: 【 L829-1X1T-ED 】

7. نموذج الإنتاج الضخم: 【 LPJK7401AONL 】

MAG.REVERSE LATCH،

الصمام اختياري. EMI-finger اختياري.

وصف

Pulse Jack Low Profile 1x1 Tab-Up، M eeting IEEE 802.3 / af / at

1. ميزات نوع المنتج:

1) نوع المنتج = رابط
2) نوع جاك = RJ45
3) الملف الشخصي = قياسي
4) اتجاه تصاعد ثنائي الفينيل متعدد الكلور = الإدخال الجانبي (الزاوية اليمنى) / دخول أعلى (عمودي)

2. مرفق الميكانيكية:
1) تكوين جاك = 1 × 1

3. الخصائص الكهربائية:
1) محمية = نعم

4. إنهاء الميزات ذات الصلة:
1) إصبع EMI - أسفل = بدون
2) طريقة الإنهاء = اللحيم

5. الهيئة المتعلقة الميزات:
1) تكوين منفذ = واحد / متعدد
2) EMI Fingers -Top and Sides = With / Without
3) توجيه مزلاج = قياسي - مزلاج لأسفل
4) طول الذيل ثنائي الفينيل متعدد الكلور

6. الاتصال المتعلقة الميزات:
1) تم التحميل مسبقًا = نعم
2) نوع إنهاء الاتصال = من خلال ثقب / سطح جبل

7. الإسكان المتعلقة الميزات:
1) نمط موصل = جاك

8. معايير الصناعة:
1) الامتثال RoHS / ELV = متوافق مع RoHS ، ELV المتوافقة
2) عمليات لحام خالية من الرصاص = موجة اللحيم قادرة على 240 درجة مئوية ،

موجة لحام قادرة على 260 درجة مئوية ، وجع موجة قادرة على 265 درجة مئوية

إعادة تدفق لحام اختياري.
3) تاريخ الامتثال RoHS / ELV = دائما متوافق مع RoHS

9. تحديد الهوية:
1) Left LED Color (Position # 1) = Green - 250 ohm resistor
2) اللون LED الأيمن (المركز # 2) = أخضر - مقاومة 250 أوم

10. شروط الاستخدام:
1) ينطبق على = لوحة الدوائر المطبوعة
2) الشروط البيئية = مكتب / أماكن العمل
3) درجة حرارة التشغيل (درجة مئوية) = 0 - 70 / - 40 - +85

11.Hipot:

1500Vrms MIN
