تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: 7498011122AR
وثيقة: LPJ19911ADNL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25 ك
الأسعار: $0.08-$1.79
تفاصيل التغليف: بكرة الشريط
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3000000 شهريا.
رقم المنتج: |
7498011122AR |
نوع الموصل: |
RJ45 |
التطبيقات: |
10/100 Base-T ، AutoMDIX |
نوع التركيب: |
حافة اللوحة، التركيب على السطح |
الإنهاء: |
جندى |
التدريع: |
محمية ، إصبع emi |
لون الصمام: |
الأخضر الأصفر |
درجة حرارة التشغيل: |
-40 درجة مئوية ~ 85 درجة مئوية |
رقم المنتج: |
7498011122AR |
نوع الموصل: |
RJ45 |
التطبيقات: |
10/100 Base-T ، AutoMDIX |
نوع التركيب: |
حافة اللوحة، التركيب على السطح |
الإنهاء: |
جندى |
التدريع: |
محمية ، إصبع emi |
لون الصمام: |
الأخضر الأصفر |
درجة حرارة التشغيل: |
-40 درجة مئوية ~ 85 درجة مئوية |

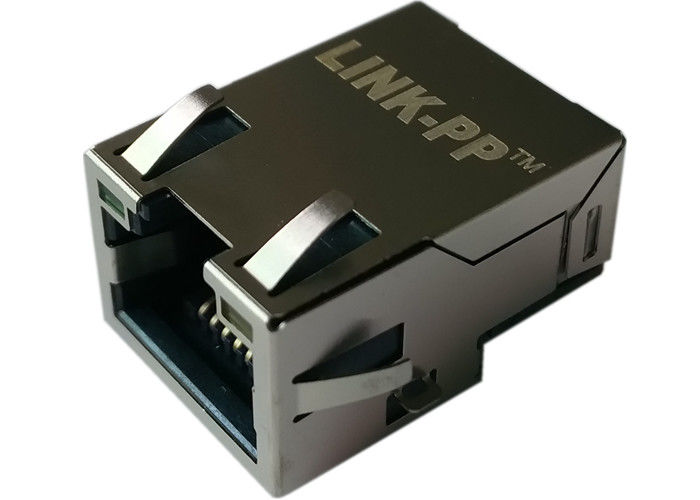

7498011122AR — موصل RJ45 محمي بمحول شبكة مدمج لشبكات 10/100Base-T. تثبيت على حافة اللوحة بتقنية SMT، مصباح LED DOM (أصفر-أخضر)، نسبة لف 1:1، محاثة 350 ميكرو هنري، جهد تحمل 2250 فولت تيار مستمر. مثالي لشبكات إيثرنت الصناعية وواجهات الشبكة المحلية القوية.
موصل RJ45 محمي عالي الموثوقية مع محول شبكة مدمج لتطبيقات 10/100Base-T — تثبيت على حافة اللوحة بتقنية SMT، مصباح LED أصفر-أخضر، نطاق درجة حرارة واسع (-40 درجة مئوية إلى +85 درجة مئوية)، مصمم لمعدات الشبكات الصناعية والتجارية.
| المعلمة | المواصفات |
|---|---|
| رقم المنتج | 7498011122AR |
| الوصف | محول شبكة WE-RJ45 LAN 10/100Base-T |
| نوع الموصل | RJ45 (محمي) |
| المنافذ | 1 |
| التثبيت | حافة اللوحة، تثبيت سطحي (SMT) |
| الإنهاء | لحام |
| ألسنة الحماية | نعم |
| اتجاه اللسان | لأعلى |
| مصباح LED | أصفر-أخضر |
| دعم PoE | غير مدعوم بتقنية PoE |
| تحسين نسبة رفض الوضع المشترك (CMRR) | لا |
| اختبار تحمل الجهد | 2250 فولت تيار مستمر، دقيقة واحدة |
| المعايير | متوافق مع IEEE 802.3u (10/100Base-TX) |
| Auto MDIX | نعم |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| المعلمة | المواصفات |
|---|---|
| معدل البيانات | 10 / 100 ميجابت في الثانية |
| المحاثة | 350 ميكرو هنري |
| نسبة اللف | 1 : 1 |
| فقد الإدخال | ≤ -1.0 ديسيبل (1–100 ميجاهرتز) |
| فقد العودة (100 أوم) | 1–30 ميجاهرتز: ≥ -18 ديسيبل |
| 30–60 ميجاهرتز: ≥ -14 ديسيبل | |
| 60–80 ميجاهرتز: ≥ -12 ديسيبل | |
| 80–100 ميجاهرتز: ≥ -10 ديسيبل | |
| رفض الوضع المشترك (CMR) | ≥ -35 ديسيبل (1–100 ميجاهرتز) |
| التداخل | ≥ -35 ديسيبل (1–100 ميجاهرتز) |
1. تداخل الكهرومغناطيسي / سلامة الإشارة في البيئات الصناعية
الحل: جسم RJ45 محمي بإصبع EMI ومحول مدمج (CMR ≥ -35 ديسيبل) يقلل من اقتران الضوضاء المشتركة.
2. التوافق مع التجميع وإعادة التدفق لإنتاج SMT
الحل: عبوة SMT على حافة اللوحة مصممة للتجميع الآلي بالتقاط ووضع واللحام بإعادة التدفق (اتبع ملف تعريف إعادة التدفق للمورد).
3. نطاق تشغيل غير مؤكد لمعدات المجال
الحل: نطاق التشغيل المحدد (-40 درجة مئوية إلى +85 درجة مئوية) يقلل المخاطر في عمليات النشر الخارجية أو الصناعية.
4. الامتثال وأدلة الاختبار المطلوبة من قبل ضمان الجودة
الحل: الامتثال لـ IEEE 802.3u، تحمل جهد 2250 فولت تيار مستمر / دقيقة واحدة — قم بتضمين تقارير الاختبار في حزمة المشتريات.
