تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: ISO9001,SGS,UL,CE,REACH
رقم الموديل: MIC24121-5308W-LF3
شروط الدفع والشحن
الحد الأدنى لكمية: أجهزة الكمبيوتر 200
الأسعار: $1.0
تفاصيل التغليف: 60 جهاز كمبيوتر شخصى في 1 علبة، 22 علبة في 1 علبة كرتون، والتي هي 37 * 30 * 30 سم، 10 كجم (1320 قطعة
وقت التسليم: في سفينة الأسهم في غضون 3 أيام
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3000000 شهريا.
رقم الجزء: |
MIC24121-5308W-LF3 |
إنتاج متسلسل: |
LPJ19911ADNL |
منتج أصلي: |
لينك-PP |
طلب: |
10/100Base-T إيثرنت |
الإنهاء: |
جندى |
نمط التثبيت: |
SMT / جبل السطح |
تكوين المنفذ: |
1 × 1 منفذ RJ45 |
عزل: |
2250 فولت تيار مستمر |
رقم الجزء: |
MIC24121-5308W-LF3 |
إنتاج متسلسل: |
LPJ19911ADNL |
منتج أصلي: |
لينك-PP |
طلب: |
10/100Base-T إيثرنت |
الإنهاء: |
جندى |
نمط التثبيت: |
SMT / جبل السطح |
تكوين المنفذ: |
1 × 1 منفذ RJ45 |
عزل: |
2250 فولت تيار مستمر |

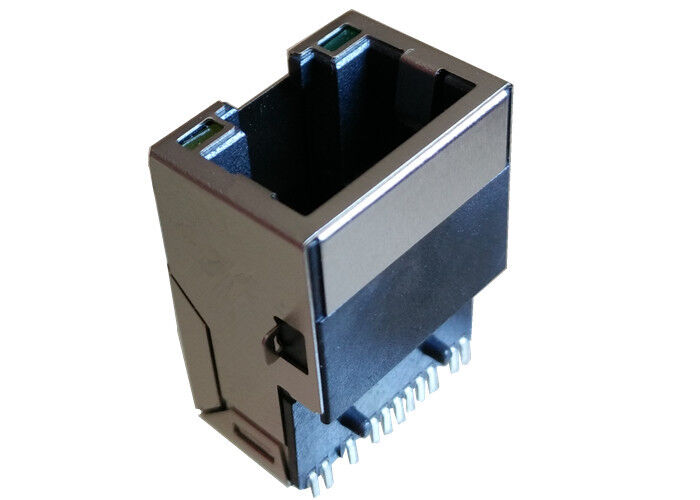

MIC24121-5308W-LF3 هو موصل RJ45 SMT 10/100BASE-T مع مغناطيسات مدمجة، عزل 2250 فولت، 350µH OCL، –40 إلى +85°C.
| المعلمة | المواصفات |
|---|---|
| التطبيق | مصمم لـ 10/100BASE-T Ethernet |
| الحث (OCL) | 350 µH كحد أدنى. @ 100 كيلو هرتز، 100 مللي فولت، تحيز 8 مللي أمبير تيار مستمر (J1–J2; J3–J6, Lp) |
| جهد تحمل العازل | 2250 VDC, 1 دقيقة (بين P1–J1، P1 مربوط بـ P4) |
| نسبة الدورات / القطبية (RX) | (P1–P3) : (J1–J2) = 1 : 1 ±2% |
| نسبة الدورات / القطبية (TX) | (P4–P6) : (J3–J6) = 1 : 1 ±2% |
| فقدان الإدخال | ≤ –1.0 ديسيبل (1 ميجاهرتز – 100 ميجاهرتز) |
| فقدان الإرجاع | ≥ –18 ديسيبل (1 – 30 ميجاهرتز) |
| ≥ –16 ديسيبل (30 – 45 ميجاهرتز) | |
| ≥ –14 ديسيبل (45 – 60 ميجاهرتز) | |
| ≥ –12 ديسيبل (60 – 80 ميجاهرتز) | |
| التداخل المتبادل | ≤ –35 ديسيبل (1 ميجاهرتز – 100 ميجاهرتز) |
| رفض الوضع المشترك (CMR) | ≤ –35 ديسيبل (1 ميجاهرتز – 100 ميجاهرتز) |
| نطاق درجة حرارة التشغيل | –40 °C إلى +85 °C |
يقوم MIC24121-5308W-LF3 بدمج مغناطيسات Ethernet مباشرة داخل غلاف موصل RJ45, مما يسمح للمصممين بالتخلص من مكونات المحولات المنفصلة.
هذا يحسن سلامة الإشارة، ويقلل من التداخل الكهرومغناطيسي، ويبسط توجيه PCB في التصميمات عالية الكثافة.
جهد العزل العالي ورفض الوضع المشترك القوي يجعله مناسبًا لبيئات Ethernet الصناعية.
