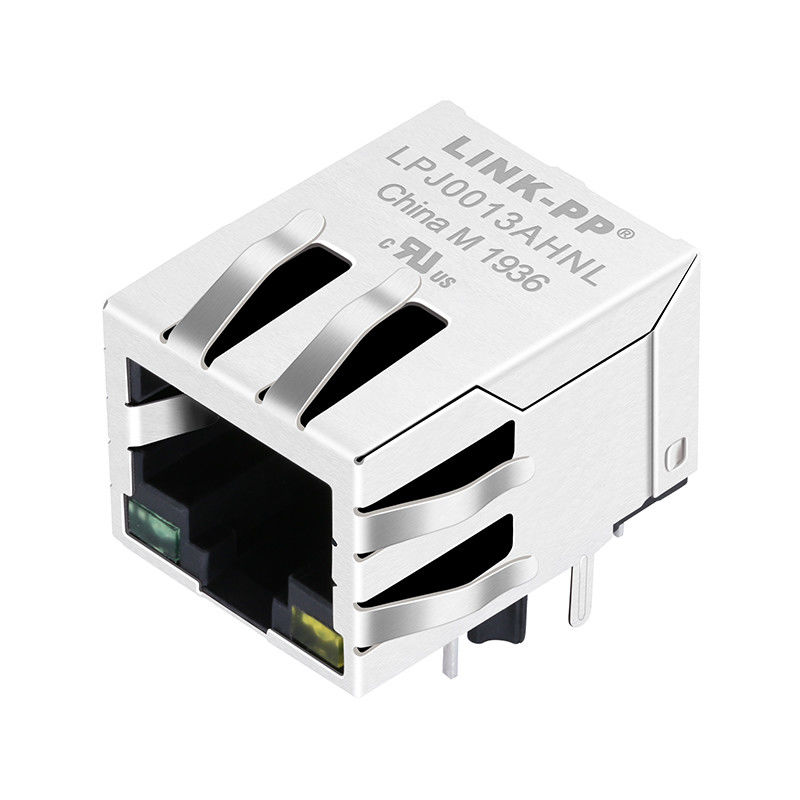

LPJ0013AHNL 10/100 موصل RJ45 مغناطيسي Base-T مع LED

لينك-بي بي LPJ0013AHNL هو رابط RJ45 من الدرجة الأولى مع مغناطيسية 10/100 قاعدة T متكاملة. تم تصميمه لتلبية مواصفات IEEE 802.3 الصارمة،هذا الجهاز النموذجي يوفر سلامة إشارة متفوقة وأداء الشبكةيحتوي على درع EMI متكامل مع أصابع الربيع لتقليل الضوضاء الممتازة ، إلى جانب مصابيح LED مزدوجة مدمجة (الخضراء / الصفراء) لمراقبة حالة الميناء المرئية.متوافقة بالكامل مع RoHS (2011/65/EU) ومعتمد على UL (رقم الملف). E484635) ، LPJ0013AHNL هو عنصر الشبكة المثالي لمعدات الاتصالات الحاسوبية الحديثة.

المواصفات التقنية الرئيسية لـ LPJ0013AHNL MagJack

الأداء الكهربائي من LPJ0013AHNL RJ45 مع المغناطيس

• خسارة الإدراج: -1.2 ديسيبل ماكس (1-100 ميغاهرتز)
• خسارة العودة: -16 ديسيبل دقيقة (1-30 ميغاهرتز) ، -12 ديسيبل دقيقة (30-60 ميغاهرتز) ، -10 ديسيبل دقيقة (60-80 ميغاهرتز) ، -8 ديسيبل دقيقة (80-100 ميغاهرتز)
• الكلام المتقاطع: -30 ديسيبل دقيقة (1-100 ميغاهرتز)
• رفض الوضع الشائع: -30 ديسيبل دقيقة (1-100 ميغاهرتز)

المواد والخصائص الميكانيكية

تم بناؤها من أجل المتانة والتصنيع الآلي، LPJ0013AHNL يستخدم المواد من الدرجة الأولى:

• غطاء: PBT البلاستيك الحراري + 30٪ G.F (UL94V-0 معتمدة للسلامة من الحرائق)
• مادة الاتصال: برونز الفوسفور (C5210R-EH) ، سمك 0.35mm
• التغطية: 6 ميكرو بوصة على الأقل الذهب في منطقة الاتصال لدورات التزاوج الموثوق بها
• الحماية: SUS 304-1 / 2H الفولاذ المقاوم للصدأ، سمك 0.2mm مع أصابع الربيع EMI
• قابلية اللحام: متوافق مع اللحام الموجي (درجة حرارة النقطة: 250 درجة مئوية لمدة 5 ثوان)

تطبيقات LPJ0013AHNL RJ45 Connector مع LED

مصممة لتطبيقات الشبكات متعددة الاستخدامات، هذا المقبس المغناطيسي RJ45 مناسب تماماً:

• معدات SOHO (مثل مودم ADSL)
• تكوينات LAN على اللوحة الأم (LOM)
• مراكز الشبكة والمفتاحات
• أجهزة الكمبيوتر الصناعية والأنظمة المدمجة

LPJ0013AHNL ورقة بيانات RJ45 Connector (مخطط و مخطط لPCB)

للحصول على تصميم PCB دقيق ، بما في ذلك تكوينات الدبوس الدقيقة وأبعاد البصمة والخطط الكهربائية ، يرجى الرجوع إلى ورقة بيانات LINK-PP الرسمية.

هل تحتاج إلى تسعير أو دعم فني؟

كمصنع معتمد، لينك-بي.بي تقدم أسعار تنافسية للسلع الكبيرة، والشحن العالمي السريع، والحلول المخصصةLPJ0013AHNL ربط مغناطيسي RJ45.
