08B-11X1T-36-F MagJack المحمي RJ45 10/100BASE-T ICM Tab-Up

08B-11X1T-36-F MagJack مرفق RJ45 10/100BASE-T محمي ، منفذ 1 × 1 ، ثقب من خلال ، علامة التبويب ، بدون LEDs ، -40 درجة مئوية إلى +85 درجة مئوية ، معترف بها RoHS و UL. مثالية للوحات SMT الصناعية والشبكات.

لمحة عامة عن المنتج

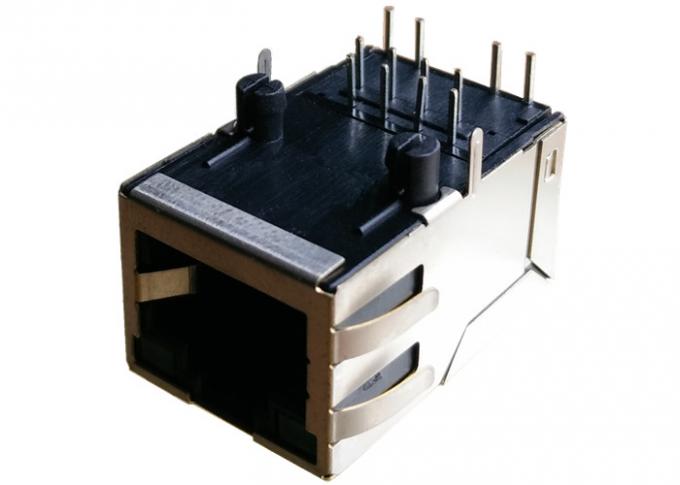

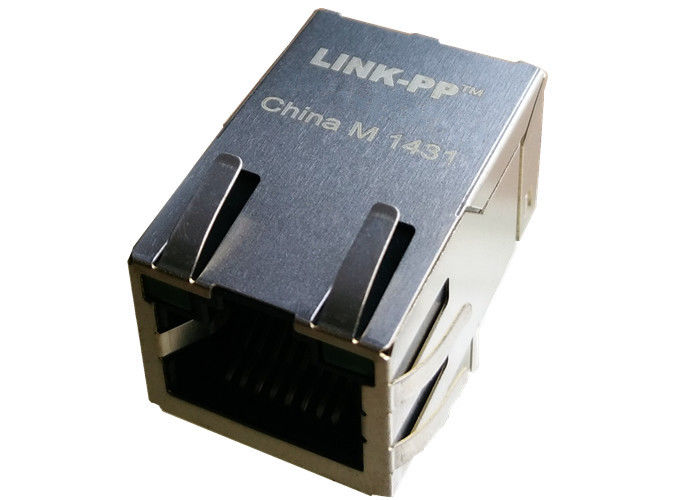

08B-11X1T-36-Fهو منفذ واحدرابط RJ45 محميمع مغناطيسية إيثيرنت متكاملة، مصممة10/100BASE-Tالتطبيقات

هذه الثقب من خلال، الزاوية المستقيمة (90 درجة) ميزات رابط RJ45توجيه التبويب,لا توجد مؤشرات LED، ودرجة حرارة العمل الصناعية من -40°C إلى +85°C، مما يجعلها مثالية لشبكات متينة وتصاميم إيثيرنت المدمجة.

المرفق يدمج مغناطيسية عالية الأداء متوافقة معمتطلبات عزل الـ IEEE 802.3، توفر سلامة إشارة ممتازة، وقمع EMI، وموثوقية النظام مع تقليل عدد المكونات الخارجية.

الميزات الرئيسية والفوائد

• مغناطيسية متكاملة (TX/RX 1CT:1)يسهل توجيه PCB ويقلل من تكلفة BOM مقابل المحولات المنفصلة.
• محمي (إم إم إم) و غطاء معدنيتحسين أداء EMI واستمرارية الأرض في البيئات الصاخبة.
• دليل اللوحة وأدوات الحفرةدعم ميكانيكي قوي لمجموعات لحام الموجات والموثوقية العالية.
• نطاق درجة الحرارة الصناعية (-40 درجة مئوية إلى + 85 درجة مئوية)مناسبة للشبكات الصناعية والمحاطات الخارجية.
• العزل العالي (HIPOT 1500 Vrms)يلبي متطلبات العزل IEEE 802.3 لتصميمات Ethernet الآمنة.
• يوصى بإنتاج حاوية موجةقمة 260 درجة مئوية كحد أقصى، 10 ثوان كحد أقصى مصممة لعمليات اللحام الموجية القياسية.
• متوافقة مع RoHS ومعترف بها ULدعم الاحتياجات التنظيمية والمشتريات (الملف # E196366 و E169987).

المواصفات الميكانيكية

ورقة البيانات 08B-11X1T-36-F:

08B-11X1T-36-F ICM الخصائص الكهربائية @ 25°C

جميع الوحداتتم اختبارها بنسبة 100% في الإنتاجللامتثالمتطلبات عزل الـ IEEE 802.3.

المواد ومواصفات الطلاء

1السكن:PBT الحرارية، أسود

• تصنيف قابلية الإشتعال: UL 94V-0

2جهات الاتصال:سبيكة النحاس

• تصفية الاتصال: 15 μin (0.38 μm) الذهب الصلب
• الصفحة السفلية: 30 ميكرون دقيقة.

3. الدبابيس:أسلاك نحاس مغلفة بالقطن

• قطر: 0.018 بوصة
• التشطيب: 100 ميكرون دقيقة.
• الدبابيس مغطاة باللحام

4الدرعالنيكل المطلي مسبقاً على سبيكة النحاس

• جميع خطوط الأرض مغطاة باللحام

الامتثال والاختبار والموثوقية

• متوافقة مع RoHSمناسبة للتصنيع الخالي من الرصاص.
• UL معترف بهاالملف #E196366 و E169987
• التجويفتتوافق مع قواعد ولوائح FCC (احتواء EMI).
• تم اختبار 100% من الإنتاج بواسطة HIPOTلتلبية متطلبات العزل IEEE 802.3.
• عملية التجميع المقترحة:متوافق مع لحام الموجة؛ يوصى بحد أقصى 260 درجة مئوية، 10 ثواني كحد أقصى (تحقق من نافذة العملية واختيار التدفق).

توصيات التجميع واللحام لـ THT RJ45 Magjacks

• توصية لحام:لحام الموجات (من خلال الثقب). استخدم القمة المقترحة 260 درجة مئوية و ≤ 10 ثواني كدليل عام ؛ تحقق من صحة مع كومة اللوحة والمكونات.
• فحص ما قبل اللحام:تأكد من أن الفتحات المحددة بواسطة قناع اللحام تتماشى مع الدبابيس وأقواس EMI ؛ يسمح بالانحرافات الحرارية للأقواس الأرضية إذا لزم الأمر.
• نصائح تخطيط اللوحة:يجب توفير ما يكفي من النحاس على وسائد الأرض للوحات EMI ، ووضع ثقوب تركيب أو مُصلحات إذا كان اللوح سيتعرض للضغط الميكانيكي.الحفاظ على المنطقة المغناطيسية خالية من آثار الرقمية عالية السرعة لتجنب الاقتران crosstalk.
• التنظيف:استخدم مواد التنظيف والمواد السائلة المتوافقة مع PBT وملحقات التصفيف. تجنب المواد الكيميائية العدوانية التي قد تهاجم الغطاء أو التصفيف.
