تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: ISO9001,SGS,UL,CE,REACH
رقم الموديل: 0826-1X2T-23-F
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25 ك
الأسعار: $1.1-$5.19
تفاصيل التغليف: صينية
وقت التسليم: خلال 2-3 أيام
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3000 ألف/شهر
رقم الجزء: |
0826-1X2T-23-F |
عدد المنافذ: |
منفذ مزدوج (1×2) |
نوع الموصل: |
Gigabit Magjack |
التطبيقات: |
10/100/1000 Base-T |
نوع التركيب: |
من خلال ثقب |
توجيه: |
90 ～ الزاوية (يمين) |
الإنهاء: |
جندى |
التدريع: |
محمية ، إصبع emi |
رقم الجزء: |
0826-1X2T-23-F |
عدد المنافذ: |
منفذ مزدوج (1×2) |
نوع الموصل: |
Gigabit Magjack |
التطبيقات: |
10/100/1000 Base-T |
نوع التركيب: |
من خلال ثقب |
توجيه: |
90 ～ الزاوية (يمين) |
الإنهاء: |
جندى |
التدريع: |
محمية ، إصبع emi |

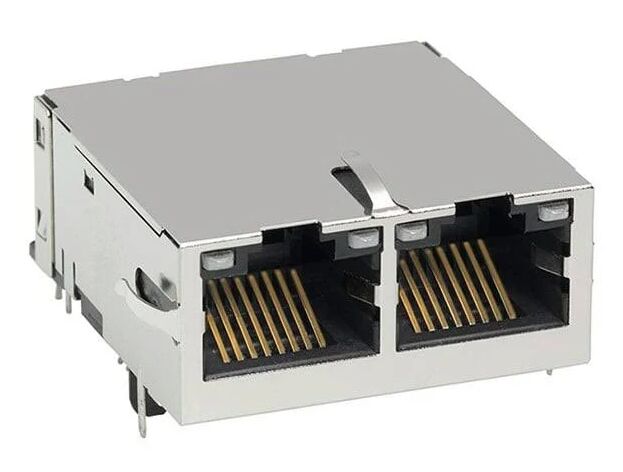

موصل Gigabit MagJack ثنائي المنفذ RJ45 طراز 0826-1X2T-23-F مع مغناطيسات مدمجة، 12 نواة، حماية من التداخل الكهرومغناطيسي، عزل 1500Vrms، ومؤشرات LED لمعدات شبكات الإيثرنت 10/100/1000Base-T.
إن موصل 0826-1X2T-23-F Gigabit MagJack هو موصل RJ45 ثنائي المنفذ (1×2) مع مغناطيسات إيثرنت مدمجة، مصمم لتطبيقات Gigabit Ethernet بسرعة 10/100/1000Base-T.
يدمج موصل MagJack RJ45 ذو الزاوية اليمنى والمثبت عبر الثقوب والمحمي محولات شبكة محلية، وفلاتر الوضع المشترك، ومؤشرات LED مزدوجة، مما يتيح تصميم لوحة PCB مبسطًا مع ضمان سلامة إشارة ممتازة، وقمع التداخل الكهرومغناطيسي، وأداء عزل متوافق مع معايير IEEE 802.3.
مع 12 نواة لكل منفذ وتوجيه علوي، يُستخدم موصل 0826-1X2T-23-F على نطاق واسع في معدات الشبكات مثل محولات الإيثرنت، والموجهات، وبطاقات واجهة الشبكة (NICs)، وأجهزة الإيثرنت الصناعية.
| المعلمة | المواصفات |
|---|---|
| رقم القطعة | 0826-1X2T-23-F |
| نوع الموصل | RJ45 MagJack |
| تكوين المنفذ | 1 × 2 (منفذ مزدوج) |
| سرعة الإيثرنت | 10/100/1000Base-T |
| التطبيقات | شبكة محلية للإيثرنت، Auto-MDIX |
| نوع التركيب | عبر الثقوب |
| التوجيه | زاوية قائمة (90 درجة) |
| الإنهاء | لحام |
| الارتفاع فوق لوحة PCB | 13.59 ملم |
| لون LED | أخضر / برتقالي / أصفر |
| اتجاه اللسان | لأعلى |
| عدد النوى لكل مقبس | 12 |
| الحماية | محمي بإصبع EMI |
| التعبئة | صينية |
| درجة حرارة التشغيل | 0 درجة مئوية إلى +70 درجة مئوية |
| المعلمة | المواصفات |
|---|---|
| نسبة اللف | 1CT : 1CT ±2% (TP1-TP4) |
| المحاثة (OCL) | ≥350 ميكرو هنري @100 كيلو هرتز، 100 مللي فولت RMS |
| التردد | الحد الأقصى للخسارة |
|---|---|
| 0.1–1 ميجاهرتز | −1.1 ديسيبل |
| 1–65 ميجاهرتز | −0.5 ديسيبل |
| 65–100 ميجاهرتز | −0.8 ديسيبل |
| 100–125 ميجاهرتز | −1.2 ديسيبل |
| التردد | الحد الأدنى |
|---|---|
| 0.5–40 ميجاهرتز | −18 ديسيبل |
| 40–100 ميجاهرتز | −12 + 20log(f/80MHz) ديسيبل |
| المعلمة | المواصفات |
|---|---|
| رفض CM-CM | ≥ −30 ديسيبل (100 كيلو هرتز–100 ميجاهرتز) |
| رفض CM-DM | ≥ −35 ديسيبل (100 كيلو هرتز–100 ميجاهرتز) |
| المعلمة | المواصفات |
|---|---|
| اختبار الجهد العالي (Hipot) | 1500 Vrms |
| الامتثال | متطلبات عزل IEEE 802.3 |
جميع الوحدات تم اختبارها بنسبة 100% في الإنتاج لضمان الامتثال لمعايير عزل الإيثرنت.
| المعلمة | القيمة |
|---|---|
| جهد أمامي | 2.1 فولت نموذجي @20 مللي أمبير |
| الطول الموجي السائد | 590 نانومتر نموذجي |
| اللون | جهد أمامي | الطول الموجي السائد |
|---|---|---|
| أخضر | 2.2 فولت نموذجي | 565 نانومتر |
| برتقالي | 2.0 فولت نموذجي | 610 نانومتر |
| المكون | المادة |
|---|---|
| الغلاف | بلاستيك حراري PBT |
| تصنيف القابلية للاشتعال | UL94-V0 |
| الوصلات | سبيكة نحاسية |
| طلاء الوصلات | ذهب صلب بسماكة 30 ميكرومتر |
| الدرع | سبيكة نحاسية مطلية بالنيكل |
| السلك | سلك نحاسي مطلي بالقصدير (0.018 بوصة) |
موصل Gigabit MagJack هو موصل RJ45 يدمج مغناطيسات الإيثرنت (محولات وملفات وضع مشترك) داخل غلاف الموصل، مما يبسط تصميم لوحة PCB لأجهزة الإيثرنت.
يدعم الموصل تطبيقات الإيثرنت 10Base-T، و 100Base-TX، و 1000Base-T المتوافقة مع معايير IEEE 802.3.
توفر المغناطيسات المدمجة عزلًا بقوة 1500Vrms، مما يلبي متطلبات سلامة الإيثرنت المحددة بواسطة IEEE 802.3.
تم تصميم الموصل لـ درجة حرارة تشغيل من 0 درجة مئوية إلى +70 درجة مئوية، وهو مناسب لمعدات الشبكات التجارية.
