تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: LP6096ANL
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
مواصفة: |
LP6096ANL |
نوع المحول: |
Poe+ Gigabit Ethernet |
تدور النسبة: |
1 : 1 جهاز إرسال، 1 : 1 جهاز استقبال |
نوع التثبيت: |
جبل السطح |
الحجم / البعد: |
17.53 ملم طولًا × 16.10 ملم عرضًا |
الارتفاع - الجلوس (الحد الأقصى): |
5.840 ملم |
الملفات: |
PDF/3D/ISG/STP/Step/DATASHEET |
درجة حرارة: |
-40 ℃ إلى +85 درجة مئوية |
مواصفة: |
LP6096ANL |
نوع المحول: |
Poe+ Gigabit Ethernet |
تدور النسبة: |
1 : 1 جهاز إرسال، 1 : 1 جهاز استقبال |
نوع التثبيت: |
جبل السطح |
الحجم / البعد: |
17.53 ملم طولًا × 16.10 ملم عرضًا |
الارتفاع - الجلوس (الحد الأقصى): |
5.840 ملم |
الملفات: |
PDF/3D/ISG/STP/Step/DATASHEET |
درجة حرارة: |
-40 ℃ إلى +85 درجة مئوية |
| تقاطع | LP6096ANL | HX6096NL | HX6098FNL | HX6015NL | H6096NL | HX6098NL |

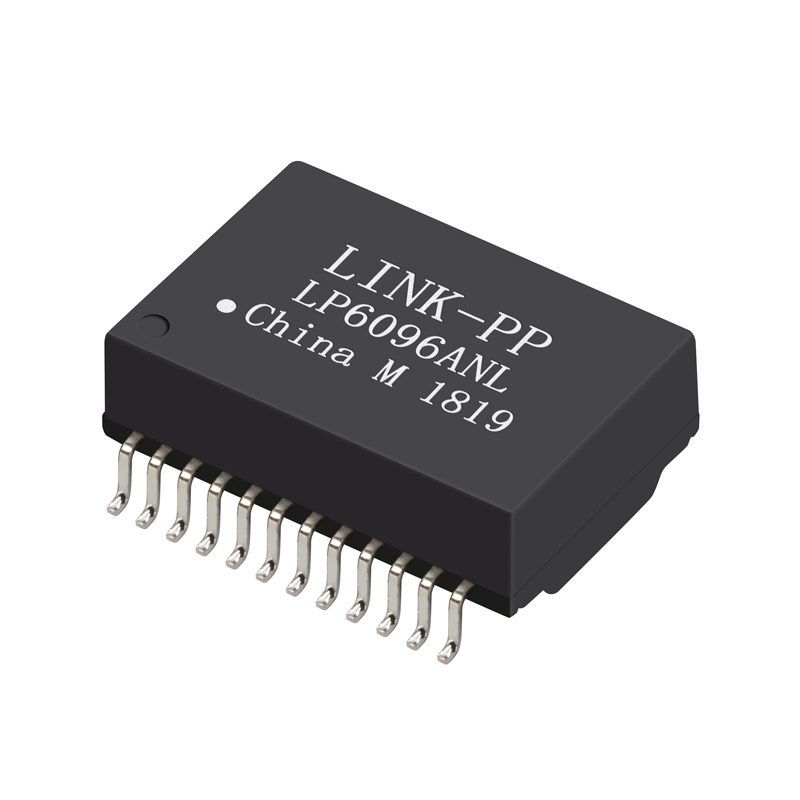

LP6096ANL هو محول مغناطيسي جيجابت إيثرنت أحادي المنفذ عالي الأداء، مصمم لتطبيقات 1000BASE-T PoE+. تم تصميمه لتوفير إنتاجية بيانات موثوقة، والتوافق مع الطاقة عبر الإيثرنت، وعامل شكل صغير مثبت على السطح، وهو مثالي لمنتجات الشبكات الحديثة مثل مفاتيح PoE وأجهزة التوجيه وأجهزة إنترنت الأشياء المضمنة وأنظمة إيثرنت الصناعية.
| العنصر | المواصفات |
|---|---|
| نسب الدوران | الأولي:الثانوي = 1CT:1CT |
| OCL | 350µH كحد أدنى @ 8mA DC Bias220µH كحد أقصى @ 18mA DC Bias |
| فقدان الإدخال (ديسيبل كحد أقصى) | 0.1 ميجاهرتز: -1.21–125 ميجاهرتز: -2.0 |
| فقدان الإرجاع (ديسيبل كحد أدنى) | 1–40 ميجاهرتز: -1640–100 ميجاهرتز: -10 |
| التداخل (ديسيبل كحد أدنى) | 30 ميجاهرتز: -4360 ميجاهرتز: -37100 ميجاهرتز: -33 |
| CMRR (ديسيبل كحد أدنى) | 30 ميجاهرتز: -30200 ميجاهرتز: -15 |
| توازن DCR | 1Ω ± 0.05Ω |
| توازن تيار خط التيار المستمر | 720mA كحد أقصى @ 57VDC مستمر |
| Hipot | 1500Vrms |
| درجة حرارة التشغيل | -40℃ ~ +85℃ |
الرسم التخطيطي
