100B-1003X 10 / 100BASE-TX واحدة ميناء محول 100B-1003FNL، 100B-1003

الإنركور 100B-1003Xهو منفذ واحد من فئة Mil-Aero10/100Base-TX وحدة محولات منفصلة إيثرنت سريعةفي حزمة مثبتة على السطح (SMT) ذات 16 سنًا (12.95 × 6.98 × 6.22 مم). تم تصميمه لتحقيق الموثوقية في المهام الحرجة، ويتميز بدرجة حرارة تشغيل قصوى تبلغ-55 درجة مئوية إلى +125 درجة مئوية,1500 في آر إسجهد تحمل العزل الكهربائي (DWV)، الحد الأدنى لمحاثة الدائرة المفتوحة (OCL) لـ350 درجة مئوية مع انحياز تيار مستمر 8 مللي أمبير، وإم إس إل 3تصنيف. للتخلص من النمو الكارثي في ​​أنظمة الطيران والدفاع، فإن اللمسة النهائية النهائية الافتراضية الخاصة بها أصليةSn63Pb37 (القصدير/الرصاص)مع ذروة مقاومة الملف الشخصي إنحسر235 درجة مئوية. تشتمل كل من قنوات TX وRX على قناة داخليةخنق + محول (C، T)طوبولوجيا.

المواصفات الفنية:

1. الأداء الكهربائي (@ 25 درجة مئوية)

2. التقييمات البيئية والمواد والتجميع

100B-1003X 10/100 BASE-TX ورقة بيانات وحدة المحولات:

الميزات الرئيسية لمغناطيسات 100B-1003X ذات 16 سنًا SMD Ehernet:

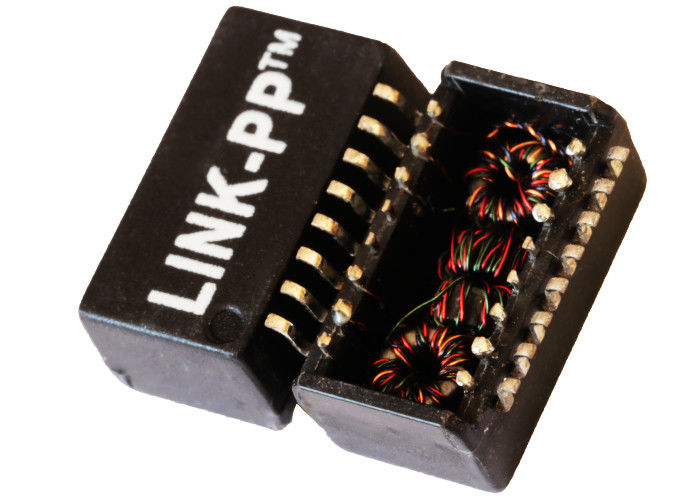

ال100ب-1003Xعبارة عن وحدة محولات إيثرنت منفصلة ذات منفذ واحد متينة تم تصميمها لتوفير شبكات ذات مهام حرجة عبر الفضاء الجوي والدفاع والبيئات الصناعية القاسية. متوافقة تماما معIEEE 802.3 10/100Base-TXالمعايير، وحدة التركيب السطحي ذات 16 سنًا تدمج الدقة 1CT: 1CT إرسال (TX) واستقبال (RX)، كل منها محمي بواسطة داخليخنق الوضع المشترك والمحول (C، T)منصة.

على عكس المغناطيسات التجارية التي تقتصر على درجات الحرارة الصناعية القياسية، تم تصنيف الطبقة "X" للتشغيل المستمر غير المنقوص من-55 درجة مئوية إلى +125 درجة مئوية. توجد الوحدة في عبوة مغلفة بالإيبوكسي تتحمل الصدمات الميكانيكية الثقيلة والاهتزاز المستمر والتدوير الحراري. لتلبية متطلبات مكافحة شعيرات القصدير في مجال الطيران (مثل GEIA-STD-0005-2)، تتميز القاعدة 100B-1003X بميزة مخصصةSn63Pb37 لمسة نهائية من الرصاص والقصدير سهلة الانصهار، مما يخفف تمامًا من مخاطر الدائرة القصيرة المرتبطة بالطلاء بالقصدير النقي في إلكترونيات الطيران غير المضغوطة ومعدات ساحة المعركة التكتيكية.

• نطاق درجة حرارة كامل من الدرجة الجوية: تصنيف من-55 درجة مئوية إلى +125 درجة مئوية، مما يضمن عدم وجود تشبع مغناطيسي أو انهيار في الحث عبر التقلبات الحرارية الشديدة.
• العاصمة التحيز الحث الاستقرار: يسلم≥350 μH OCL مع تطبيق انحياز مستمر للتيار المستمر بقدرة 8 مللي أمبير، منع التجول في خط الأساس في البيئات عالية الضوضاء.
• لمسة نهائية أصلية مضادة للشعيرات Sn63Pb37: يزيل نمو شعيرات القصدير المجهرية في الإلكترونيات الحيوية للطيران (معفاة من RoHS للدفاع؛ خيار "NL" متاح للامتثال التجاري الخالي من الرصاص).
• تعزيز الأداء العالي التردد: يحققالحد الأدنى لخسارة العودة 20 ديسيبلعند 2/30 ميغاهيرتز و35 ديسيبل كحد أدنى لرفض DM إلى CMما يصل إلى 100 ميجا هرتز، متفوقًا على وحدات سلسلة 100B-1001 القياسية.
• حزمة SMT قوية ذات 16 سنًا: التدابير 12.95 × 6.98 × 6.22 ملم؛ توفر سلاسل جناح النورس تخفيف الضغط المتوافق ضد عدم تطابق PCB CTE أثناء الصدمة الحرارية.

إرشادات تجميع محولات Mil-Aero 100B-1003X:

1. سقف ملف تعريف إنحسر (ذروة 235 درجة مئوية):
   وفقًا لورقة البيانات الرسمية، فإن هيكل Sn63Pb37 القياسي المغلف بالإيبوكسي يقاوم235 درجة مئوية درجة حرارة الذروة(السائل عند 183 درجة مئوية).لا تقم بمعالجة أجزاء SnPb الأساسية بموجب ملفات SAC305 القياسية الخالية من الرصاص (245 درجة مئوية - 260 درجة مئوية)، لأن الحرارة الزائدة يمكن أن تسبب انحسار اللحام الداخلي وتصفيح العبوة.
2. MSL 3 Floor Life & Baking:
   تم تقييمه بـإم إس إل 3، الوحدة لها عمر افتراضي قدره168 ساعةعند ≥30 درجة مئوية/60% رطوبة نسبية. إذا تجاوزت الأجزاء هذه النافذة أو تم اختراق ختم كيس حاجز الرطوبة (MBB)، قم بالخبز وفقًا لـIPC/JEDEC J-STD-033قبل إعادة التدفق.

مواصفات العناصر الأخرى:

الأسئلة الشائعة الفنية:

س1: لماذا يحدد 100B-1003X الحد الأقصى لخسارة الإدراج بمقدار 1.2 ديسيبل مقارنة بـ 1.0 ديسيبل في المعيار 100B-1003؟

أ: الإصدار "X" مؤهل عبر نافذة درجة حرارة ممتدة-55 درجة مئوية إلى +125 درجة مئوية(مقابل -40 درجة مئوية إلى +85 درجة مئوية لـ 100B-1003). يمثل معدل فقدان الإدراج الأعلى قليلاً (1.2 ديسيبل) المقاومة الحرارية الأعلى وهوامش الثبات الأساسية المطلوبة عبر 180 درجة مئوية من إجمالي درجة الحرارة.

س 2: لماذا يُفضل Sn63Pb37 على الطلاء الخالي من الرصاص في الأجهزة من فئة Mil-Aero؟

أ: يمكن أن يؤدي الطلاء الكهربائي للقصدير النقي (> 97% Sn) إلى نمو شعيرات موصلة مجهرية تلقائيًا بمرور الوقت، مما يتسبب في حدوث قصور متقطع أو كارثي من مرحلة إلى مرحلة. بموجب GEIA-STD-0005-2 وقواعد المشتريات الدفاعية، فإن Sn63Pb37 مطلوب بشكل صارم لمنع نمو شعيرات القصدير.

س3: هل يمكن استخدام 100B-1003X مع الموصلات الدائرية (على سبيل المثال، MIL-DTL-38999)؟

أ: نعم. في إلكترونيات الطيران والأنظمة البحرية ذات المهام الحرجة، نادرًا ما يتم استخدام مقابس RJ45 البلاستيكية خارجيًا. يتم تركيب المحول المنفصل 100B-1003X مباشرة على PCB، مما يقوم بتصفية الخطوط التفاضلية قبل توجيهها إلى موصل D38999 الدائري المتين المثبت على الهيكل.
