تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: TG1G-S031NYRL / TG1G-E001NYRL
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
البند NO1: |
TG1G-S031NYRL |
صنف: |
جيجابت عزل المحولات |
يتحول نسبة: |
1CT: 1CT |
متزايد: |
جبل سطحيّ |
حجم / البعد: |
13.72mm ل س 15.24mm W |
ارتفاع - جلوسا (ماكس): |
6.35mm |
PN2: |
TG1G-E001NYRL |
PN جديدة: |
LPXXXXNL |
Archivi Disponibili: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |
البند NO1: |
TG1G-S031NYRL |
صنف: |
جيجابت عزل المحولات |
يتحول نسبة: |
1CT: 1CT |
متزايد: |
جبل سطحيّ |
حجم / البعد: |
13.72mm ل س 15.24mm W |
ارتفاع - جلوسا (ماكس): |
6.35mm |
PN2: |
TG1G-E001NYRL |
PN جديدة: |
LPXXXXNL |
Archivi Disponibili: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |
| TG1G-S031NYRL / TG1G-E001NYRL | هالة محول | جيجابت LAN | محول SMD |

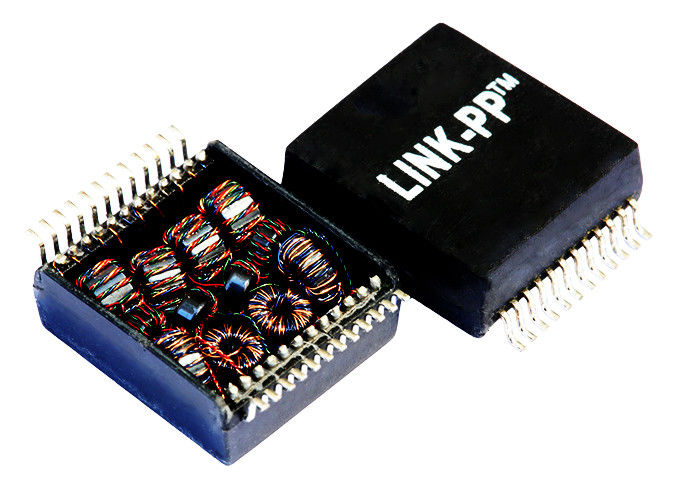

جيجابت إيثرنت محول منفصل
Dual Port 10 / 100BASE-TX POE / POE + Transformer
IEEE802.3ab Compliant، 1500Vrms Hi-Pot
براءة اختراع الإطار فتح البناء
Halo TG1G-S031NYRL Gigabit Transformer Cross
Halo TG1G-E001NYRL Transformer Cross
ميزة تنافسية
☛ مصمم / مصنع لمدة 18 عامًا.
☛ 2500 عمل ، 4 نباتات
☛ بالتأكيد تمرير محول شبكة Fluke
☛ المخزون أو 4 أسابيع.
☛ تصميم مرن وفقا لمعلومات العملاء المطلوبة دون أي رسوم exral.
| عدد المنافذ | تطبيقات | يتحول نسبة | الطاقة عبر الإيثرنت |
| واحد GE / Dual FE | 1G إيثرنت | 1: 1 | IEEE 802.3 |
| التعبئة والتغليف | اتجاه علامة التبويب | تركيب نوع | الاتصال النهاية |
| بكرة ، كرتون | - | SMT / SMD | - |
| رقم الدبابيس | التدريع | عزل الجهد | لون LED |
| 24 دبابيس | - | 1500 Vrms | --- |
المواصفات الكهربائية @ 25 ℃
فقدان 1.Insertion (ديسيبل ماكس):
0.3-1 ميجاهرتز: -1.1 1-65 ميغاهرتز: -0.8
65-100 ميجاهرتز: -1.0 100-125 ميغاهرتز: -1.2
فقدان 2.Return (ديسيبل مين @ 100 أوم):
0.5-40 ميغاهرتز: -18
40-100 ميجا هرتز: -12-20LOG (f / 80MHz)
3.Crosstalk (ديسيبل دقيقة):
0.3-100 ميجا هرتز: -33-20LOG (f / 100MHz)
4. سم إلى CM REJ:
0.3-100 ميجا هرتز: -30dB مين
5.CM إلى DM REJ:
0.3-100 ميجاهرتز: -35dB مين
6. معدل العائدات:
PRI: SEC = 1CT: 1CT ± 2٪ P7. Inductance (100KHz/0.1V@11mA): 350uH Min
8.Balanced dc خط الحالي:
600mA ماكس @ 57VDC مستمر
9.Hipot: 1500Vrms / 0.5mA
10. درجة حرارة التشغيل: -40 ℃ ～ + 85 ℃.
ملاحظات:
1. وحدات محول غيغابت مع خيار إيثرنت السلطة
2.Meets IEEE 802.3 / af speciffcation
3.For بنفايات جزء إضافة لاحقة NL
4.RoHS "NL" ذروة لحام تصنيف 260 ℃ ٪٪ P5 ℃.
5.100٪ اختبار كهربائي
| TG1G-S031NYRL Ethernet Transformer TG1G-E001NYRL IEEE802.3ab Compliant | |||
|---|---|---|---|
| TG1G-S031NYRL | TG05-2004NARL | FD02-104G1RL | TG1G-E001NYRL |
| TG66-S020NXRL | TG05-2004NCRL | FD12-104G1RL | TG1G-E010NZRL |
| TG1G-S012NZRL | TG1G-S012NZRL | TG1G-S031NYRL | TG1G-E001NYRL |
| TG88-S020NXRL | TG1G-S001NZRL | TG1G-E010NZRL | TG1G-S012NZRL |
| TG89-S020NXRL | LG01-0346N1LF | TG1G-S012NZRL | TG1G-E001NYRL |
| TG1G-S012NZRL | TG1G-S031NYRL | TG1G-E001NYRL | TG1G-S012NZRL |
| TG1G-S010NZRL | TG1G-S012NZRL | TG110-S050P2RL | TG1G-S012NZRL |
| TG1G-S001NZRL | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| TG1G-S031NYRL | LG01-0856N1LF | TG1G-S031NYRL | TG1G-S012NZRL |
| TG1G-S012NZRL | LG01-1006N1LF | TG1G-S010NZRL | LG01-0346N1LF |
| TG1G-E001NZRL | TG1G-S001NZRL | TG110-S055J2RL | TG1G-E001NYRL |
| TG1G-S031NYRL | TG1G-E010NZRL | TG1G-E001NZRL | TG42-1406P1RL |
| TG1G-S012NZRL | TG1G-S031NYRL | TG1G-S010NZRL | TG1G-S012NZRL |
| TG1G-E001NZRL | TG1G-S010NZRL | TG1G-S012NZRL | TG62-1006P1RL |
| TG1G-S012NZRL | TG1G-E001NZRL | TG1G-E010NZRL | TG1G-E001NYRL |
TG1G-S031NYRL Ethernet Transformer TG1G-E001NYRL IEEE802.3ab Compliant
