تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: GST5009 LF
وثيقة: LP82440ANL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$0.5
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
المواصفات: |
جي إس تي 5009 إل إف |
بديل: |

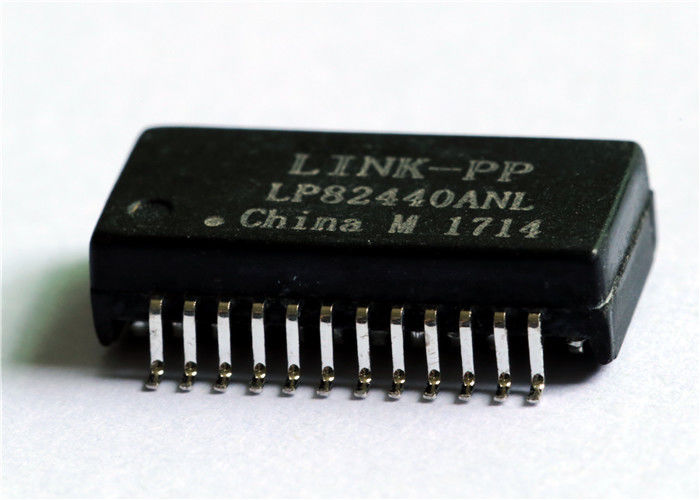

LP82440ANL |
تدور النسبة: |
1CT: 1CT |
الحجم / البعد: |
15.10 ملم طول × 7.10 ملم عرض |
هيبوت: |
1500 فولت |
عينات: |
متاح مجانا |
طَرد: |
24 دبوس SOP / SMD |
نطاق درجة حرارة التشغيل: |
0 ℃ إلى +70 ℃ |
حاضِر: |
350ma |
خالية من ROHS والهالوجين: |
نعم |
المواصفات: |
جي إس تي 5009 إل إف |
بديل: |
LP82440ANL |
تدور النسبة: |
1CT: 1CT |
الحجم / البعد: |
15.10 ملم طول × 7.10 ملم عرض |
هيبوت: |
1500 فولت |
عينات: |
متاح مجانا |
طَرد: |
24 دبوس SOP / SMD |
نطاق درجة حرارة التشغيل: |
0 ℃ إلى +70 ℃ |
حاضِر: |
350ma |
خالية من ROHS والهالوجين: |
نعم |
| المعلمة | المواصفات | الأهمية الهندسية |
|---|---|---|
| سرعة الإيثرنت | 100/1000 BASE-T (جيجابت) | التوافق مع الإرسال المزدوج الكامل وفقًا لمعيار IEEE 802.3af و ANSI X3.263 |
| توافق PoE | IEEE 802.3af (تيار 350 مللي أمبير) | وصلات مركزية مخصصة على جانب الخط (MCT1–MCT4) لحقن الطاقة المستمرة |
| ارتفاع العبوة | 4.00 مم [0.157 بوصة] (فائق الانخفاض) | ملاءمة مثالية لخوادم الشفرات 1U، وأجهزة التوجيه النحيفة، وبطاقات PCIe الفرعية |
| العبوة / تخطيط الأطراف | 24 سنًا SOP تثبيت سطحي (SMD) | مسافة قياسية بين الأطراف 1.00 مم لعمليات الالتقاط والوضع الآلية عالية الإنتاجية |
| نسبة اللفات | 1CT : 1CT (±5%) (جميع الأزواج الأربعة) | طوبولوجيا متناظرة متوافقة مع PHYs ذات وضع الجهد ووضع التيار |
| المحاثة (OCL) | 350 µH كحد أدنى. (@ 100 كيلو هرتز، 0.1 فولت، 8 مللي أمبير تيار مستمر) | مقاومة تشبع عالية تحت تيار مستمر غير متوازن |
| فقدان الإدخال | -1.0 ديسيبل كحد أقصى. (1 ~ 100 ميجاهرتز) | كفاءة إرسال استثنائية مع الحد الأدنى من توهين الإشارة |
| فقدان الإرجاع (100 Ω) | -18.0 ديسيبل كحد أدنى. (1 ~ 30 ميجاهرتز) | يتجاوز معايير الصناعة لتقليل الانعكاسات عالية التردد |
| توهين التداخل | -45 ديسيبل كحد أدنى. (@ 30 ميجاهرتز) | عزل فائق بين القنوات يمنع اقتران الحزم |
| عزل Hi-Pot | 1500 فولت ذروة فعالة كحد أدنى | حدود عازلة معتمدة تحمي السيليكون الأساسي من عابرات الكابلات |
| المعلمة | شرط الاختبار | حد المواصفات |
|---|---|---|
| نسبة اللفات (TX & RX) | 100 كيلو هرتز، 0.1 فولت | 1CT : 1CT (±5%) |
| محاثة الدائرة المفتوحة (OCL) | 100 كيلو هرتز، 0.1 فولت، 8 مللي أمبير تيار مستمر متحيز | 350 µH كحد أدنى |
| قدرة التيار | تيار مستمر على جانب الخط | 350 مللي أمبير (IEEE 802.3af PoE) |
| فقدان الإدخال | 1 ~ 100 ميجاهرتز | -1.0 ديسيبل كحد أقصى |
| فقدان الإرجاع (حمل 100 Ω) | 1 ~ 30 ميجاهرتز | -18.0 ديسيبل كحد أدنى |
| فقدان الإرجاع (حمل 100 Ω) | 40 ميجاهرتز | -14.4 ديسيبل كحد أدنى |
| فقدان الإرجاع (حمل 100 Ω) | 50 ميجاهرتز | -13.1 ديسيبل كحد أدنى |
| فقدان الإرجاع (حمل 100 Ω) | 60 ~ 80 ميجاهرتز | -12.0 ديسيبل كحد أدنى |
| فقدان الإرجاع (حمل 100 Ω) | 100 ميجاهرتز | -10.0 ديسيبل كحد أدنى |
| توهين التداخل | 30 ميجاهرتز | -45.0 ديسيبل كحد أدنى |
| توهين التداخل | 60 ميجاهرتز | -40.0 ديسيبل كحد أدنى |
| توهين التداخل | 100 ميجاهرتز | -35.0 ديسيبل كحد أدنى |
| الوضع التفاضلي إلى الوضع المشترك (DCMR) | 30 ميجاهرتز | -40.0 ديسيبل كحد أدنى |
| الوضع التفاضلي إلى الوضع المشترك (DCMR) | 60 ميجاهرتز | -35.0 ديسيبل كحد أدنى |
| الوضع التفاضلي إلى الوضع المشترك (DCMR) | 100 ميجاهرتز | -30.0 ديسيبل كحد أدنى |
| عزل Hi-Pot العازل (العزل) | 60 ثانية (من الأولي إلى الثانوي) | 1500 فولت ذروة فعالة كحد أدنى |
| نطاق درجة حرارة التشغيل | المحيط | 0 درجة مئوية إلى +70 درجة مئوية |
| نطاق درجة حرارة التخزين | غير تشغيلي | -25 درجة مئوية إلى +85 درجة مئوية |
| المعلمة | المواصفات |
|---|---|
| أبعاد الجسم | 15.10 مم [0.594 بوصة] × 7.10 مم [0.280 بوصة] |
| الامتداد الخارجي الكلي | 10.00 مم [0.394 بوصة] |
| ارتفاع الوحدة | 4.00 مم [0.157 بوصة] كحد أقصى. |
| مسافة الأطراف | 1.00 مم [0.039 بوصة] |
| الامتداد عبر 12 طرفًا | 11.00 مم [0.433 بوصة] |
| التسطيح | ≤0.10 مم [0.004 بوصة] |
| نمط لحام لوحة الدوائر المطبوعة المقترح - عرض اللحام | 0.60 مم [0.024 بوصة] |
| نمط لحام لوحة الدوائر المطبوعة المقترح - طول اللحام | 1.35 مم [0.053 بوصة] |
| المسافة بين صفوف اللحام الداخلية | 8.00 مم [0.315 بوصة] |
| امتداد صفوف اللحام الخارجية | 10.70 مم [0.421 بوصة] |
الإجابة: نعم. يتوافق GST5009 LF تمامًا مع معايير IEEE 802.3af، ويدعم تيارًا مستمرًا متوازنًا يصل إلى 350 مللي أمبير عبر وصلات مركزية مخصصة (الأطراف 15، 18، 21، و 24). تم تصميمه لأجهزة الطاقة عبر الإيثرنت (PD) ومعدات مصدر الطاقة (PSE) التي تعمل حتى 15.4 واط.
الإجابة: تشمل البدائل المباشرة المتوافقة بنسبة 100% مع الأطراف البديلة LINK-PP LP82440ANL (الذي يوفر نطاق درجة حرارة صناعي مطور من -40 درجة مئوية إلى +85 درجة مئوية)، و Pulse Electronics H5008NL / HX5008NL، و Würth Elektronik 749020011. جميعها تشترك في بصمة SOP ذات 24 سنًا، وارتفاع 4.0 مم، ونسبة لفات 1CT:1CT.
الإجابة: تتطلب الموصلات المتكاملة RJ45 القياسية (Magjacks) مساحة رأسية تتراوح بين 13.5 مم و 16 مم. يسمح ارتفاع 4.00 مم لـ GST5009 LF لمهندسي أجهزة الشبكات بتركيب مغناطيسيات جيجابت إيثرنت عالية الكثافة في رفوف اتصالات 1U المدمجة، وبطاقات PCIe منخفضة الارتفاع، وحاويات إنترنت الأشياء المدمجة فائقة النحافة.
