تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: ISO9001,SGS,UL,CE,REACH163
رقم الموديل: J3006G21DNL
شروط الدفع والشحن
الحد الأدنى لكمية: أجهزة الكمبيوتر 200
الأسعار: قابل للتفاوض
تفاصيل التغليف: 50 جهاز كمبيوتر شخصى / صينية، 24tray / الكرتون / 32 * 30 * 31، 9 كغ / 1200PCS / الكرتون
وقت التسليم: في سفينة الأسهم في غضون 3 أيام
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3000000 شهريا.
رقم الجزء: |
J3006G21DNL |
صنع في الصين: |
LPJ3094ABNL |
طلب: |
10/100 Base-TX ، Automdix |
نوع التركيب: |
جبل السطح |
تكوين المنفذ: |
1 × 1 |
هيبوت: |
1500 فولت |
رقم الجزء: |
J3006G21DNL |
صنع في الصين: |
LPJ3094ABNL |
طلب: |
10/100 Base-TX ، Automdix |
نوع التركيب: |
جبل السطح |
تكوين المنفذ: |
1 × 1 |
هيبوت: |
1500 فولت |

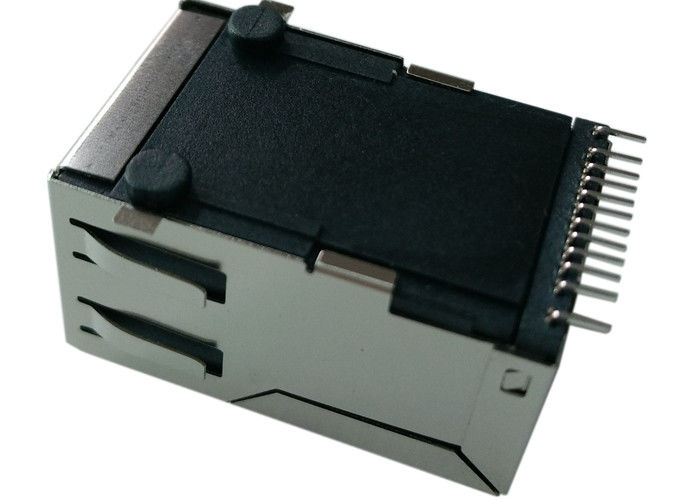

موصل J3006G21DNL PulseJack RJ45 MagJack 1x1 Surface Mount مع مغناطيسات مدمجة، ومصابيح LED خضراء/صفراء، ودعم Auto-MDIX، ودرع EMI وعزل 1500Vrms لتطبيقات 10/100Base-TX Ethernet.
الموصل J3006G21DNL PulseJack RJ45هو أ1 × 1 مغناطيس مدمج RJ45 (MagJack)مصممة لتطبيقات شبكات إيثرنت 10/100Base-TX.
هذاموصل RJ45 مثبت على السطح (SMT).يدمجمغناطيسات LAN، ودرع EMI، ومصابيح LED مزدوجةفي حزمة مدمجة، مما يتيح اتصال Ethernet الموثوق به مع تقليل مساحة PCB وتعقيد التجميع.
الJ3006G21DNLيدعموظيفة MDIX التلقائية، يتوافق معمعايير إيثرنت IEEE 802.3، ويقدمعزل 1500 فولت، مما يضمن سلامة الإشارة القوية وقمع EMI ممتازًا في معدات الشبكات مثل أجهزة التوجيه والمحولات وأنظمة Ethernet المدمجة.
| المعلمة | مواصفة |
|---|---|
| رقم الجزء | J3006G21DNL |
| نوع الموصل | RJ45 ماج جاك |
| تكوين المنفذ | 1 × 1 |
| سرعة الإيثرنت | 10/100Base-TX |
| نوع التركيب | جبل السطح (SMT) |
| توجيه | الزاوية اليمنى (90 درجة) |
| اتجاه علامة التبويب | أعلى |
| قاد | أخضر / أصفر |
| التدريع | محمية بأصابع EMI |
| الارتفاع فوق ثنائي الفينيل متعدد الكلور | 13.61 ملم |
| عدد النوى | 4 |
| درجة حرارة التشغيل | 0 درجة مئوية إلى +70 درجة مئوية |
| المعلمة | مواصفة |
|---|---|
| نسبة المنعطفات | 1CT:1CT (TX/RX) |
| فقدان الإدراج | ≥ -1.0 ديسيبل (1–65 ميجاهرتز) |
| خسارة العودة | ≥ -20 ديسيبل (1–10 ميجاهرتز) |
| ≥ -16 ديسيبل (30 ميجاهرتز) | |
| ≥ -12 ديسيبل (60-80 ميجاهرتز) | |
| الحديث المتبادل | ≥ -40 ديسيبل (1–10 ميجاهرتز) |
| ≥ -35 ديسيبل (30–60 ميجاهرتز) | |
| ≥ -30 ديسيبل (60-100 ميجاهرتز) | |
| رفض الوضع المشترك | ≥ -30 ديسيبل (1–50 ميجاهرتز) |
| ≥ -20 ديسيبل (50–130 ميجاهرتز) | |
| عزل الجهد | 1500 فولت في الدقيقة كحد أدنى عند 60 هرتز |
| عنصر | مادة |
|---|---|
| السكن | بلاستيك حراري عالي الحرارة |
| القابلية للاشتعال | UL94-V0 |
| درع | النحاس مع طلاء النيكل |
| مواد الاتصال | الفوسفور البرونزي |
| تصفيح الاتصال | الذهب على النيكل |
| سمك الاتصال | 15 ميكرون ذهبي |
| عنصر الاختبار | مواصفة |
|---|---|
| متانة | 750 دورة تزاوج |
| قوة التزاوج | ≥ 5 رطل (2.27 كجم) |
| قوة Unmating | ≥ 5 رطل (2.27 كجم) |
| الاحتفاظ بالقابس | ≥ 20 رطلاً (9.07 كجم) |
| المعلمة | مواصفة |
|---|---|
| درجة حرارة التشغيل | 0 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة إنحسر الذروة | 245 درجة مئوية |
| الامتثال لـ RoHS | نعم |
| تصنيف MSL | المستوى 1 |
الJ3006G21DNL بولس جاك ماج جاكتم تصميمه لتلبية معايير إيثرنت والمعايير التنظيمية الرئيسية:
الموصل J3006G21DNL RJ45 MagJackيستخدم على نطاق واسع في معدات شبكات إيثرنت بما في ذلك:
الJ3006G21DNLيقدم أبديل SMT مدمج ومُحسّن من حيث التكلفةإلى موصلات RJ45 المدمجة الأكبر حجمًا مع الحفاظ على أداء الإشارة العالي وحماية EMI.
تشمل المزايا الرئيسية ما يلي:
أنبض جاكهو موصل RJ45 يدمج مغناطيسات إيثرنت (المحولات وملفات الوضع المشترك) مباشرة في غلاف الموصل. يعمل هذا التصميم على تبسيط تخطيط PCB وتحسين أداء EMI.
الJ3006G21DNLيدعم10Base-T و100Base-TX إيثرنتالتطبيقات المتوافقة معمعايير آي إي إي إي 802.3.
نعم. تم تصميم الموصل لواجهات Ethernet PHY التي تدعمهالصناعة السيارات في MDIX، مما يسمح بالكشف التلقائي عن التقاطع بين أجهزة الشبكة.
توفر المغناطيسات المتكاملةالحد الأدنى 1500Vrms العزلة، تلبية متطلبات سلامة إيثرنت وسلامة الإشارة.
